ZX-Z10自动分析电缆故障测试仪

测试电缆的低阻、短路、断路、高阻泄漏故障和高阻闪络性故障

参考标准:

● 可测试各种型号35kV以下电压等级的铜铝芯电力电缆、同轴通信电缆和市话电缆的各类故障。

● 具有多种测试方法,如低压脉冲法、冲击高压电流取样法、直流高压闪络法等。

● 采用高能聚合物可充电电池供电,采样板接口为USB型直接用微电脑电源。

● 前置采样测量单元采用信号处理技术,全汉化屏幕显示。

注: 关于产品购买、技术维护等服务,欢迎致电! 4000-828-027
0
产品简介

ZX-Z10电缆故障定点仪采用时域分析法能测试各种电压等级的动力电缆、通信同轴电缆、市话电缆、控制电缆、矿用电缆和海底电缆等电缆的低阻、短路、断路、高阻泄漏故障和高阻闪络性故障。该仪器是我公司精心设计和制造的全新一代便携式智能电缆故障检测仪器,本仪器由高智能工业触摸屏一体化电脑、USB接口的数据采集器、高能聚合物电池及充电适配器和附件等组成。仪器体积小、重量轻、使用简单、携带方便。


性能特点
技术指标

1. 测距范围:4m~40Km

2. 测距精度:测量范围小于1Km时测量误差不大于1m

3. 测量范围大于1Km时测量相对误差不大于0.5%

4. 脉冲幅度:在50Ω时不小于250V。

5. 脉冲宽度:0.2μs、2μs、4μs三种。

6. 采样频率:48MHz。

7. 系统测量误差:主机测量结果再配合数显同步定点仪测量,系统误差为10cm。

8. 读数分辨率:V/2f   V电波在电缆中的传播速度(m/μs) f采样频率(MHz)。比如油浸纸电缆的传播速度为V=160m/μs,用f=40MHz采样, 则读数分辨率为:160/(2×40)=2m

9. 预置了5种电缆介质的电波传播速度:油浸纸:160m/μs;交联聚乙烯:172m/μs;聚氯乙烯:184m/μs;矿用橡套电缆:100m/μs;以及其它非动力电缆的电波传播速度的设置(自选介质)。

10. 对于其它非动力电缆,可以在输入该电缆的已知全长后测出电波在该电缆中的传播速度。

11. 采样方式:电流取样法。

12. 供电电源:工频或机内聚合物可充电电池。

13. 工频:交流电220V±10%、频率50Hz±5%,仪器可正常工作24小时以上。

14. 机内电池:电池充满电后,仪器可连续工作6小时左右。

15. 工作温度:-10ºC~50ºC

16. 主机体积:390×310×180mm,重量:3Kg

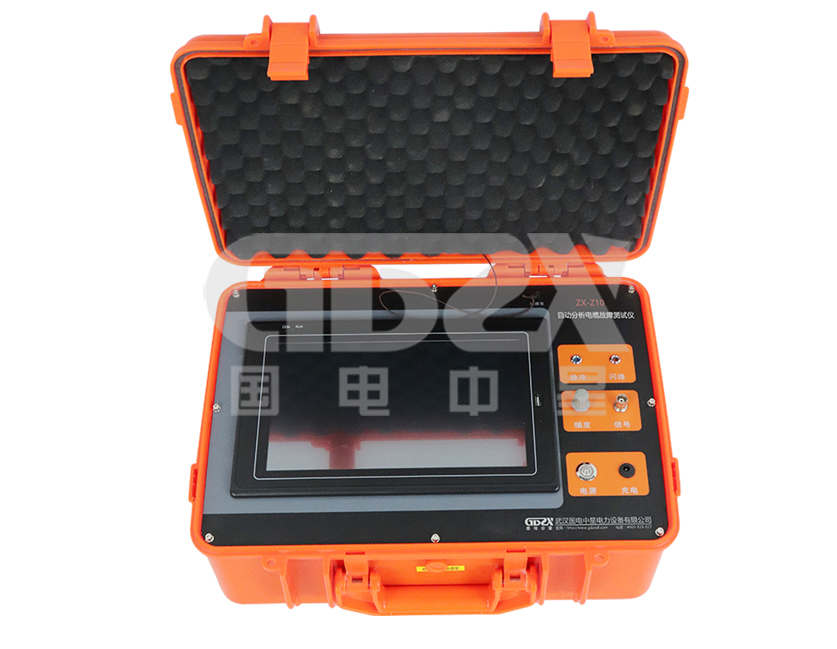

ZX-Z10自动分析电缆故障测试仪

ZX-Z10自动分析电缆故障测试仪

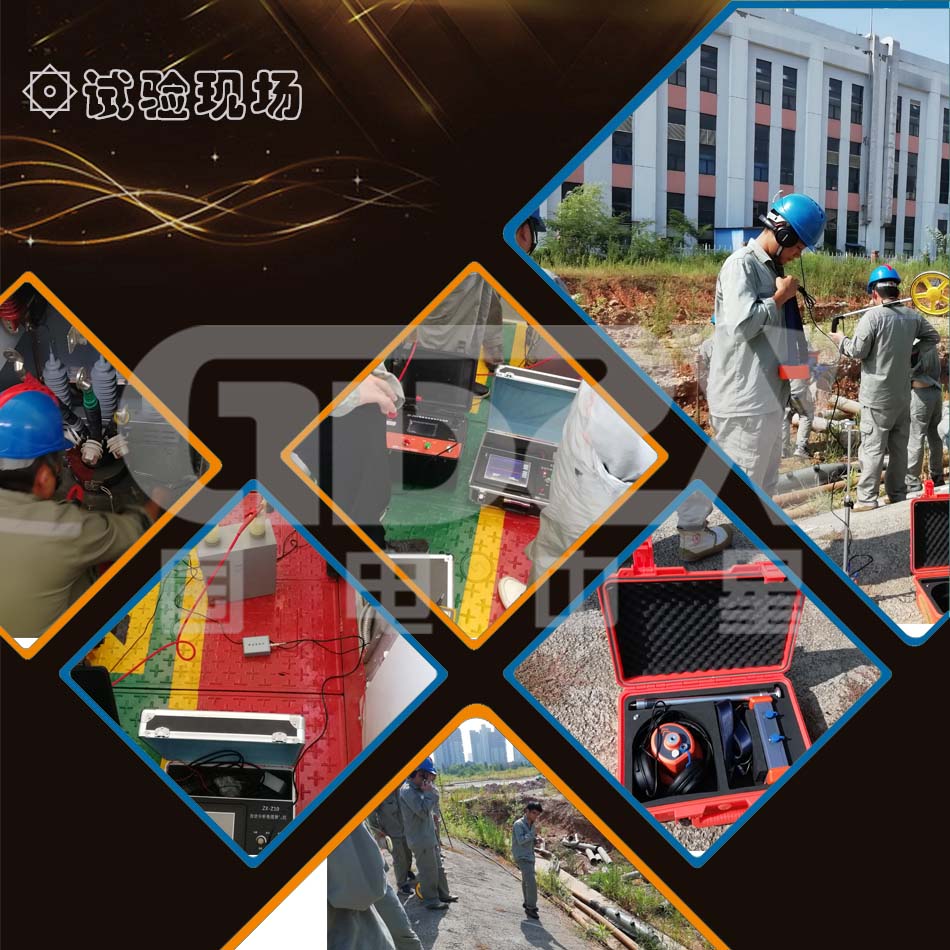

ZX-Z10自动分析电缆故障测试仪现场试验

注:了解更多国电中星产品信息请进入 产品中心 。服务热线:400-0828-027

产品图集
产品证书

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
