环境温度

23℃±1℃

-10℃～40℃

/

环境湿渡

40%～60%

＜80%

/

被测电压电流频率

50Hz±1Hz

45Hz~70Hz

测试电压电流时

接收机工作电压

7.4V±0.5V

7.4V±1V

/

发射机工作电压

11.1V±0.5V

11.1V±1.5V

/

外电场、磁场

应避免

被测电缆位置

被测电缆处于柔性电流钳的近似几何中心位置

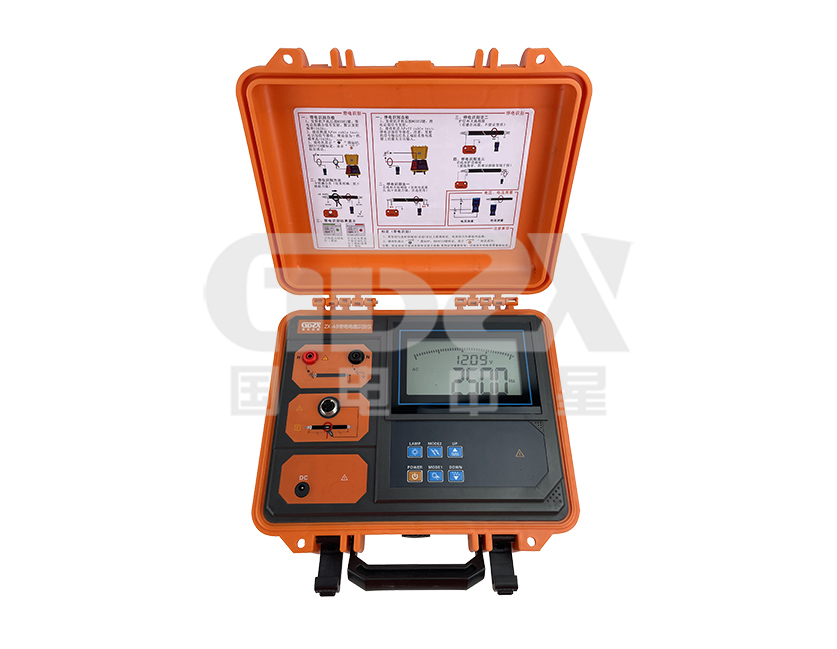

发射机规格

功    能

发射复合脉冲频率电流信号，显示剩余电池电压，发射状态动态指示

电    源

11.1V大容量可充锂电池，充满电连续工作约8小时

输出方式

带电识别时卡钳耦合；停电识别时直连输出

发射频率

625Hz、1562Hz、2500Hz、10KHz（带电识别时），按上下箭头键调节发射频率

脉冲电压

500V（停电识别时）

脉冲电流

最大5A（取决于回路电阻的大小）

脉冲频率

1次/秒

脉冲宽度

2ms

发射钳尺寸

长宽厚320mm×180mm×35mm

发射钳内径

φ125mm

发射钳线长

3m

接地针尺寸

长宽厚225mm×100mm×10mm

发射机尺寸

320mm×275mm×145mm

显示模式

超大LCD实时显示剩余电池电压，具有背光灯

LCD尺寸

长宽128mm×75mm；显示域124mm×67mm

外包装尺寸

长宽高400mm×245mm×335mm

工作温度

-10℃～40℃

存储条件

-20℃~50℃，≤95％RH, 无结露

仪表质量

发射机2.5kg；发射钳1.12kg；总质量4.44kg（含接收机）

充电接口

圆形充电接口，DC标识

抗    压

发射机采用一体化专用工具箱式设计，箱体能承受约200kg的压力

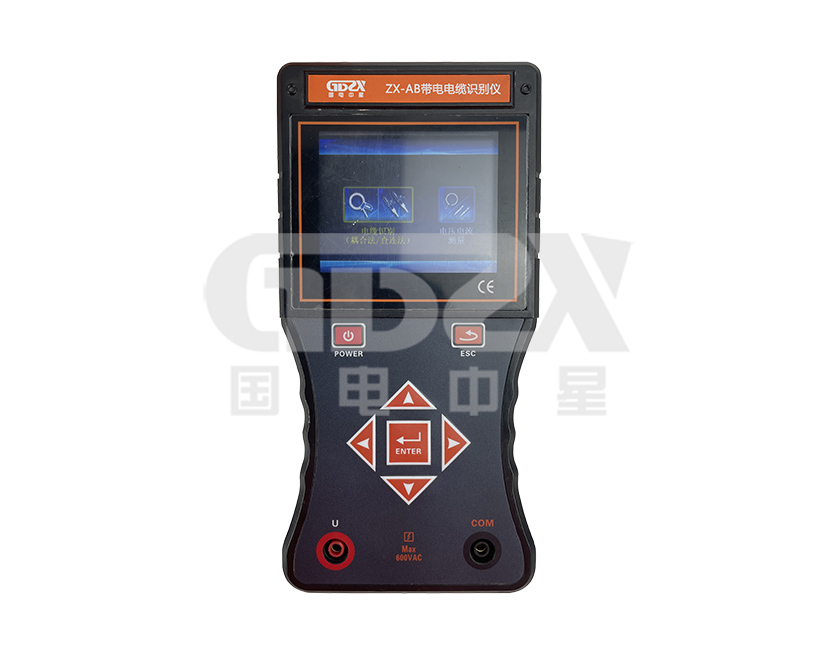

接收机规格

耐    压

AC 3700V/rms(仪器箱顶面与底面之前)

功    能

带电电缆识别、停电电缆识别；交流电压、电流、频率测量

电    源

7.4V大容量可充锂电池，USB充电接口，充满电连续工作约6小时

额定电流

约300mA max

接收机尺寸

长宽厚207mm×101mm×45mm

柔性电流钳

长约630mm，线径6 mm或12.5mm

线圈内径

φ200mm（可以根据需要定制更大口径）

量程

交流电压：0.00V～600V(50Hz/60Hz)

交流电流：0.00A～5000A(50Hz/60Hz)

电流频率：45Hz~70Hz

精度

交流电压：±2%±3dgt

交流电流：±2%±3dgt

电流频率：±2%±3dgt

检测速率

约1次/秒

工作温湿度

-10℃～40℃；80%Rh以下

存放温湿度

-10℃~50℃，≤95％RH, 无结露

接收机质量

电流钳172g；接收机370g(带电池)

耐    压

AC2000V/rms(外壳前后两端之前)

适合安规

IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2
