说明书

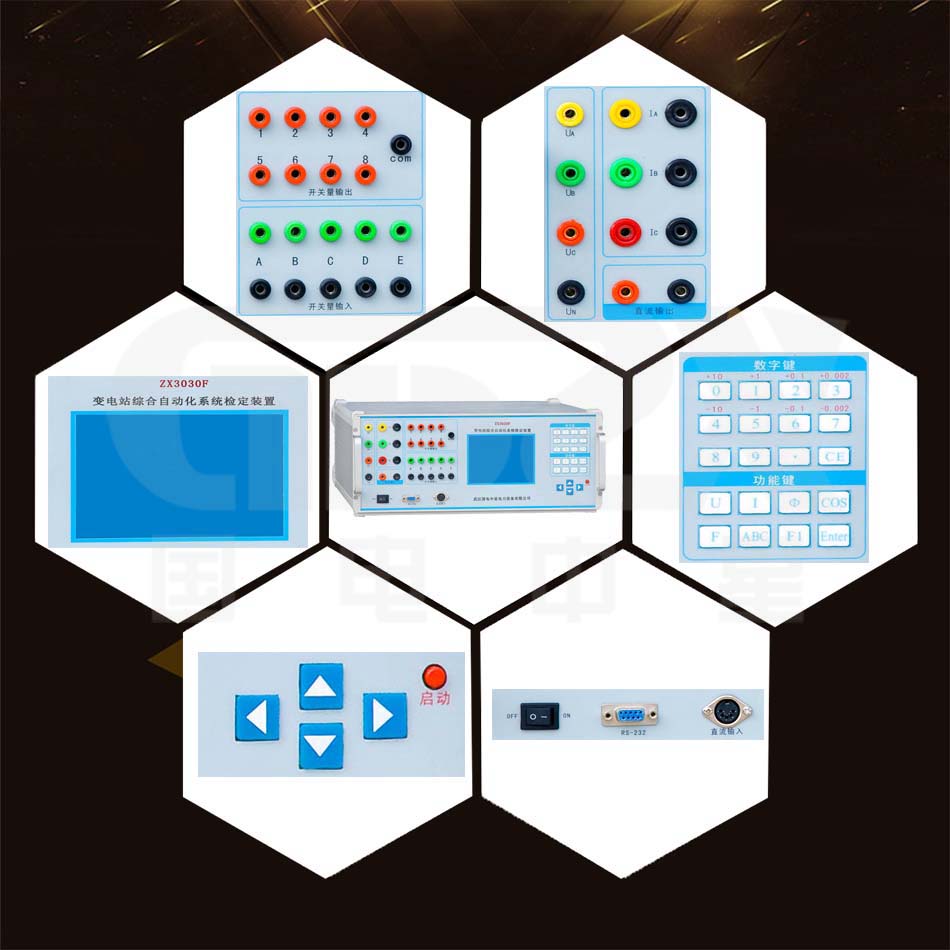

操作视频 为了实现对厂站监控系统测控装置四遥的检测，我司与湖北省电力试验研究院联合研发了可实现遥测、遥信、遥控、遥调自动校验的装置。ZX3030F变电站综合自动化系统检定装置采用DSP
技术、GPS 授时技术、计算机无线通信技术等新技术，可对RTU
的四遥功能及指标进行校验，具备强大的数据库管理平台，校验数据可存贮、传输、查询、修改、打印，可自动生成测试报告和原始记录。
产品别称
三相交直流指示仪表检定装置、三相多功能电能表检定装置、电能表现场校验仪 、三相交直流仪表校验装置、变送器/交流采样现场校验仪、三用表校验装置、交直流标准源、三相程控精密测试电源、标准测试电源、三相标准源、三相便携式校验装置、多功能交流采样校验装置、交直流指示仪表校验装置、变送器校验装置、电能表检定装置、多功能三相交直流标准源、RTU检定装置、RTU遥测检定装置
1、交流采样装置及交流采样远动终端（RTU）检验
按照GB/T13729-2002和DL/T630-1997（2005复审）的要求对RTU进行检验。
1）交直流模拟量输入检验
可以进行的检验项目有：基本误差测定、遥测信息响应时间测定、各种影响量引起的改变量测定、与主站通信正确性试验、遥测扫描周期试验等。
2）状态量输入检验
可以进行遥信输入信号与显示终端遥信状态一致性试验，事件顺序记录正确性及SOE分辨率试验，遥信变位响应时间测试、与主站通信正确性试验。
3）遥控执行检验
可以测定各路遥控执行功能是否正常，输出继电器接点的容量是否符合要求。
4）遥调功能检验
可以测定各路遥调功能是否正常，遥调输出模拟量的准确度是否符合要求。
5）数字量输入测试检验
可以进行输入数字量与显示终端显示数字一致性试验，与主站通信正确性试验。
6）脉冲输入检验
可以进行输入脉冲数与终端脉冲计数值一致性试验，与主站通信正确性试验。
2、交流功率源
本仪器可以输出交直流电压,交流电流，装置等级0.05，可提供交直流电压标准、交流电流标准、功率标准、相位标准、功率因数标准、频率标准、电能标准。输出方式和输出电量可以任意设置。
3、数据管理
可以保存RTU试验数据，进行查询、浏览、打印、删除等操作。被检RTU参数可永久保存，以便检验时调出，减少录入工作量。
1、交流输出
| 项目 | 指标 |
| 电压输出量程 | 基本量程： 25V、100V、250V、600V |
| 自动量程：0V～600V | |
| 电压调节范围 | 0～120% UN |
| 电压调节细度 | 0.002%UN |
| 电压输出容量 | ≥20VA/相 |
| 电压输出准确度 | 0.05% |
| 电流交流量程 | 基本量程： 1A、5A、25A |
| 自动量程：0A～25A | |
| 电流调节范围 | 0～120%IN |
| 电流调节细度 | 0.002%IN |
| 电流输出容量 | ≥20VA/相 |
| 电流输出准确度 | 0.05% |
| 频率调节范围 | 45HZ～65HZ |
| 频率分辩率 | 0.001HZ |
| 频率准确度 | ±0.01HZ |
| 相位调节范围 | 0°～360° |
| 相位分辩率 | 0.01° |
| 相位准确度 | ±0.2° (额定电压、电流满量程输出时) |
| 功率准确度 | 0.05%（无功≤0.2%） |
| 电压电流波形失真度 | ≤0.2%（直流纹波含量≤1%） |
| 电流电压总谐波畸变率 | ≤0.2% |
| 谐波分量 | 2~31次，幅度0-40% |
| 电压、电流、功率稳定度 | ≤0.02%/2min |
| 装置综合误差 | 0.05% |
| 工作环境温度 | -20°C～40°C |
| 相对湿度 | 10%～90% |
| 供电电源 | 220V±10%、48 HZ -51HZ |
2、直流输出
| 直流输出 | |
| 项目 | 指标 |
| 直流电压输出量程 | 基本量程： 25V、100V、250V |
| 直流电压调节范围 | 0～120% UN |
| 直流电压准确度 | 0.05% |
| 直流电压稳定度 | 0.02%/2min |
| 直流电压纹波含量 | <1% |
3、直流模拟量测量
| 直流模拟测量量 | |
| 直流电压测量量限 | ±5V |
| 直流电压测量分辨率 | 0-120% |
| 直流电压测量显示位数 | 6位 |
| 直流电压测量准确度 | 0.05% |
| 直流电流测量量限 | ±20 mA |
| 直流电流测量分辨率 | 0.001%， |
| 直流电流测量显示位数 | 6位 |
| 直流电流测量准确度 | 0.05% |
4、状态量输出
1）二进制码“1”表示“闭合”，“0”表示“断开”；
2）状态量标称电压值为24V/48V/110V/220V；
3）状态量输出电流：200mA；
4）状态量路数：有8个独立输出。
5、脉冲量输出
1）频率：0-5KHZ可调；
2）脉宽：0.1ms-100ms可调；
3）电平：24V/48V/110V/220V；
4）脉冲数：输出脉冲数可以设置。
6、远动规约
1）循环式（CDT）远动规约应符合DL451-91；
2）问答式（POLLING）远动规约应符合DL/T634-2002。
7、工作电源：AC220V±10%。
注：了解更多国电中星产品信息请进入 产品中心 。服务热线：400-0828-027
-
