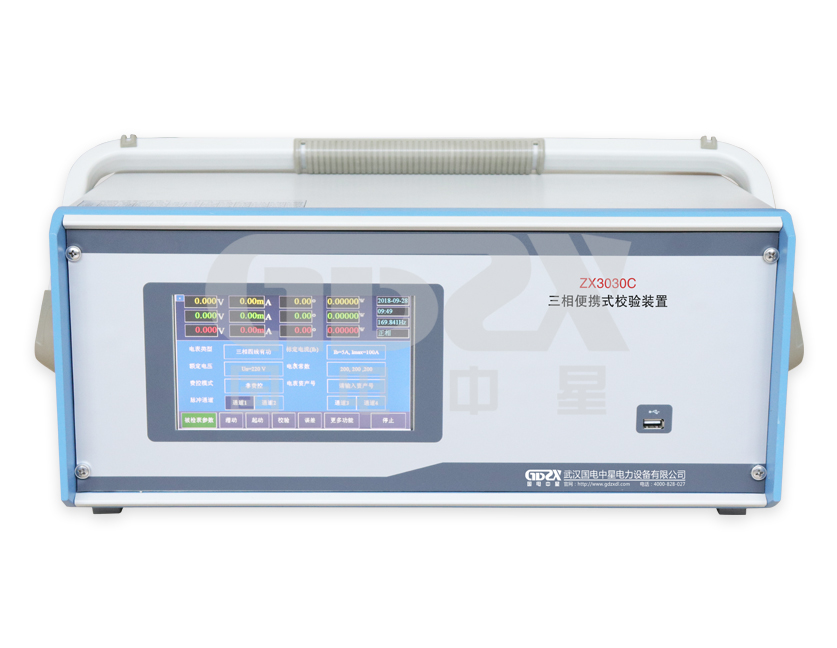

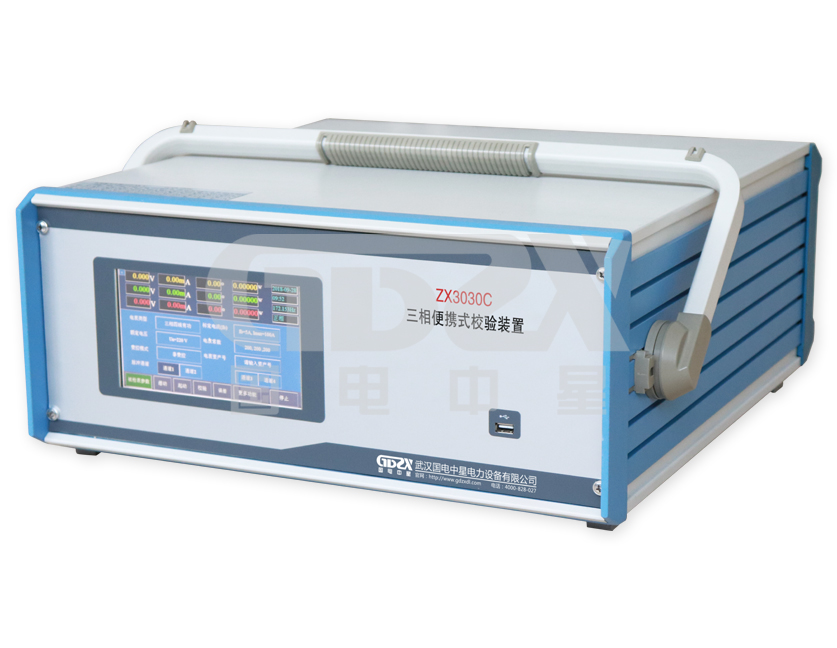

ZX3030C三相便携式校验装置采用豪华铝合金机箱,配合可拆卸铝合金挂表架,适用于1.0级及以下各种三相电能表的检验,它以豪华美观的外形、精致的工艺、完善的功能和优异的性能,定会受到您的青睐。
产品别称
三相交直流指示仪表检定装置、三相多功能电能表检定装置、电能表现场校验仪
、三相交直流仪表校验装置、变送器/交流采样现场校验仪、三用表校验装置、交直流标准源、三相程控精密测试电源、标准测试电源、三相标准源、三相便携式校验装置
1、采用表源一体结构,内置0.05级三相宽量程多功能数字标准表,可通过软件读取标准表各电参数。
2、采用DDS技术,36000点波形合成技术,大规模CPLD和32位嵌入式系统,信号源输出稳定性高、调节细度小、失真度小等特点。
3、采用RAM系统的7英寸彩色触摸液晶屏,具有显示信息多,能显示三相电压、电流、有功功率、无功功率、视在功率;还能显示电量矢量图、波形分析图等功能。
4、采用小型高效PWM数字功放,具有超过90%以上的效率,300KHz的载波频率,具有失真度小、发热量小,效率高等优点。
5、具有完善的保护功能,具有电压短路报警,电流开路和过载报警。
6、内置高稳定度恒温晶振,输出500KHz高精度脉冲,可测试电能表时钟,配合校表管理软件,可测试日计时误差、时段投切误差等。(选配功能)
7、配置485通讯接口,可测试多功能电表的各种通讯试验。(选配功能)
8、可不带电脑,根据内置规程自动校验电能表,并可保存超过10000只表的数据。
9、配置一个USB接口,可通过U盘,自动升级程序;也可导出保存的数据;外接鼠标,可直接操作装置。
1、装置等级:0.05级、0.1级
2、电脑联机端口:RS232
通迅口
3、三相源技术参数:
1)输出电压:
3*57.7V Y 3*100V
3*220V Y 3*380V
调节幅度0~120%连续可调
调节细度:优于0.01%
2)输出电流:25mA、0.1A、1A、5A、25A、100A
调节幅度0~120%连续可调; 调节细度优于0.01%
输出电流:1mA
(精度:<5%)
3)输出功率:(电压回路)3×50VA
(电流回路)3×150VA
4)输出电压、电流、功率稳定度:
≤0.02%/120S
5)输出电压、电流波形失真度:≤
0.5%
6)三相对称度:优于120o土0.3o
7)频率范围:45Hz~65Hz 调节细度:
0.01Hz
8)移相范围:-180.0°~180.0°
调节细度:0.01°
9)指示仪表等级:电压、电流表准确度为土0.01%
相位表准确度为
土0.01o
频率表准确度为 土0.01Hz
4、内置三相标准表技术参数:
1)电压输入
a.输入范围(V):40—480
b.输入量程(V):60、120、240、480
c.过载能力(V):600
d.输入负载:≤0.5mA(480V)
2)电流输入
a.输入范围(A):0.01—100
b.输入量程(A):100、50、25、10、5、2.5、1、0.5、0.25、0.1、0.05、0.025
c.过载能力(A):150
3)准确度
a.准确度等级:0.05级 (0.1A~120A)
b.功率测量准确度
有功功率测量准确度:0.05%/0.1%(PF≥0.5)
无功功率测量准确度:0.1%/0.2%(PF≥0.5)
4)电能测量准确度
有功电能测量准确度:0.05%/0.1%(PF≥0.5)
无功电能测量准确度:0.1%/0.2%(PF≥0.5)
5、装置具有完善的保护功能:电压短路,电流开路保护,负载过载保护;
显示器过压保护。
6、可进行2~21次谐波试验,电压中断和跌落试验,谐波幅值可调
7、供电电源:230V士10%~50Hz
8、功耗:300VA
9、工作环境:温度20℃土5℃ 相对湿度≤85%
注:了解更多国电中星产品信息请进入 产品中心 。服务热线:400-0828-027
企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理 体系要求、GB/T28001-2011职业健康安全管理体系要求。
-
