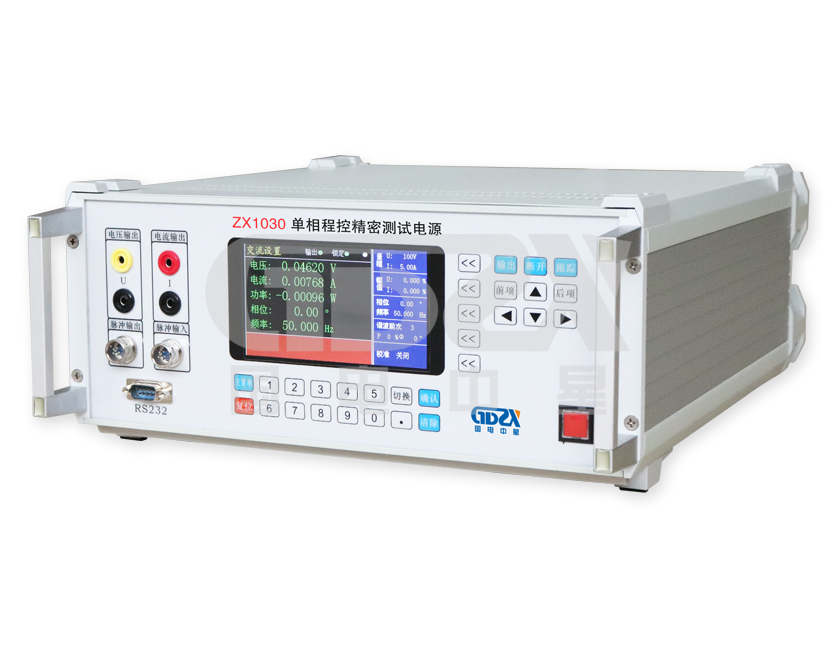

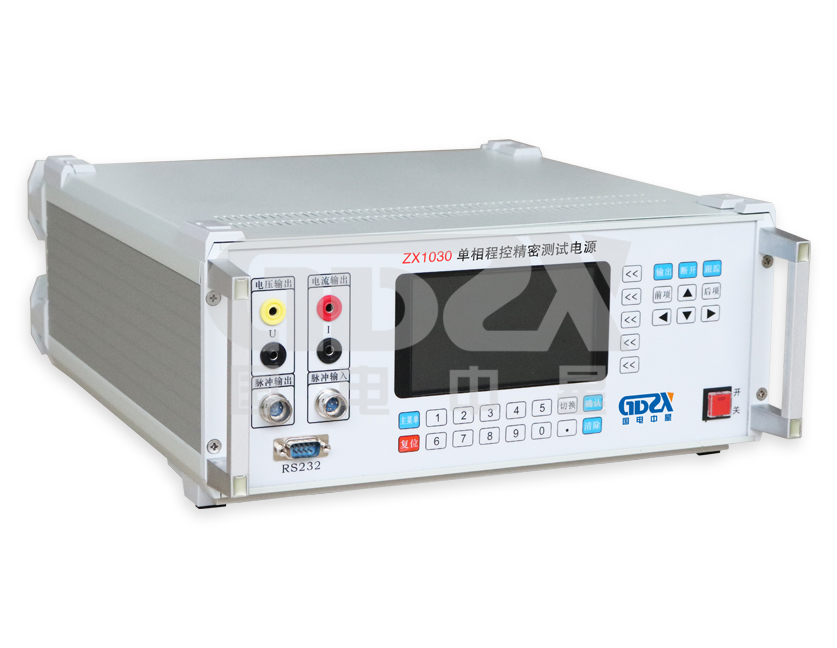

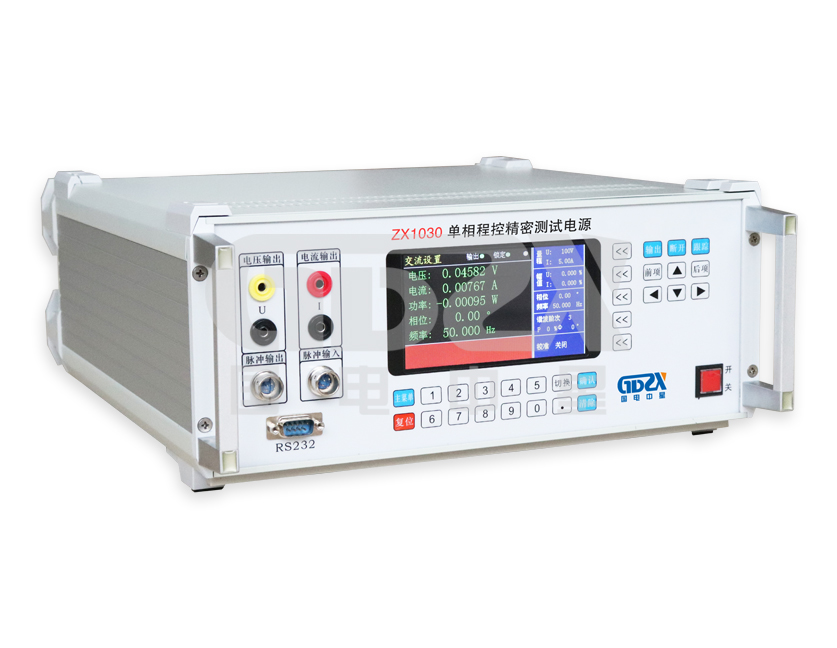

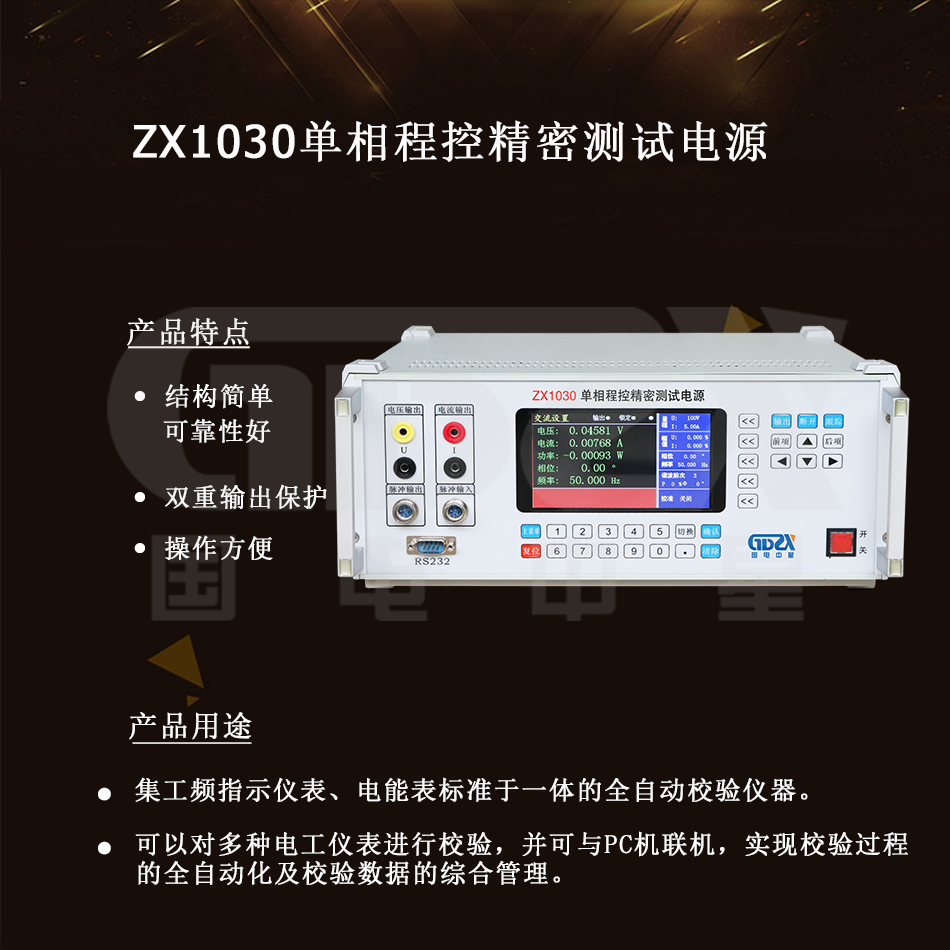

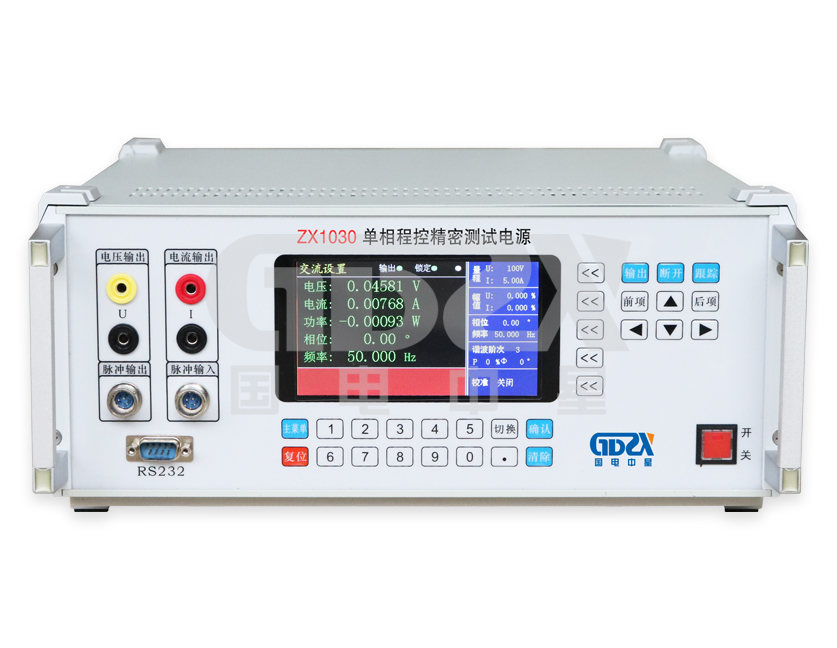

ZX1030单相程控测试电源是参照国家及电力部相关检定规程,经多年实践应用,精心研制而成。本产品采用大规模可编程逻辑门列阵(FPGA),高速高精度D/A转换器,通过直接数字合成(DDS)技术生成单相二路可调频,调幅,调相信号源,再经大功率运放将两路信号进行功率放大。本产品内置高精度电压、电流、功率、电能标准,采用模拟闭环反馈和数字PID调节,使输出电压、电流、频率、相位,自动长期稳定地跟踪设置参数。
本产品集工频指示仪表,电能表标准于一体。可以对多种电工仪表进行校验,并可与PC机联机,实现校验过程的全自动化及校验数据的综合管理。
产品别称
单相测试电源,单相交流标准源,单相程控测试电源、交流测试电源、单相电能表检定装置
1、采用平行服务器结构,大规模可编程逻辑电路(FPGA),结构简单,可靠性好。
2、采用高精度大功率运放,使输出信号具有高保真,高抗冲击的能力。
3、内置高精度电压、电流、频率、相位、电能标准、PID调节输出,确保整个设备的长年高精度、高稳定度。双重输出保护

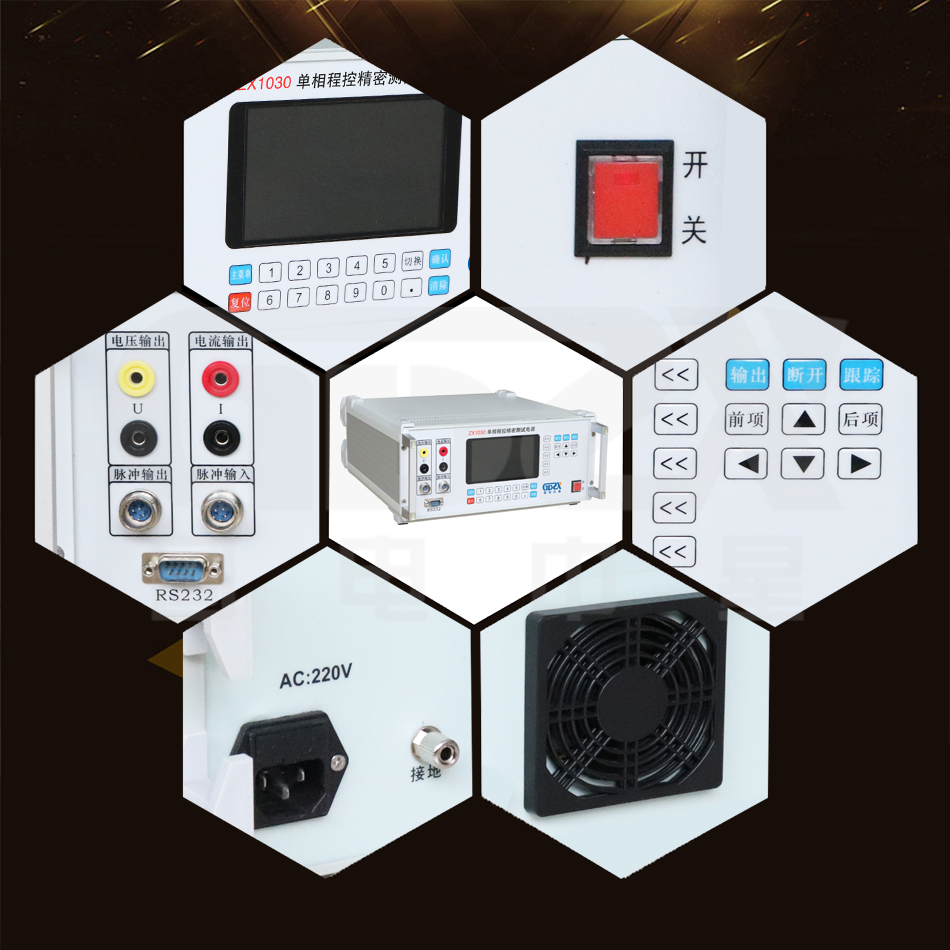

4、中文彩色液晶显示,使用简单、操作方便。
5、采用精美铝合金机箱,外形美观,重量轻,整机重量小于12Kg。
1、输出工频电压:
1)输出范围:0V ~
720V
2)额定电压量程:25V、50V、100V、200V、400V、600V
3)调节范围:0~120%
4)调节细度:5×10-5
5)准 确 度:各额定量程
误差≤±0.06%(读数)±0.04%(满度)0.1级
误差≤±0.03%(读数)±0.02%(满度)0.05级
6)输出功率:各额定量程 满度100% 输出时
,输出功率不小于20VA
2、输出工频电流:
1)输出范围:0A ~
24A
2)额定电流量程:0.1A、0.5A、1A、5A、10A、20A
3)准确度:各额定量程
误差≤±0.06%(读数)±0.04%(满度)0.1级
误差≤±0.03%(读数)±0.02%(满度)0.05级
4)输出功率:1~20A量程 满度100% 输出时
,输出功率不小于20VA
3、输出频率:
1)频率范围:45Hz ~ 65Hz
2)频率分辨率:0.001Hz 准确度:
0.01Hz
4、输出相位:
1)相位范围:0.00 °~359.99 °
2)相位输出准确度:0.1°
5、输出谐波:
1)谐波2~32次 幅度0~20%,
2)各次谐波相位细度0.010·N(N为谐波次数)
6.
输出波形失真度:交流电压、电流输出波形失真度≤0.3%
7.
输出工频功率
1)输出功率范围:额定电压量程与额定电流量程任意组合
2)各额定量程:误差≤±0.06%(读数)±0.04%(满度)0.1级
误差≤±0.03%(读数)±0.02%(满度)0.05级
无功功率准确度下降一个等级
8、电能表测量:综合误差
0.1/ 0.05% FS (脉冲输出 ≤90kHz;三相额定值=60kHz)
9、其它:
1)工作电源:单相
220V±10%,50Hz±5%。
2)使用环境:温度 20℃±10℃,相对湿度
≤85%RH
3)体积重量:460×480×200mm,约18kg
注:了解更多国电中星产品信息请进入 产品中心 。服务热线:400-0828-027
-
