电缆故障测试仪波形计算

       使用电缆故障测试仪探测故障时，在测出波形以后，需对测试波形进行进一步的分析，才能测出故障距离。下面国电中星将为大家介绍电缆故障测试仪测试波形的计算方法。

一、计算距离的方法

两点间距离＝两点间实际格数×时间/格×速度÷2（米）

根据波形上显示点数计算出任两点间代表距离，其中标尺每格代表时间为测试仪自动计算给定。

二、具体计算步骤

1、计算每点代表距离：每点代表距离计算公式为：S＝V∕2f，其中V为电波传输速度（打印纸上有显示、或者根据电缆类型自定），f为采样频率，默认选25MHZ。例如，油浸纸电缆V＝160m∕s,当f=25MHZ时，每点代表距离S＝160/2×25＝3.2（米）。

2、计算两点间总点数：打印波形上显示出每大格多少个测试点，根据两点间的格数，就可计算出两点间总点数。例如测试波形打印后显示“每格5点”，所计算的两点间为4.3大格，则两点产间总点数为4.3×5＝21.5点（小数点为不满一格比例长度）。

3、计算距离：分别计算出每点代表距离及总点数后，就可以计算出两点间距离来。例如：前面已经计算出每点代表距离为3.2米，总点数为21.5点，则计算距离为3.2×21.5＝60.8（米）。

针对疑难故障，测试完毕后，可拍照测试波形，仔细分析波形特点，对找出故障点，提高测试效率会起到事半功倍作用。

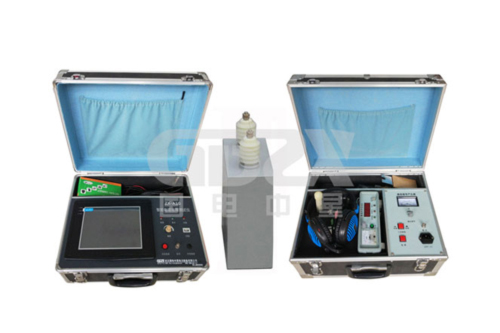

        国电中星专业生产各种型号的电缆故障测试仪，主要型号有：ZX-A10、ZX-A11、ZX-A21、ZX-A30全智能多次脉冲电缆故障测试仪以及ZX-A带电电缆识别仪等等，还有ZX-S10手推车电缆故障测试仪、ZX-Z10自动分析电缆故障测试仪，型号齐全，欢迎选购！
