路灯电缆故障测试仪路径探测的分析

发布时间:2018-11-05 浏览数:8

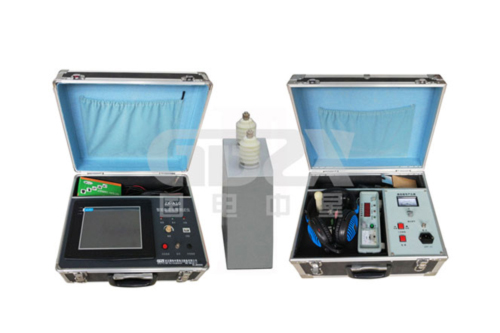

       路灯电缆故障测试仪是地埋线(低压电缆)故障定位测试的专用仪器,由发射机和路径接收机及对地接收机绝缘探测组成,主要功能是对地绝缘不良点的定位测试仪和路径的探测,适于各种具有金属导体(线对、护层、屏蔽层)的光缆、电缆、地埋线。本节中,国电中星将主要为大家介绍关于路径探测的分析。


1、相邻线缆的影响

        当在地埋线(低压电缆)一侧所测信号强度比另一侧低很多时,可能是受到与地埋线相邻的其他线缆的影响。这时就需要重新插地钎,使地线尽量不穿过任何相邻线缆,且地钎与被测地埋线尽量远些。此时最好采用峰值法测试,在表头指针指示最高处下方的线缆即为被测地埋线。

2、探测地埋线转弯处

        用谷值法测试地埋线方位,应以缓慢的速度接近地埋线转弯处,这样靠近地埋线的外侧可测出转弯的具体位置。而如果探测时移动速度较快,则会出现表头突然指针升高却已不在转弯处的现象,会使人判断错误。

3、环绕处探测

        采用谷值法探测。当探头到地埋线的环绕处时,如果探头摆动到与环绕处相对的一侧,路径接收机会反映出正常的峰值;而摆动到环绕处正上方时则会出现非常强的峰值。

4、在密集区探测

        相邻线缆会干扰路径接收机的正常接收。此时应提高被测地埋线上的信号强度,降低相邻线缆的信号强度。方法如下:

①把发射机换到被测地埋线(低压电缆)的另一端发送信号;

②改善接地情况,移动地钎接地点。

        专业的电缆故障测试仪厂家——国电中星,生产了多种型号的电缆故障测试仪,选择多价格低,总有一款适合您,欢迎来电咨询!
