ZXYZ-JZ变压器有载开关交直流参数测试仪主要用于开关带绕组状态下，在变电站现场检测变压器有载分接开关的过度波形，开关的电压等级范围是10kV～500kV，测试接线不受变压器绕组结线方式的限制，适应于各种结线组别的三相、单相变压器、电抗器等有载分接开关动作过度波形的测试。

        本产品使用单相220V电源作为工作电源，将单相电源变换为三相可调试验用电源，将试验电源加到变压器高压侧套管上，启动有载开关切换，本产品能将变压器有载开关带绕组状态下动作过程交流波形录制保存下来，通过观察分析开关切换过程中开关各触点的交流波形，能准确判断出变压器有载开关是否存在过渡电阻断线、触头接触不良、过渡电阻桥接时间超规程要求等设备的隐性缺陷。

        本产品设计采用成熟的现代计算机技术、高速采集数据信息处理技术将交流测试技术应用于分接开关现场试验中，采用高速采集数据技术（采集速度达200k/s/通道以上）对开关过度波形连续采集存储，在开关带绕组状态下能准确捕捉到开关动作过程中所产生的瞬变点（不做滤波处理），测试出的开关过度波形是真实的，通过分析真实的开关过度波形，对波形的解析结果是唯一性的，不存在无法判读等技术争议问题。交流法测试接线不受变压器绕组结线方式的限制，解决了长期以来在现场采用直流方法试验存在的问题。使用《交直流参数变压器有载开关现场检测装置》在现场测试已积累了丰富的经验，并已获取了多台开关实测事例。《交直流参数变压器有载开关现场检测装置》将成为现场常规测试设备，已得到推广应用。

1、工作环境条件
 1）环境温度：-10℃～40℃
 2）环境湿度：≤80%
 3）海拔高度：≤2000m
2、工作电源
 1）单相电压：220（1±10%）V
 2）频    率：50Hz±1Hz
 3）波    形：正弦，波形失真率≤2%
3、仪器内输出试验电源
 1）交流输出电源频率：50Hz±0.2Hz（频率可调）
 2）交流输出电压范围：三相四线0～500V(电压可调)
 3）交流输出容量：额定1000VA
 4）交流电源波形畸变率：≤3%
 5）交流电源电压相角：120°，相角差≯120°±1°
 6）直流电流输出范围：0.5A、1A(两档可选)
4、仪器测试精度
 1）同步采集通道数：6
 2）采集数据精度：16位
 3）采集速度：200 k/s/通道
 4）采集板高速缓存深度：8 M byte FIFO
 5）电压量程：0V～500V
 6）电流量程：0mA～100mA、0A～10A
 7）电压、电流测试精度：0.2级
 8）电阻量程：0.5A档 0-20Ω；1A档 0-10Ω （如测量范围不能达到用户要求，可订做）
 9）直流电阻测量精度：±(5%+0.1Ω)
5、绝缘性能
 1）绝缘电阻：电源输入端对机壳的绝缘电阻＞20MΩ
 2）测试装置绝缘水平应能耐受1500V交流电压(有效值)
6、重量体积
 1）重    量：30kg(不包括测试线)
 2）体    积：530×320×600（mm）

注：了解更多国电中星产品信息请进入 产品中心 。服务热线：400-0828-027

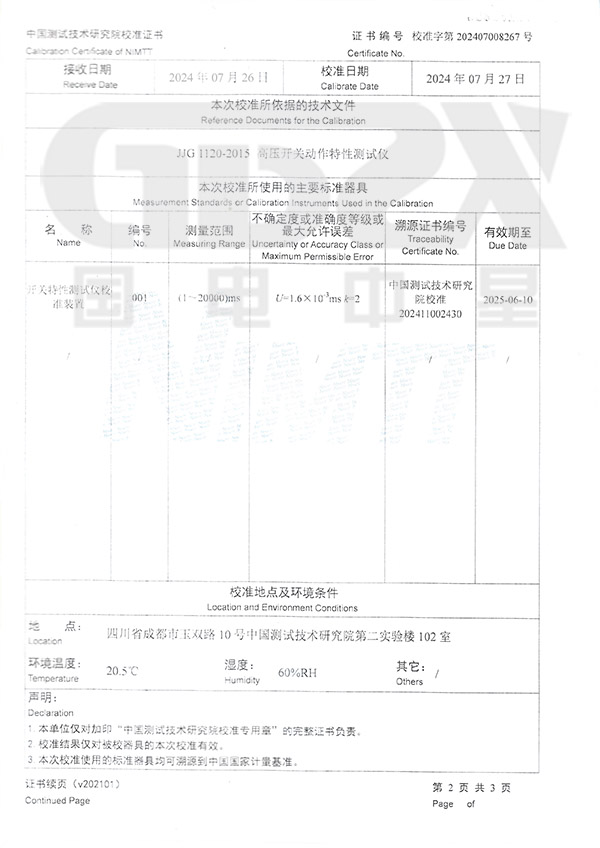

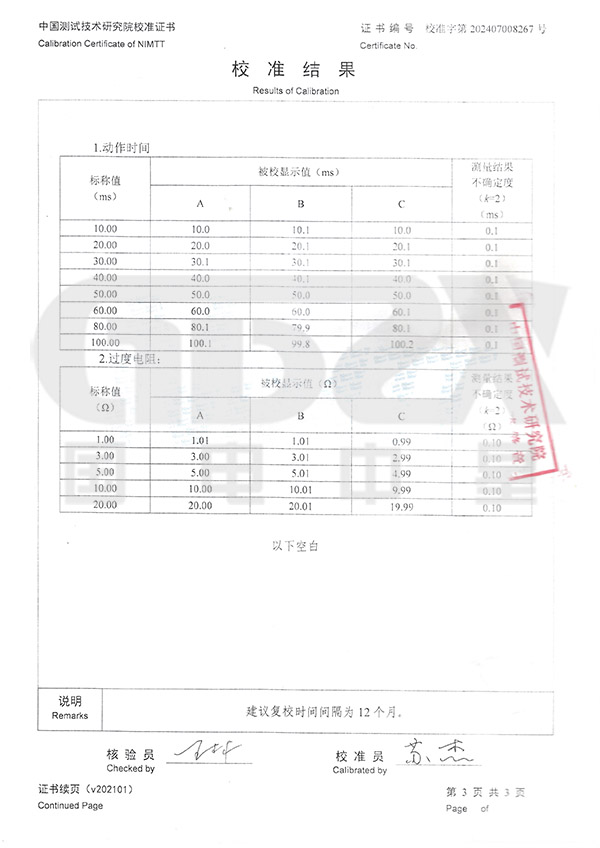

企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
