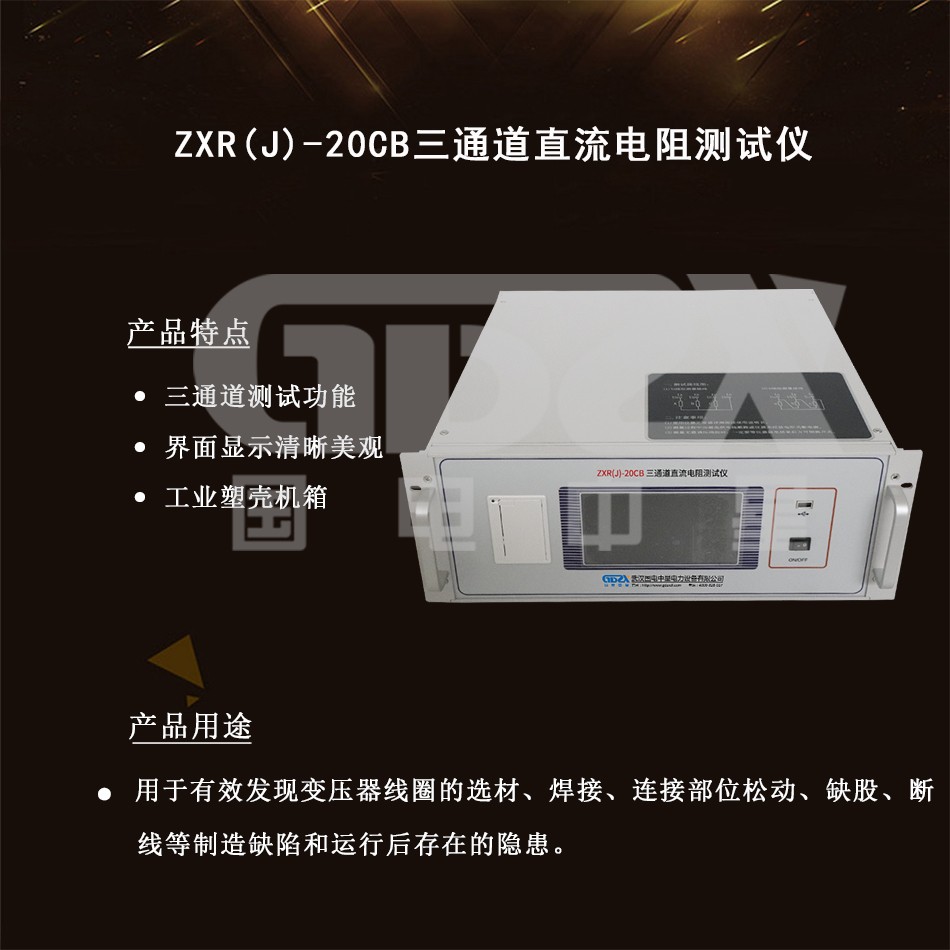

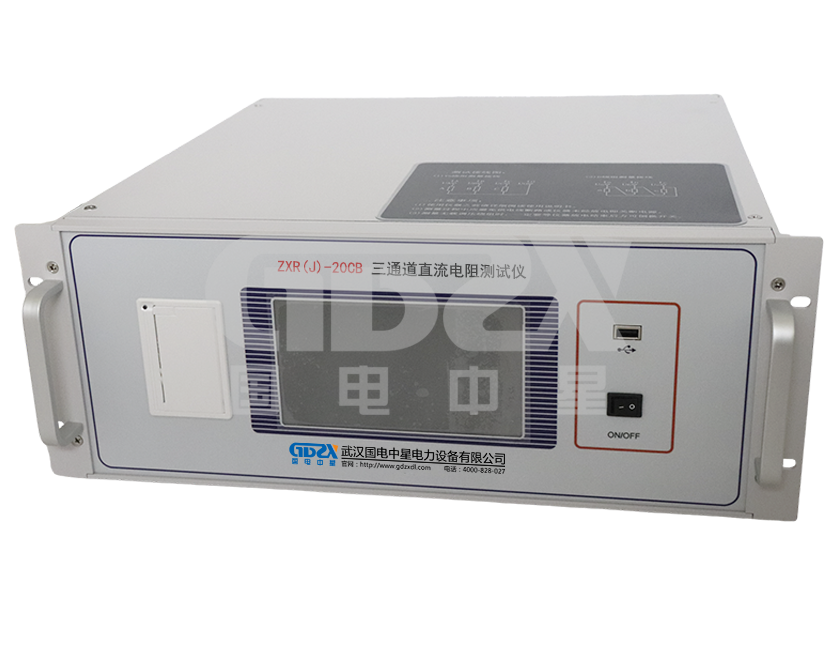

操作视频ZXR(J)-20CB三通道直流电阻测试仪能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为满足变压器直流电阻快速测量的需要，我公司研制了集三相同测试、助磁功能、消磁功能于一体的三通道直流电阻测试仪。该仪器是实现了三相同时加电，独立电流采样、电压采样，同时测量并显示三相电阻值和三相不平衡率的功能，大大缩短了变压器直流电阻的测试时间，解决了电力变压器各分接绕组直流电阻测试耗时长的问题。
1. 本仪器可根据被测试品选择相应的输出电流值进行测试，主要适应于测量变压器、互感器等感性电阻。
2. 对于五柱铁心和低压绕组为三角形连接的大型变压器，仪器可采用高低压串激磁的方法进行测试，仪器内部自动连结绕组的助磁回路，可快速准确测试低压绕组的直流电阻。

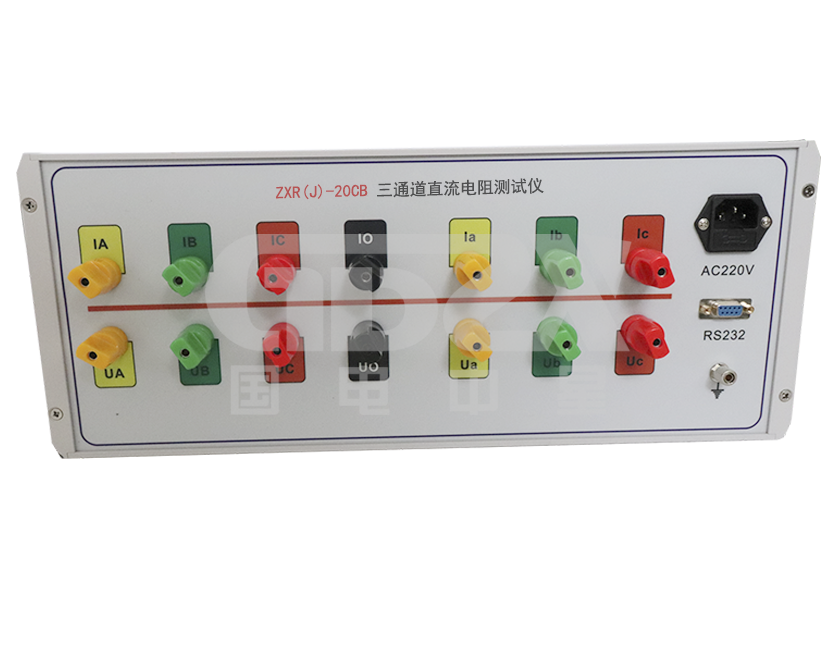

3. 本仪器设有三通道测试功能，以应对星型接法绕组一次接线完成三相直阻测量，自动计算三相不平衡率，极大节省测量时间提高工作效率。也可以采用逐相测试功能，针对YN、D（Y）连接方式的变压器进行逐相测试直至测试完成。
4. 具有完善的保护电路及音响放电报警，放电指示清晰，减少误操作。
5. 仪器采用7寸彩色触摸屏，界面显示清晰美观，并可实时显示测试数据。
6. 仪器可选配中文、英文两版操作界面，可根据客户要求配置。

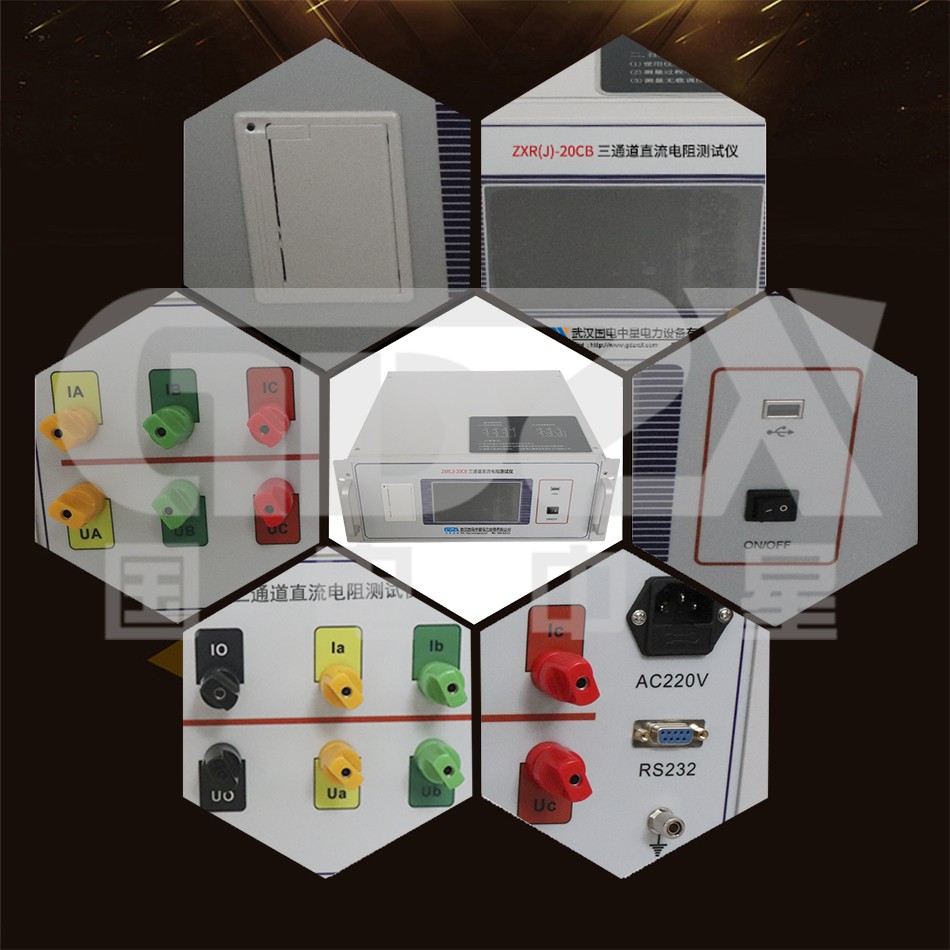

7. 具有RS232通讯接口，配合上位机操控软件，可将测试数据传输到后台。
8. 具有USB接口，可以将测试数据转存到U盘。
9. 本仪器内置日历时钟、可存储、调阅、打印100组测试数据功能。
10. 参数设置更加完善，可以设置变压器的测试绕组、分接位置、测试相别、试品温度、折算温度等。

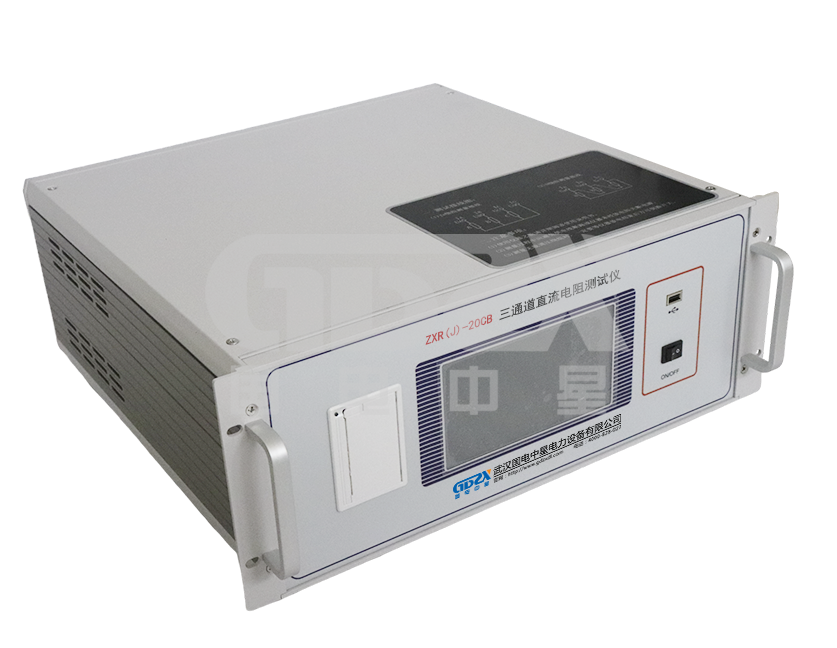

11. 本仪器采用工业塑壳机箱，便于携带，提高使用寿命。
1. 输出电流：三相测试：20A+20A；10A+10A；5A+5A；1A+1A；200mA+200mA；单相测试：40A；20A；10A；5A；1A；200mA；20mA；
2. 量程范围：三相测试：20A+20A：0.5mΩ～0.3Ω；10A+10A：1mΩ～0.6Ω；5A+5A：2mΩ～1.2Ω；1A+1A：10mΩ～6Ω；200mA+200mA：50mΩ～30Ω；
单相测试：40A：0.25mΩ～0.5Ω；20A：0.5mΩ～1Ω；10A：1mΩ～2Ω；5A：2mΩ～4Ω；1A：10mΩ～20Ω；200mA：100mΩ～100Ω；20mA：10Ω～20KΩ；
3. 精确度：±(0.2%+2个字)；
4. 最小分辨率：0.1μΩ；
5. 工作温度：-10～40℃；
6. 环境湿度：≤80%RH，无结露；
7. 工作电源：AC220V±10%，50Hz±1Hz；
8. 仪器体积：长428mm*宽350mm*高230mm；
9. 仪器净重：10.8kg
