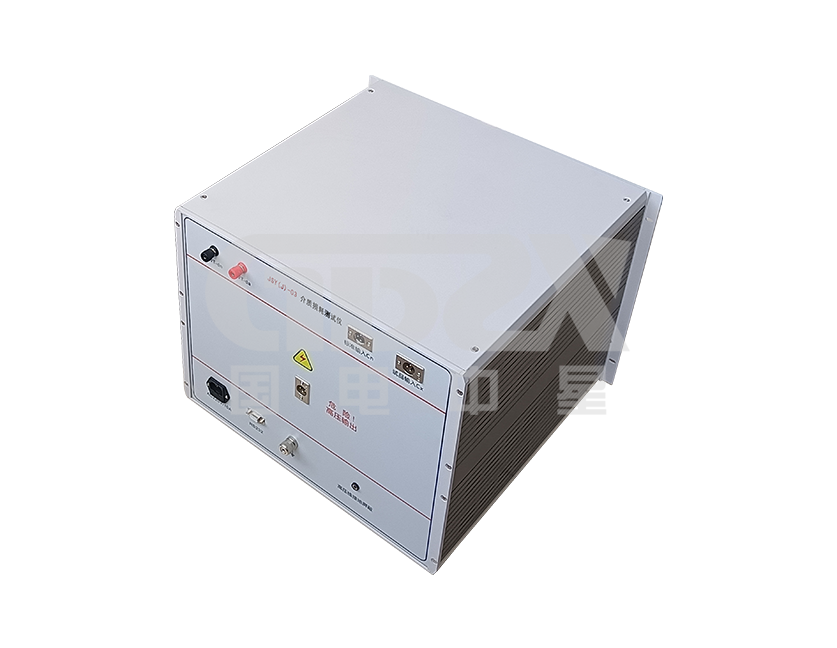

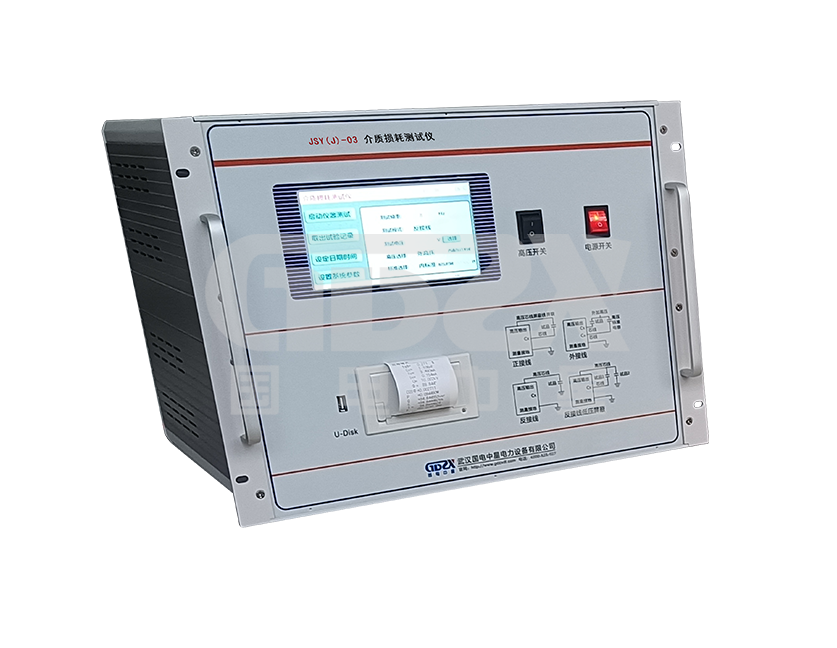

JSY(J)-03介质损耗测试仪

用于电力行业中变压器、互感器、套管、电容器、避雷器等设备的介损测量

参考标准:

●测试结果精度高,便于实现自动化测量

●全触摸液晶显示屏,超大全图形操作界面

●一体化机型,内附标准电容和高压电源

注: 关于产品购买、技术维护等服务,欢迎致电! 4000-828-027
产品简介

JSY(J)-03介质损耗测试仪是绝缘试验中很基本的方法,可以有效地发现电器设备绝缘的整体受潮劣化变质,以及局部缺陷等。在电工制造、电气设备安装、交接和预防性试验中都广泛应用。变压器、互感器、电抗器、电容器以及套管、避雷器等介损的测量是衡量其绝缘性能的基本方法。JSY-03介损测试仪突破了传统的电桥测量方式,采用变频电源技术,利用单片机、和现代化电子技术进行自动频率变换、模/数转换和数据运算;达到抗干扰能力强、测试速度快、精度高、全自动数字化、操作简便;电源采用大功率开关电源,输出45Hz和55Hz纯正弦波,自动加压,可提供最高10千伏的电压;自动滤除50Hz干扰,适用于变电站等电磁干扰大的现场测试。广泛适用于电力行业中变压器、互感器、套管、电容器、避雷器等设备的介损测量。


性能特点
技术指标

准确度

Cx: ±(读数×0.5%+1pF)

tgδ: ±(读数×1%+0.00040)

抗干扰指标

变频抗干扰,在200%干扰下仍能达到上述准确度

电容量范围

内施高压:3pF~60000pF/10kV 60pF~1μF/0.5kV

外施高压:3pF~1.5μF/10kV

60pF~30μF/0.5kV

分辨率高达0.001pF,4位有效数字

tgδ范围

不限,分辨率0.001%,电容、电感、电阻三种试品自动识别。

试验电流范围

5μA~5A

内施高压

设定电压范围:0.5~10kV

输出电流可达到200mA

升降压方式:电压随意设置。比如5123V。

试验频率: 40-70Hz单频随意设置。比如48.7Hz.

50±0.1Hz到50±10Hz自动双变频随意设置。

60±0.1Hz到60±10Hz自动双变频随意设置。

频率精度: ±0.01Hz

外施高压

正接线时最高试验电流5A,工频或变频40-70Hz

反接线时最高试验电流10kV/5A,工频或变频40-70Hz

CVT自激法低压输出

输出电压3~50V,输出电流3~30A

测量时间

40s,与测量方式有关

输入电源

180V~270VAC,50Hz±1%,市电或发电机供电

计算机接口

标准RS232接口U盘插口(自动U盘存储数据)

打印机

微型热敏打印机

环境温度

-10℃~50℃

相对湿度

<90%

外形尺寸

516mm*483mm*354mm

仪器重量

31kg
