本产品是专门用于变压器空载损耗、负载损耗、短路阻抗和零序阻抗测试的仪器。仪器内部采用六路同步交流采样及数字信号处理技术，成功的解决了低功率因数测量及多路信号在市电条件下同步测量和计算的难题。线电压测量引入向量计算，而非传统的乘固定系数（√3），从而能更真实反映变压器试品的线电压。仪器测量参数引入了必要的校正（如：电压校正、电流校正、温度校正、频率校正），使测得的参数具有更好的参照性和可比性。测量数据准确可靠，功能强大，性能优越，重复性好。也可完全取代传统仪表的测试方法，可显示并记录用户关心的所有测量数据，可作为现场高精度交流指示仪表使用。

变压器空负载测试，提供常规测试参数，既有三相测量功能，也有单相法测量功能。

短路阻抗测试根据《DL/T 1093—2008电力变压器绕组变形的电抗法检测判断导则》在空负载测试的基础上专门开发的仪器。输入变压器参数，便可进行单、三相测试，自动计算出变压器绕组动稳定状态参数（Zke,Zk,Xk,Lk），测试结果非常直观，是现场测试变压器有无绕组变形的快速测试仪器。短路阻抗法是判断绕组变形的传统方法，根据GB1094.5-2003和IEC60076-5:2000规定，短路电抗的变化量是判断变压器绕组有无变形的重要判据。测量变压器绕组参数是检验变压器的制造工艺水平和判断运输过程中变压器绕组有无不良影响的有效手段。适用于电力变压器（单相或三相）出厂、大修、预试以及交接试验中负载阻抗测试。常规试验项目中的基本项目，其原理是在现场对电力变压器进行短路阻抗（%）测试，并与铭牌值或出厂值进行比较，能发现出厂试验后经运输、安装和运行中严重故障电流等所造成的绕组位移、变形等缺陷（《2000年中国供电国际会议》中规定超过± 3%的短路变化应视为显著变化）。

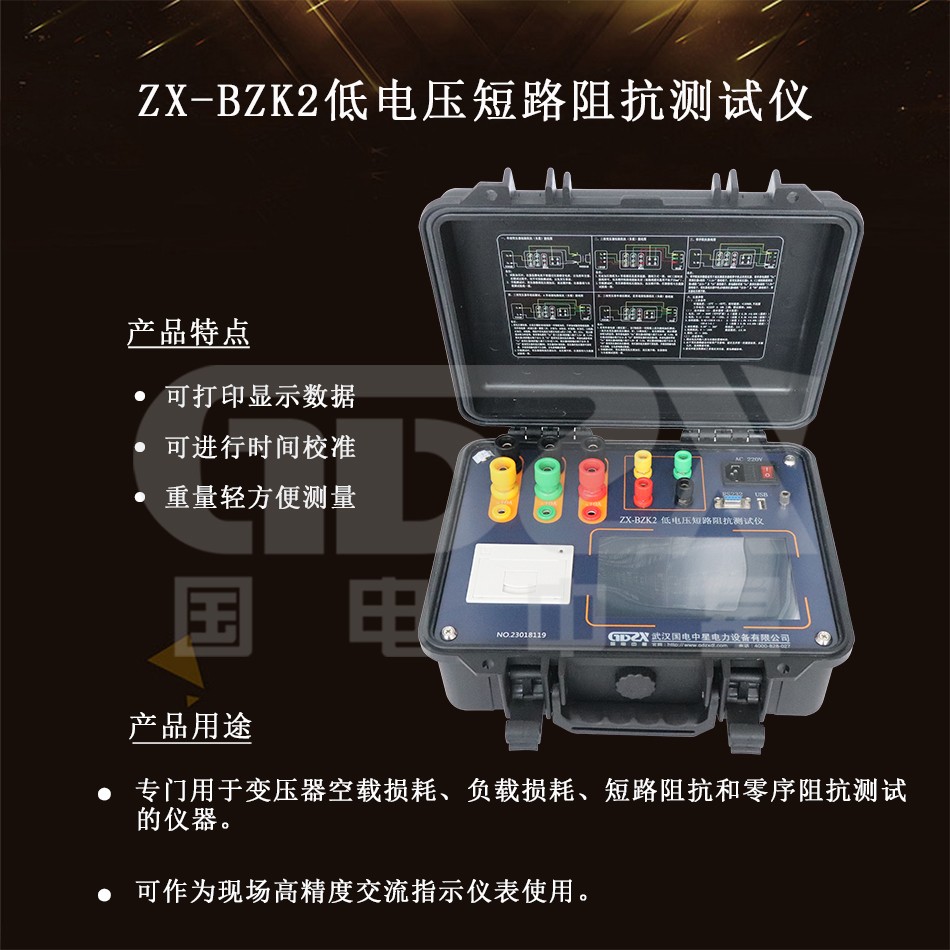

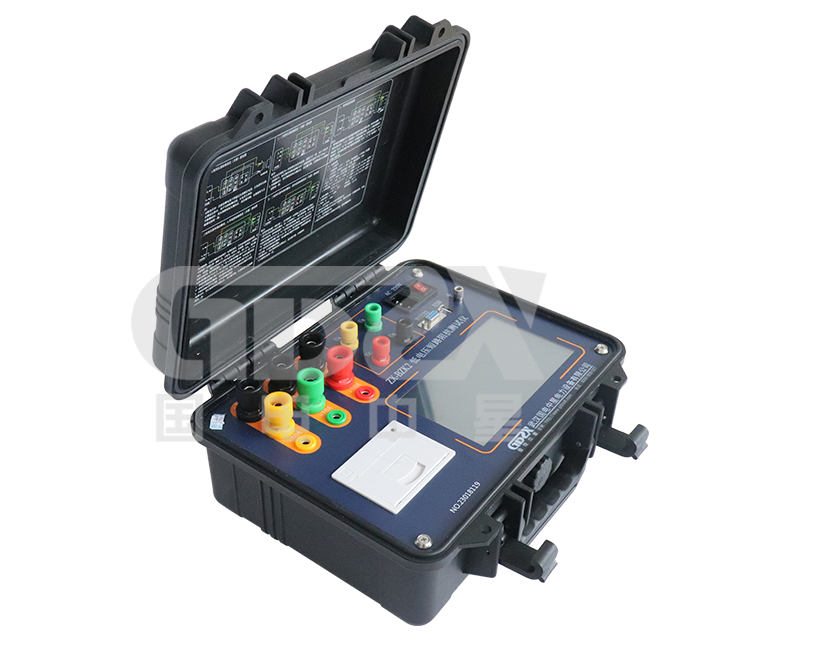

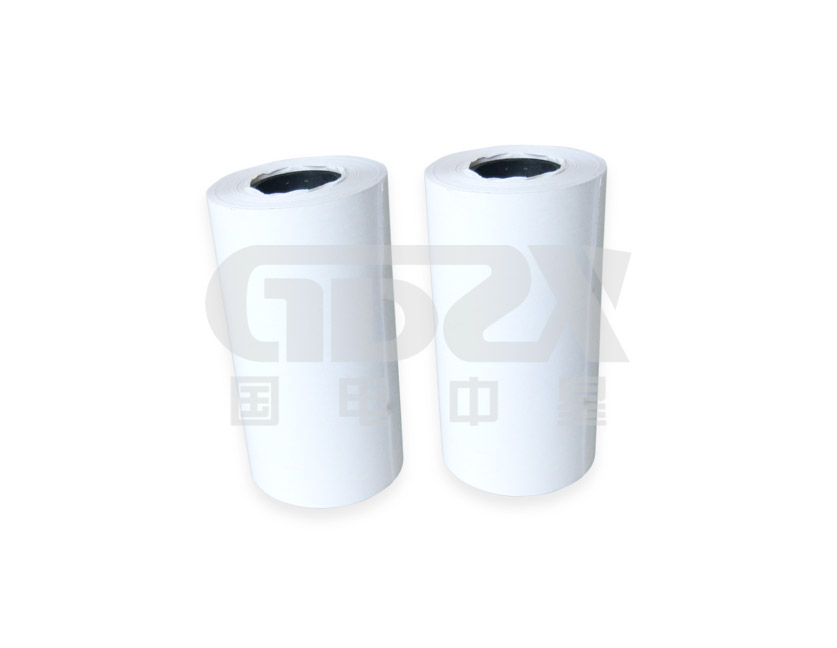

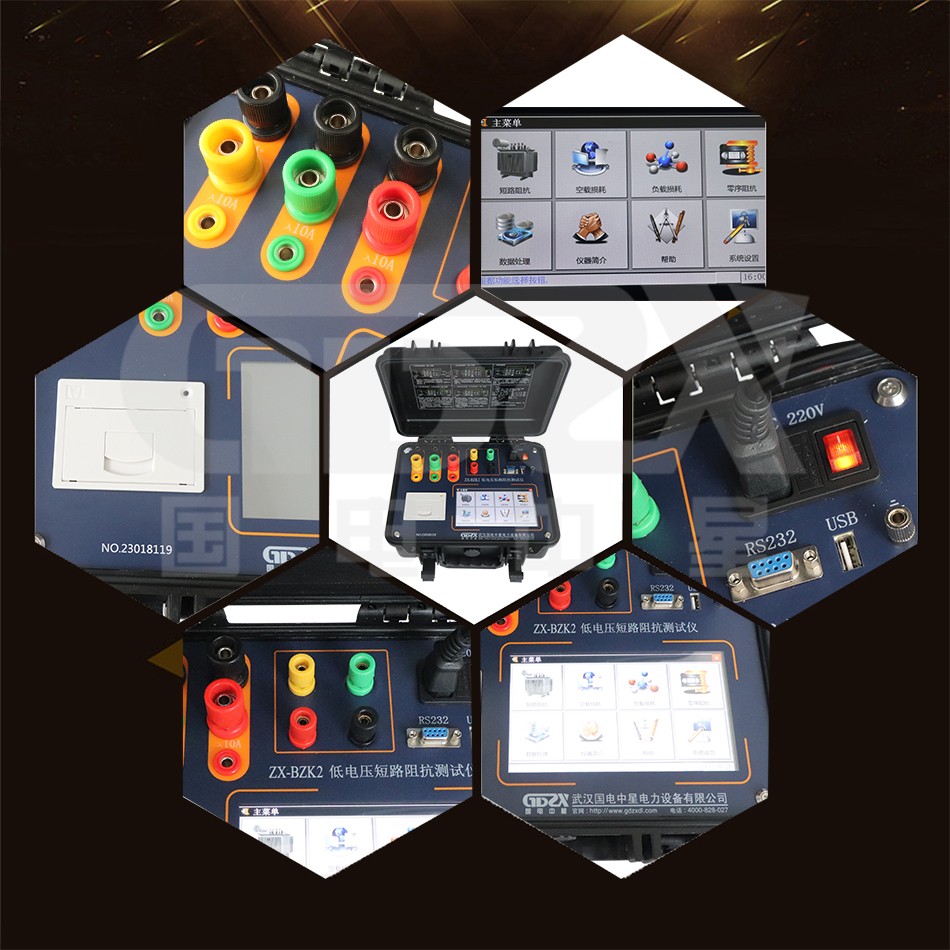

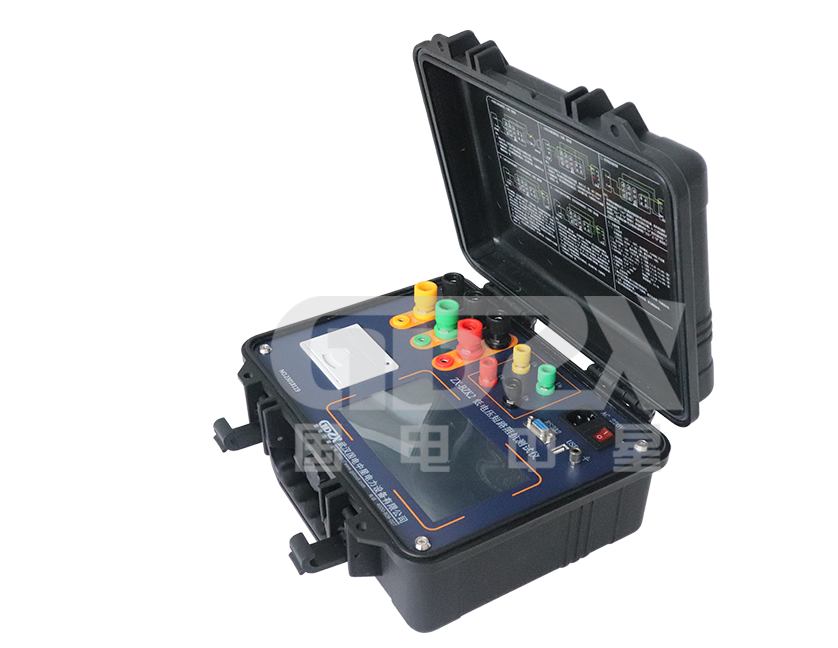

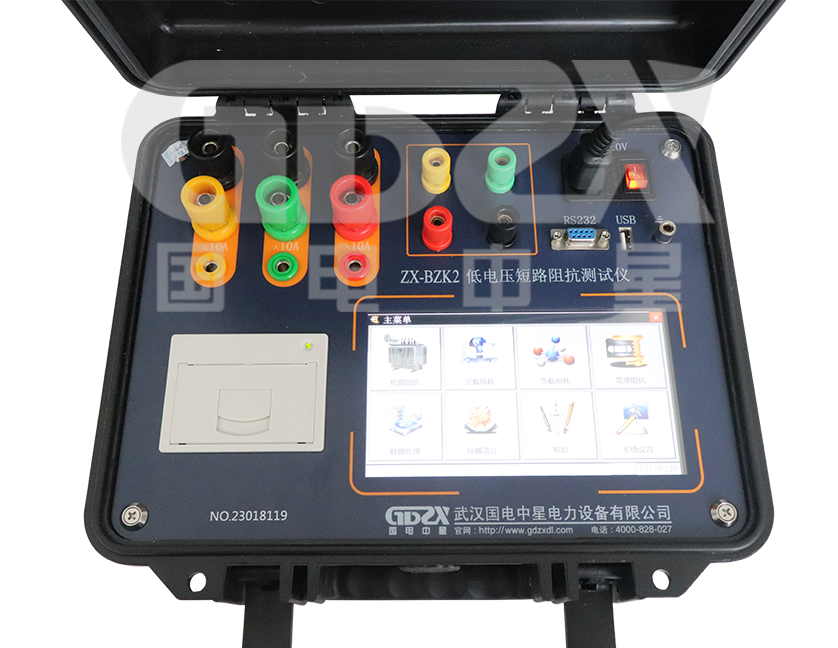

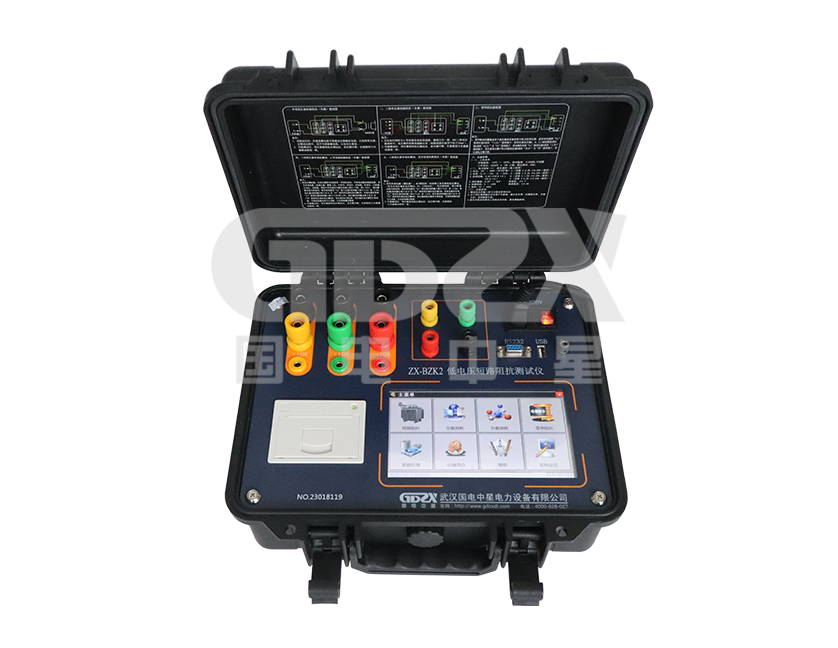

ZX-BZK2变压器短路阻抗/空负载测试仪是本公司自主研发的新一代变压器参数测试仪器。用于现场和试验室条件下对配变、35KV级及以上主变压器进行短路阻抗测量的仪器。仪器采用大屏幕彩色液晶显示，中文菜单及提示，触控操作，简单方便。配有高速热敏打印机，有记录存储功能，方便数据的存储和打印；保存的数据可通过U盘转存到计算机。仪器体积小、重量轻，便于携带，现场使用极为方便，使用该仪器可大大提高工作效率，减轻劳动强度。该仪器设计精巧，性能优越，功能强大，是用户值得信赖的产品。

1. 基本量程

1) 电压输入：测量范围1～660V

10V ～ 600V   ±(读数×0.2% ±0.05%(量程))

2) 电流输入：测量范围1mA～ 110A

1A～ 100A，0.1A～10A  ±(读数×0.2% ±0.05%(量程))

3) 功率： COSΦ ＞0.1   ±(读数×0.5% ±0.05%(量程))

0.02 ＜ cosΦ ＜0.1 ±(读数×1.0% ±0.05%(量程))

4) 频率测量：45～65(Hz)        准确度±0.003Hz

5) 相位测量：0.00°～ 360°   准确度±0.1°

6) 短路阻抗：0～100%               测量精度：±0.5%

7) 仪器显示：5位数字

2. 扩充量程：电压电流可通过互感器扩充到所需的任意值，其它相应参量仪器能按互感器的倍率自动地做相应调整。

3. 其它参数

1) 环境温度：-10℃～45℃

2) 相对湿度：≤90%RH

3) 预热时间：＜5分钟

4) 工作电源：AC 220V±10%   50Hz±5Hz

5) 外形尺寸：325×278×145mm

6) 仪器重量：4.25kg (不包括测试线)

注：了解更多国电中星产品信息请进入 产品中心 。服务热线：400-0828-027

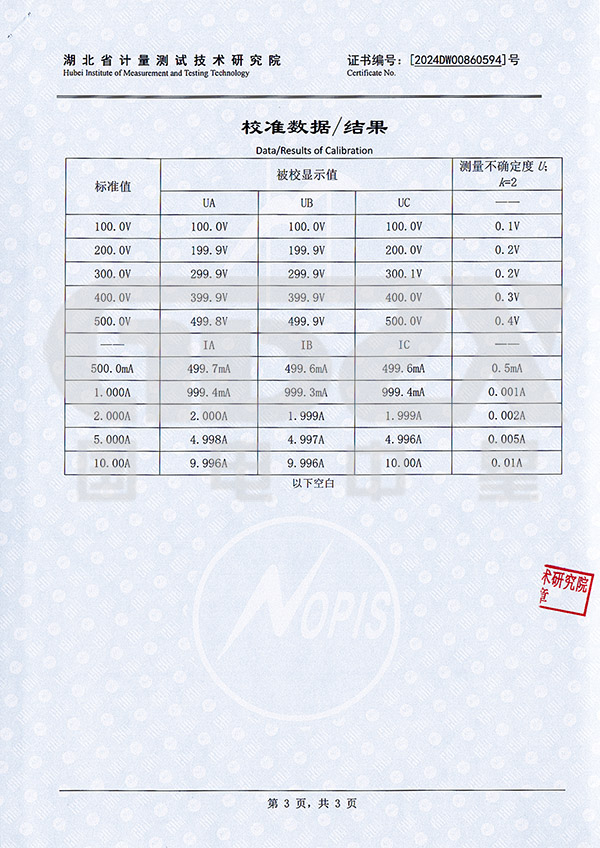

企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
