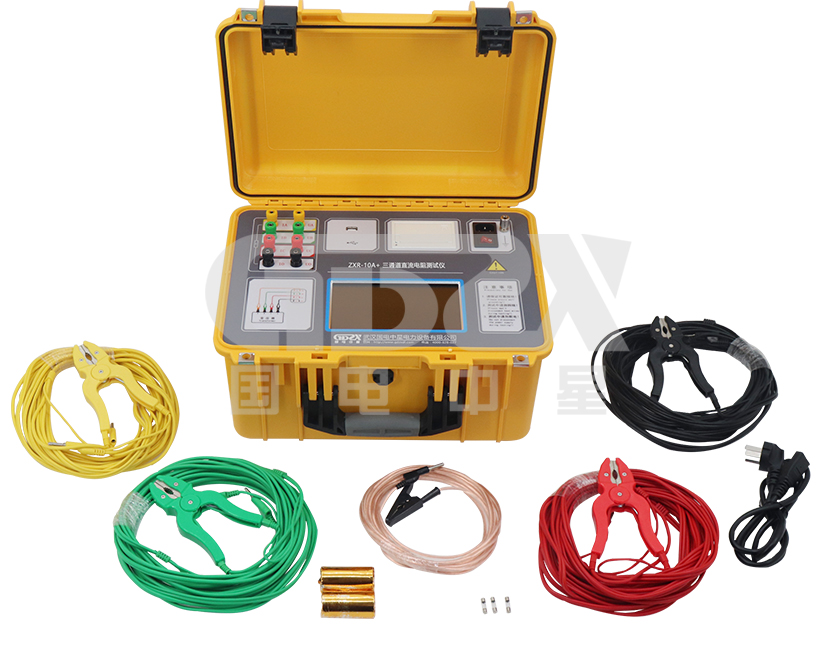

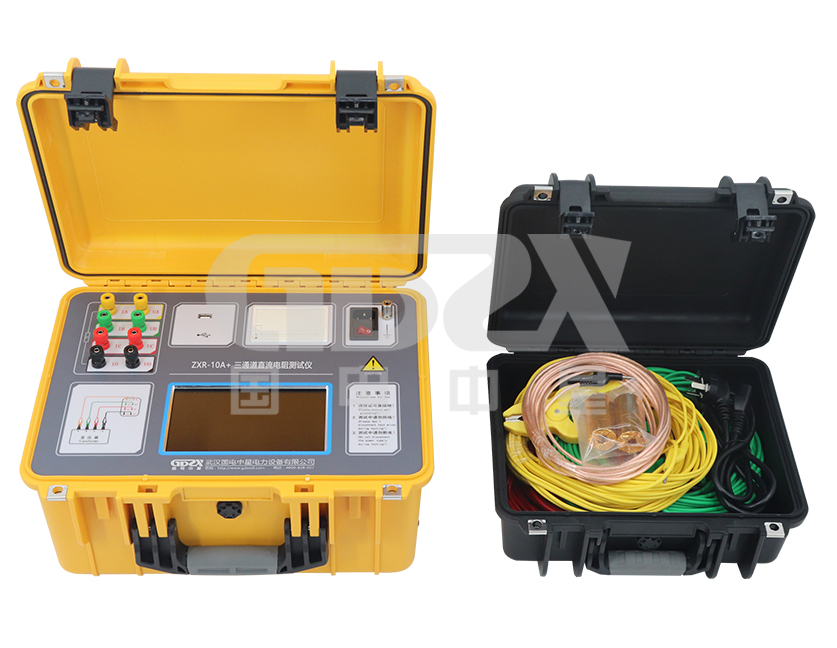

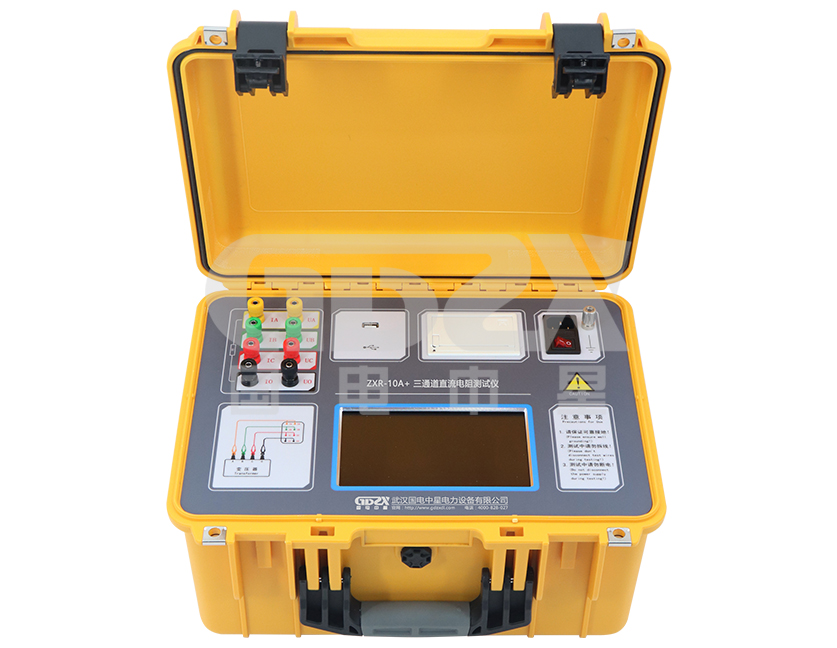

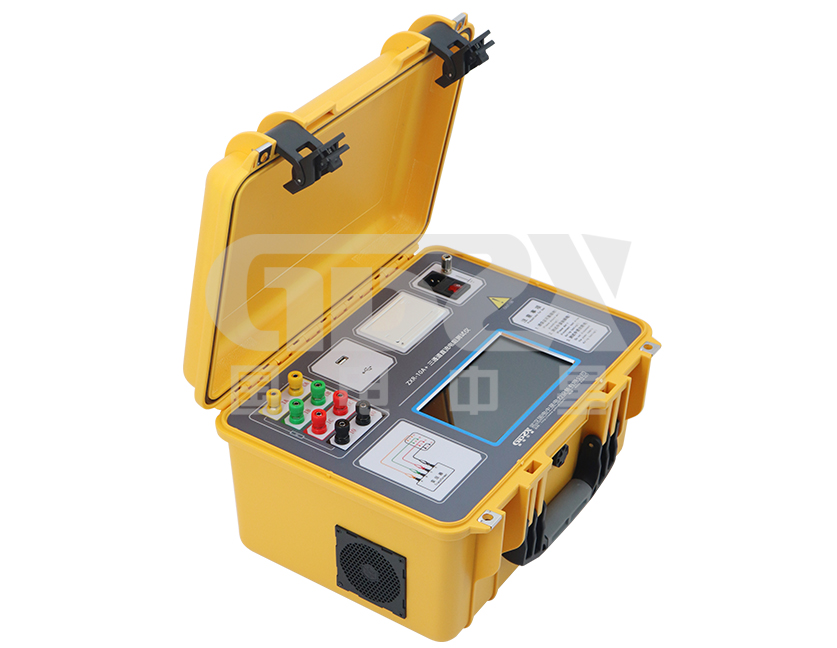

变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目,能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足变压器直流电阻快速测量的需要,我公司利用自身技术优势研制了ZXR-10A+三通道直流电阻测试仪。本仪器是集单相测试和三相测试(Yn,Y,△)功能于一体的新型快速测试仪,是测量大型电力变压器直流电阻的理想设备。屏幕采用大屏幕高分辨率液晶显示屏,方便现场使用,具有中文菜单提示功能,操作简便直观,一次接线完成所有直阻测试项目,测试速度快,准确度高,量程宽。
产品别称
直流电阻速测仪、变压器直流电阻测试仪、变压器绕组直流电阻测试仪、变压器直阻速测仪、变压器直阻快速测试仪、感性负载直流电阻速测仪、感性负载直流电阻快速测试仪、感性负载直流电阻测试仪、三相直流电阻测试仪、三回路直流电阻测试仪
1. 对于星型接法且具有中性点引出线的绕组测试,仪器可以采取三相同时测量的方式测试A0、B0、C0相的电阻,节省测试时间。且先测试A0相的数据,再三相同时测试,解决了三相同时测试时中性点引出线电阻不能测试的问题,使测试数据更接近单相测试值。
2. 对于Y型和△型的绕组测试,仪器可进行三相自动测试,并折算出三相不平衡率。
3. 仪器具有反电动势保护、断线保护、断电保护等多种保护功能。
4. 仪器测量范围宽,高达200Ω,精度高。
5. 不掉电时钟和日期显示;数据存储方式分为本机存储和优盘存储,其中本机存储可存储测试数据200条;优盘存储数据格式为Word格式,可直接在电脑上编辑打印。

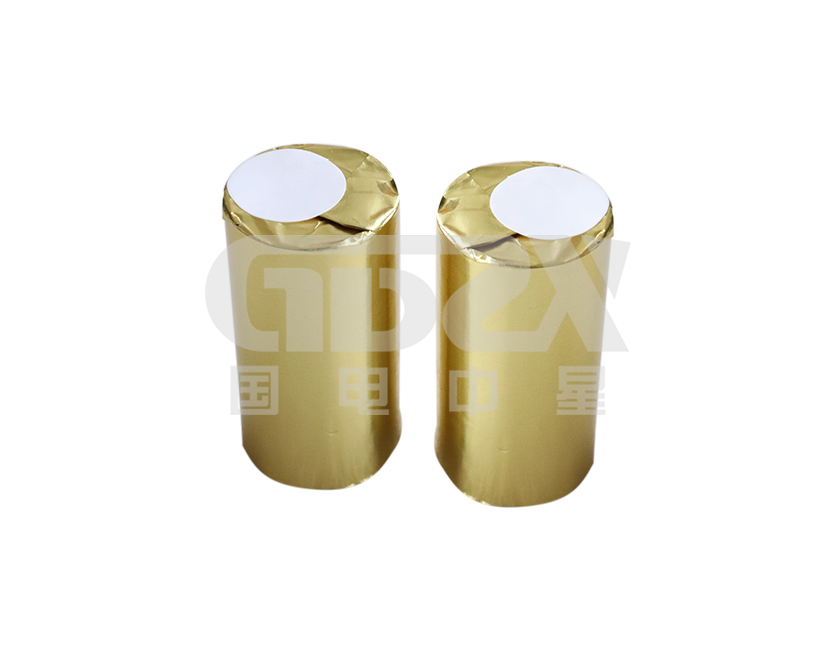

6. 热敏打印机打印功能,快速、无声。
7. 体积小、重量轻,方便携带使用。
1. 量程:
1) 单相:20A 0.500mΩ~1.000Ω
10A 1.000mΩ~2.000Ω
5A 10.00mΩ~4.000Ω
1A 100.0mΩ~20.00Ω
0.1A 1.000 Ω~200.0Ω
2) 三相:10A+10A 1.000mΩ~0.800Ω
5A+5A 10.00mΩ~1.600Ω
1A + 1A 100.0mΩ~8.000Ω
2. 准确度:±(读数×0.2%+2字)
3. 分辨率:0.1uΩ
4. 工作电源:AC220V±10%, 50/60Hz
5. 使用温度:-10℃~50℃
6. 相对湿度:<90%,不结露
7. 仪器体积:410×290×220mm
8. 仪器重量:9Kg(不包括测试线)
注:了解更多国电中星产品信息请进入 产品中心 。服务热线:400-0828-027
-
