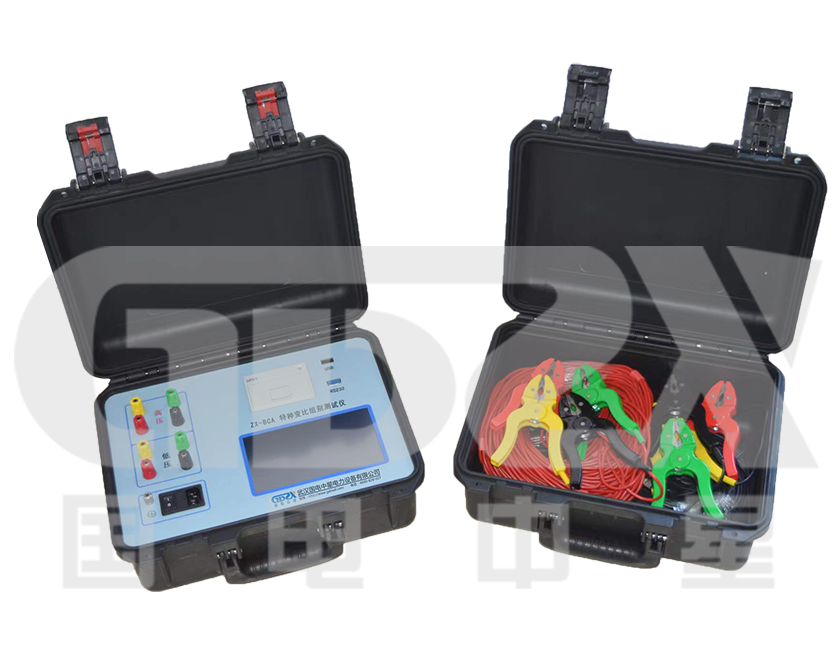

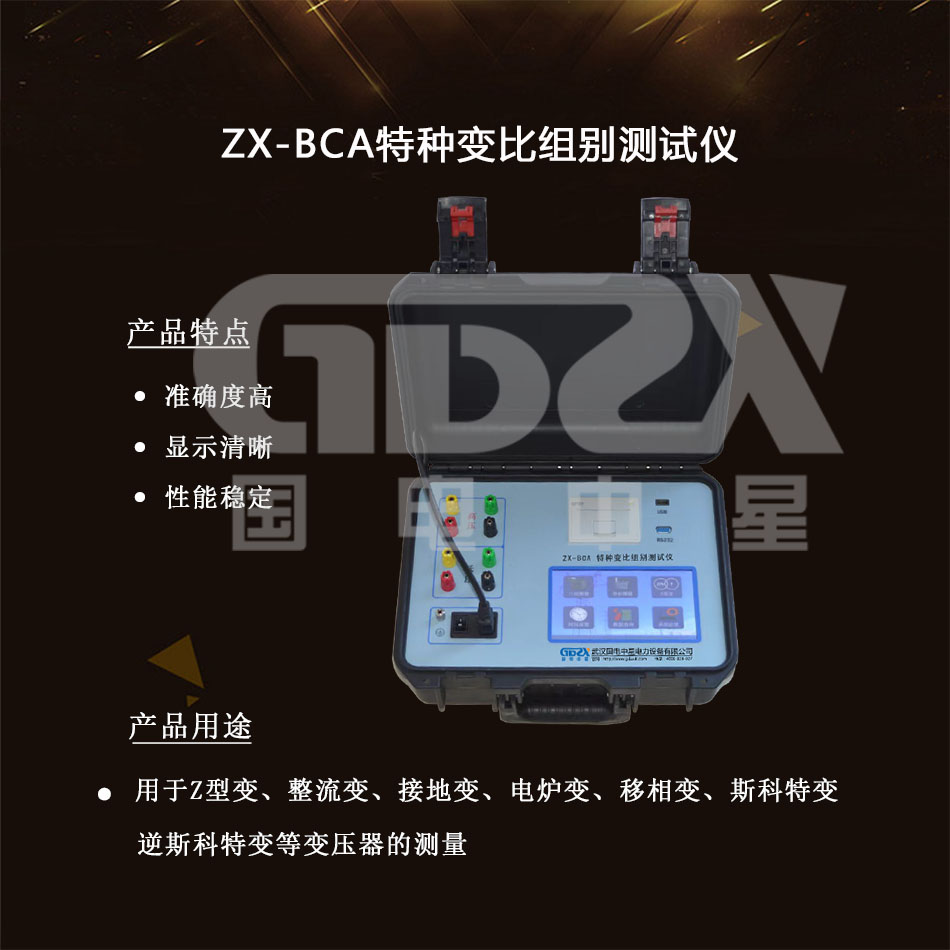

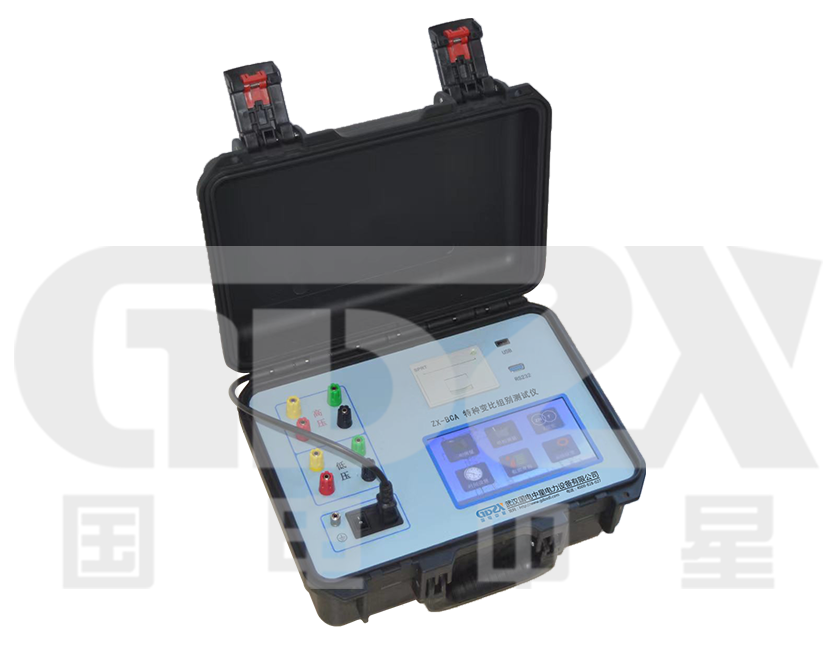

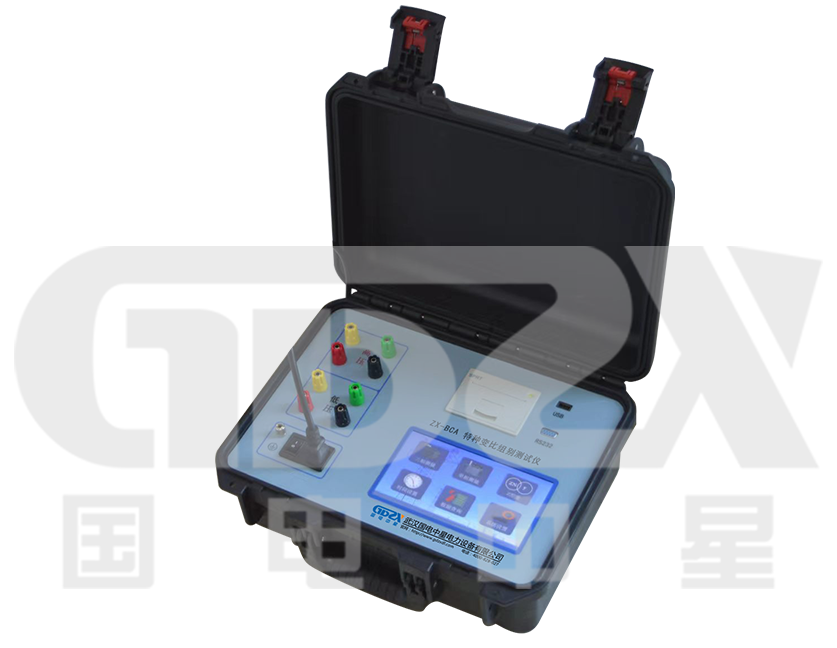

ZX-BCA特种变比组别测试仪

适用于Z型变、整流变、接地变、电炉变、移相变、斯科特变、逆斯科特变等变压器的测量

参考标准：

●采用三相精密逆变电源，消除了测量时候市电电压的谐波影响，测量更准确

●具有高低压反接保护，变压器匝间短路保护，分接开关分合不到位保护，输出全短路保护，增加仪器稳定性

●既有打印输出，U盘接口，也可配备RS232接口，便于无纸化办公

注：关于产品购买、技术维护等服务，欢迎致电! 4000-828-027

产品简介

ZX-BCA特种变比组别测试仪可以检查变压器匝数比的正确性、分接开关的状况、变压器是否匝间短路、变压器是否可以并列运行。传统的变比电桥读数不直观，要进行换算，只能逐相进行测量。本仪器克服了传统变比电桥测试的缺点，操作简便直观，采用三相精密逆变电源，测试快，准确度高。

性能特点

1、仪器内部采用三相精密逆变电源，消除了测量时候市电电压的谐波影响，测量更准确。工作电源为发电机时，无任何影响。

2、采用三相输出电压，提高测试速度，可以测量相间夹角，自动识别接线组别0-11，对于低压测多个绕组的整流变压器，低压侧无需拆线，即可测量变比和7.5°的角度偏差。

3、适用变压器种类广，特别适用于Z型变、整流变、接地变、电炉变、移相变、斯科特变、逆斯科特变等变压器的测量。

4、具有高低压反接保护，变压器匝间短路保护，分接开关分合不到位保护，输出全短路保护，增加仪器稳定性。

5、输入额定参数后，可自动测量变压器变比值、误差值和分接开关分接位，尤其对于分接不对称的分接开关，也可准确的测量出变压器分接开关的准确位置，最多可测量99个分接点位的分接开关。

6、采用7寸高清彩色触屏液晶，模块化显示，强光下也显示清晰。

7、仪器既有打印输出，U盘接口，也可配备RS232接口，便于无纸化办公。

8、采用耐寒耐温，密封防水，防摔防震多功能工程塑料箱，便于野外试验。

9、仪器可以使用安卓手机或平板，关注微信公众号，下载专用APP，通过专用软件全程控制仪器，测试数据存储上传，方便查阅。

技术指标

1、测试量程：变比值 -- 0.9～10000 角度 -- 0-360°

2、比值精度： ±0.1%+2字( 0.9-500 )

±0.2%+2字( 501-2000 )

±0.5%+2字( 2001-10000 )

3、角度精度： ±0.2°

4、输出电压：根据负载自动调节

5、分辨率：比值 -- 最小0.0001，角度 -- 0.01°

6、工作电源：AC220V±10% 50±1Hz 锂电池供电

7、环境温度：-10℃～40℃

8、相对湿度：≤85%，不结露

9、外形尺寸；主机 360*290*170(mm) 线箱 360*290*170(mm)

10、重量：主机5.4KG 线箱5.5KG

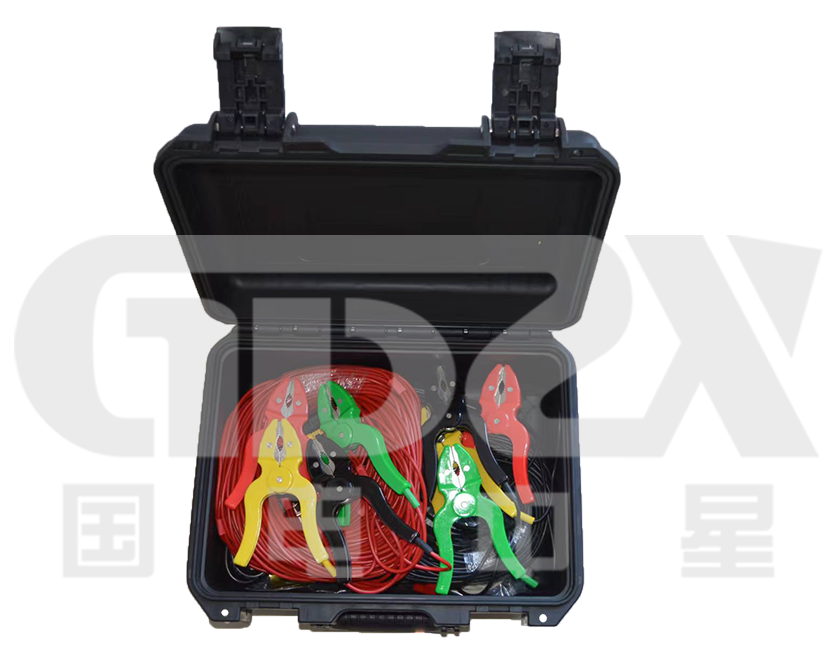

11、测试线长度：标配13米长度可以定制



注：了解更多国电中星产品信息请进入产品中心。服务热线：400-0828-027
