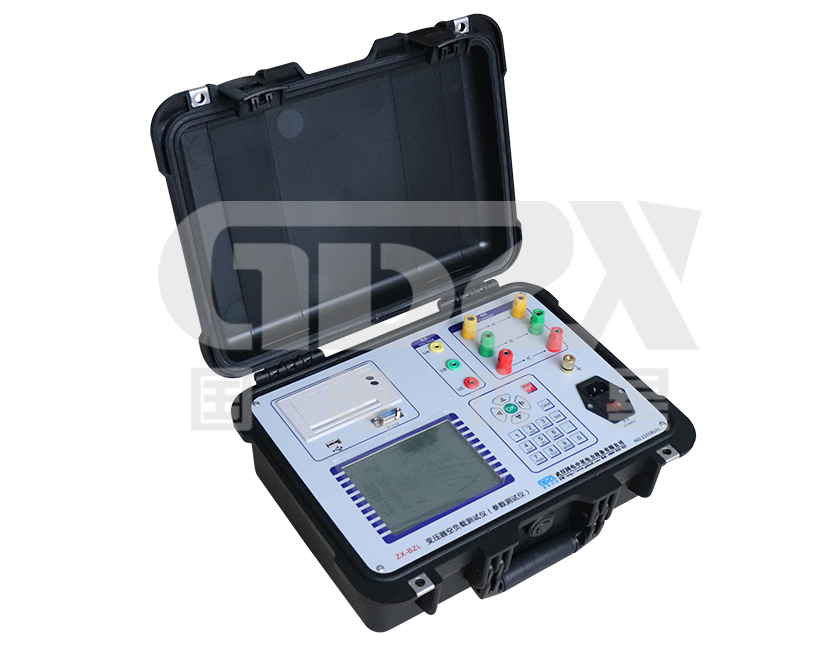

ZX-BZL变压器空载负载特性测试仪按照
JB/T501-91《电力变压器试验导则》和GB1094-96《电力变压器》的技术标准要求,
能同时测量单相或三相电力变压器的交流电压有效值,电压平均值、有效值、有功功率、功率因素和频率等电量参数,智能化、专业化设计、适用于电力变压器空载、负载、感应等试验的测试,是传统指针式仪表的理想换代设备。
产品别称
变压器空负载测试仪、变压器空载及负载特性测试仪、变压器损耗测试仪、变压器空载负载测试仪
1、可测量变压器的空载电流、空载损耗、短路电压、短路(负载)损耗。
2、可进行谐波试验,分析至31次谐波。
3、仪器内部自动进行量程切换,允许测量电压、电流范围宽,接线简单。
4、做三相变压器的空载、负载试验时,仪器能自动判断接线是否正确,并显示三相电压、电流的向量图。
5、单机可以完成1000KVA以下的配电变压器全电流下的负载实验的测量;在三分之一额定电流下可完成3150KVA以下的配电变压器的负载试验的测量(在三分之一的额定电流下,仪器可换算到额定电流下的负载损耗参数)。
6、所有测试结果均自动进行相关校正。仪器可自动进行诸如:波形校正、温度校正、非额定电压校正、非额定电流校正等多种校正,使测试结果准确度更高。

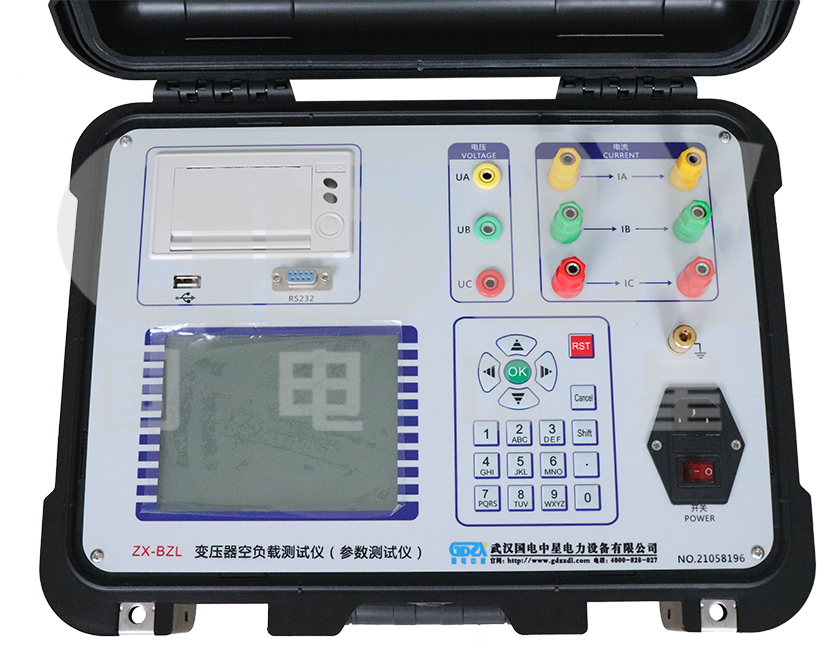

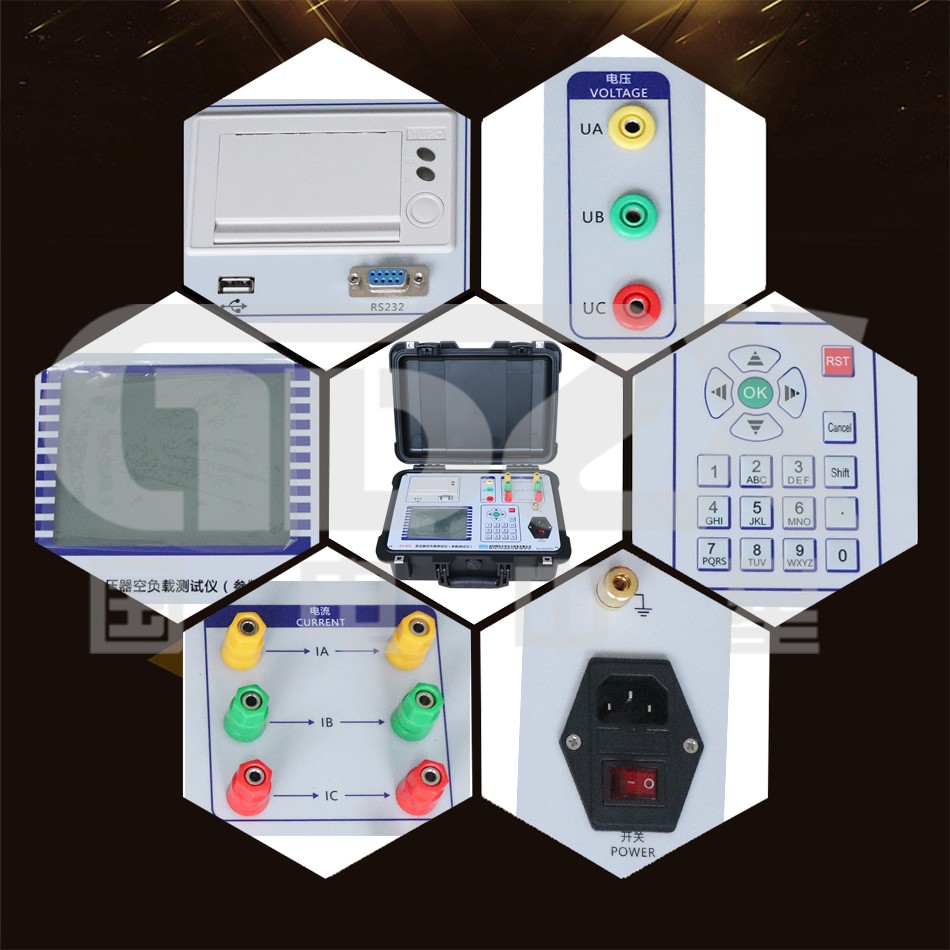

7、320x240大屏幕、高亮度的液晶显示,全汉字菜单及操作提示实现友好的人机对话,触摸按键使操作更简便,宽温液晶带亮度调节,可适应冬夏各季。
8、仪器可以由用户预设40组被试品参数,而且这些参数可以根据需要随时删除和增加,使用非常方便。
9、自带实时电子钟,自动记录试验的日期、时间利于实验结果的保存、管理。

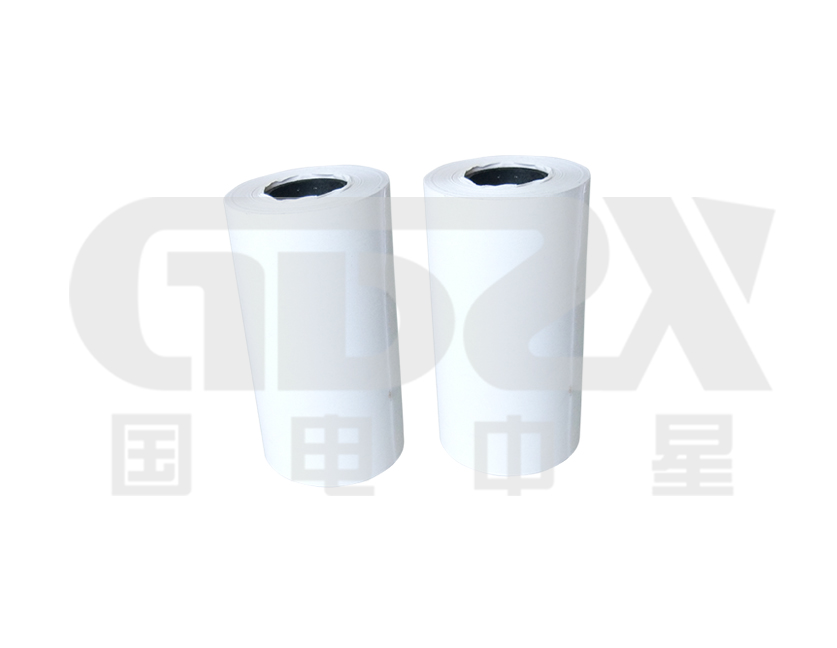

10、面板式热敏打印机,可现场快速打印试验结果。
11、数据(试品设置、测量结果、测试时间等)具备掉电存贮及浏览功能,可以存储500组实验结果,能与计算机联机传送数据。
12、允许外接电压互感器和电流互感器进行扩展量程测量,可测量任意参数的被试品。
1、环境条件
温度:-5°C~40°C
相对湿度:<95%(25°C)
海拔高度:<2500m
外界干扰:无特强震动、无特强电磁场
供电电源:220VAC±15%,50Hz~60Hz
2、测量范围
电压:10~600V
电流:0.5~60A
频率:45Hz~65Hz
3、测试精度
电压、电流、频率:测量精度0.2级
功率:测量误差 < ±0.5%(CosΦ>0.1),±1.0%(0.02<CosΦ<0.1)
4、绝缘强度
电压、电流输入端对机壳的绝缘电阻≥100MΩ。
工作电源输入端对外壳之间承受工频2KV(有效值),历时1分钟实验。
