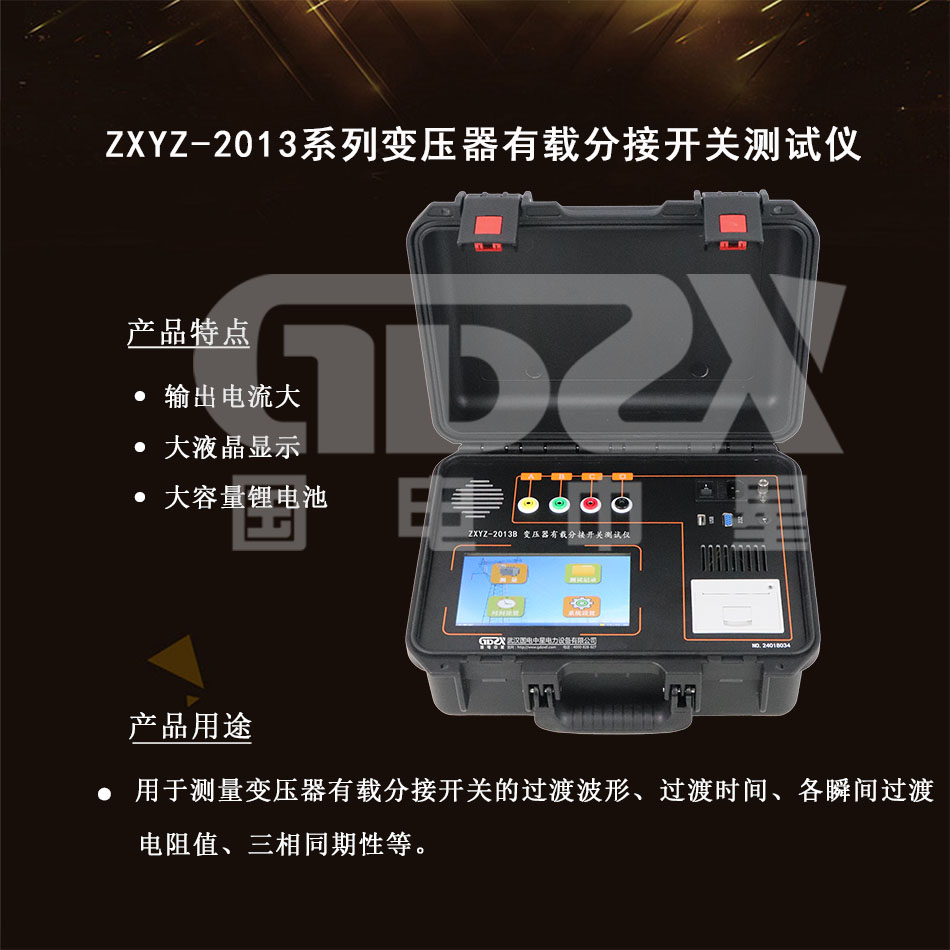

ZXYZ-2013系列变压器有载分接开关测试仪智能化程度高，全部中文菜单提示，操作简单。仪器体积小，重量轻，抗干扰能力强，大大减轻了现场工作人员的劳动强度，是发供电单位，变压器制造行业保障安全生产，提高产品质量的理想仪器。
性能特点
1. 仪器输出电流大，重量轻；
2. 测试Yn、Y、D型变压器,阻值不用换算直接显示；
3. 可带绕组、不带绕组测量；
4. 波形显示根据采样值自动调整电阻、时间值幅值
5. 具有完善的保护电路，可靠性强；
6. 7寸的大液晶显示，便于现场操作；
7. 内部可以自动保存500组数据。
技术指标
技术参数 | 详细参数 | |
输出电流 | 2.0A、1.0A、0.5A、0.2A
| |
测量范围 | 过渡电阻 | 0.3Ω～5Ω(2.0A) 1Ω～20Ω(1.0A) 5Ω～40Ω(0.5A) 20Ω～100Ω(0.2A) |
过渡时间 | 0～320ms | |
开路电压 | 24V | |
测量精度 | 过渡电阻 | ±(5%读数±0.1Ω) |
过渡时间 | ±(0.1%读数±0.2ms) | |
采样速率 | 20kHz | |
存储方式 | 本机存储 | |
外形尺寸 | 主机：360*290*170 （mm） | |
线箱：360*290*170（mm） | ||
仪器重量 | 主机6KG | |
线箱4.5KG | ||
测试线长度 | 标配13米，长度可以定制 | |
环境温度 | -10℃～50℃ | |
环境湿度 | ≤85%RH | |
工作电源 | AC220V±10% | |
电源频率 | 50±1Hz | |
ZXYZ-2013系列变压器有载分接开关测试仪选型一览表 | |
型号 | 规格 |

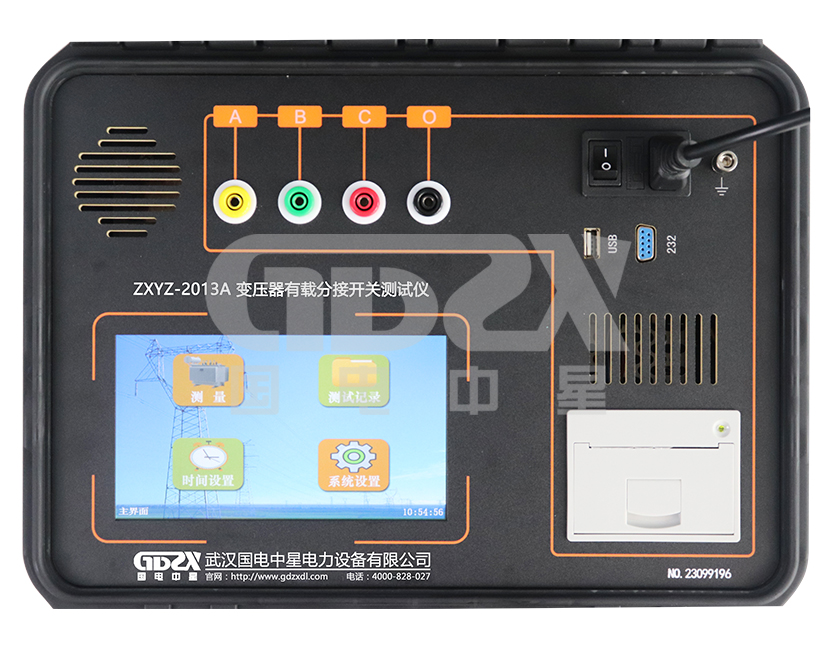

ZXYZ-2013A | 不带可充电锂电池 |

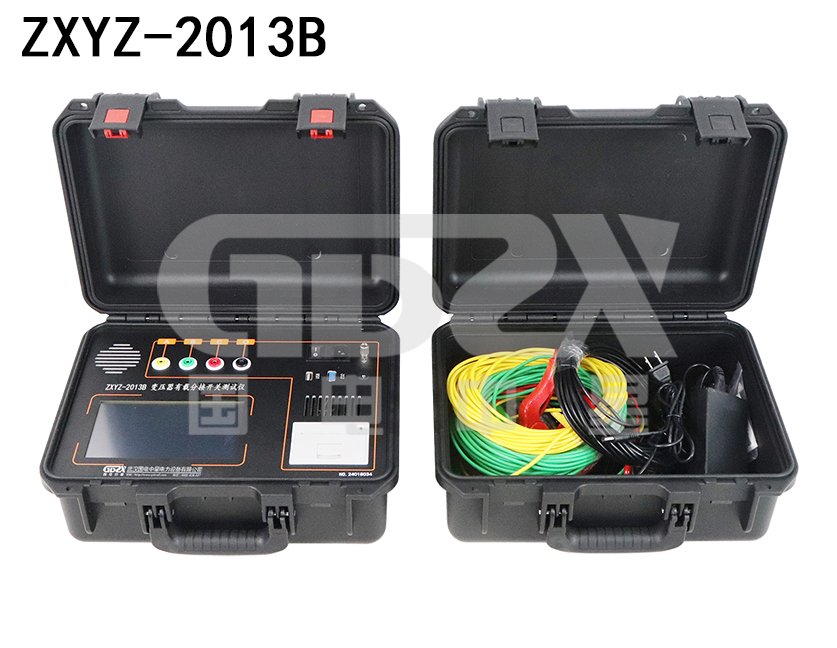

ZXYZ-2013B | 带可充电锂电池 |
注：了解更多国电中星产品信息请进入 产品中心 。服务热线：400-0828-027
