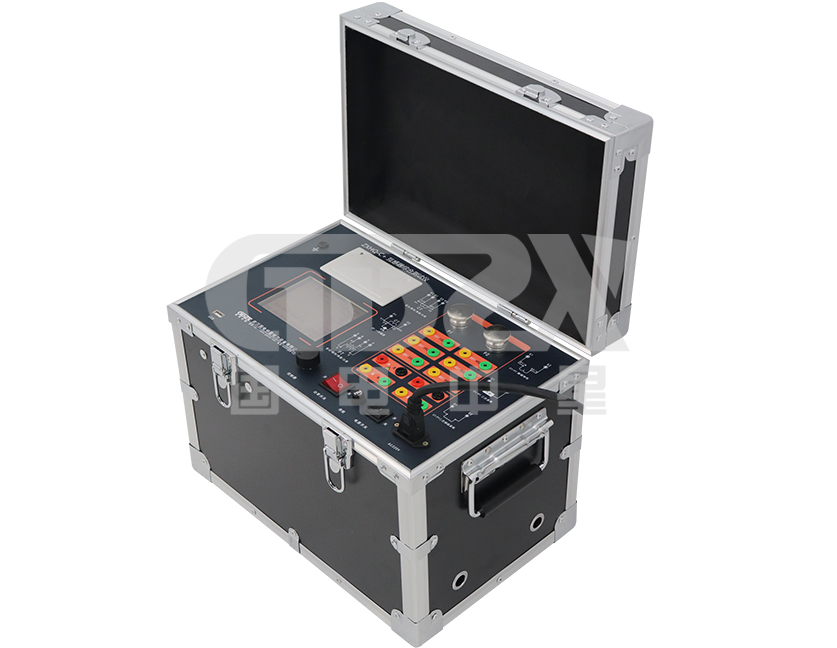

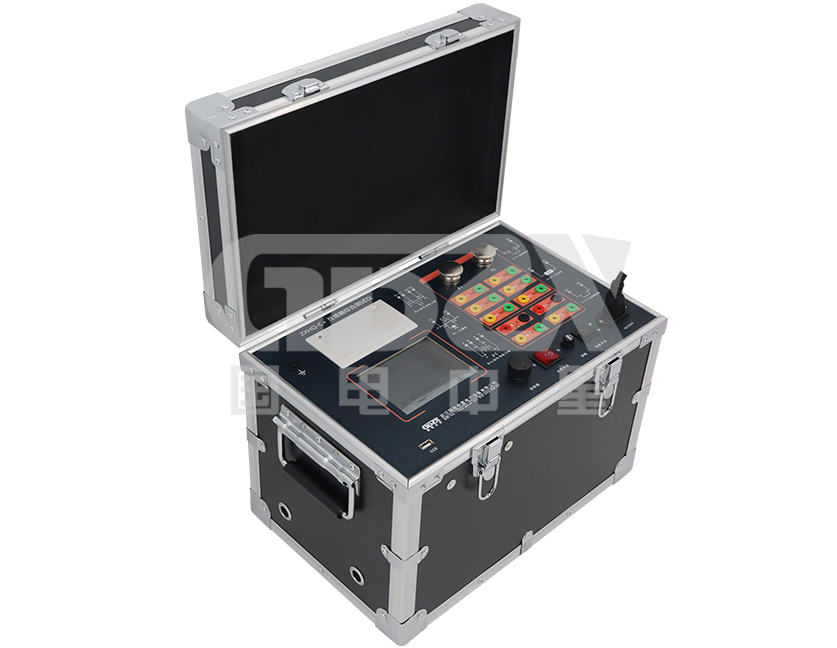

ZXHQ-C+互感器综合测试仪设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。
性能特点
1、支持检测CT和PT。
2、采用电压法和电流法检测原理，方便现场检测套管CT。
3、无级升压升流技术、无需外接其它辅助设备，单机即可完成所有检测项目。
4、自带微型快速打印机、可直接现场打印测试结果。
5、采用智能控制器，操作简单。
6、大屏幕液晶，图形化显示接口。
7、按规程自动给出CT/PT（励磁）拐点值。
8、自动给出5%和10%误差曲线。
9、支持六组同时测量。
10、可保存3000组测试资料，掉电后不丢失。
11、支持U盘转存资料，可以通过标准的PC进行读取，并生成检测报告。
12、小巧轻便≤22Kg，非常利于现场测试。
技术指标
| 项 目 | 参 数 | |
| 工作电源 | AC220V±10% 、50Hz | |
| 设备输出 | 0～2500V、5A（20A峰值） | |
| 大电流输出 | 0～1000A | |
| 励磁精度 | ≤0.5%（0.2%*读数+0.3%*量程） | |
| 二次绕组 | 范围 | 0.1～300Ω |
| 电阻测量 | 精度 | ≤0.5%（0.2%*读数+0.3%*量程） |
| 二次实际 | 范围 | 5～1000VA |
| 负荷测量 | 精度 | ≤0.5% |
| 角差 | 精度 | ±4min |
| 比差 | 精度 | ≤0.05% |
| CT | 范围 | 5～25000A/5A（5000A/1A） |
| 变比测量 | 精度 | ≤0.5% |
| PT | 范围 | 1～500KV |
| 变比测量 | 精度 | ≤0.5% |
| 工作环境 | 温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m | |
| 尺寸、重量 | 尺寸：410mm × 250mm × 300mm ， 重量：≤22Kg | |
注：了解更多国电中星产品信息请进入 产品中心 。服务热线：400-0828-027
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
