ZXMN-B模拟断路器装置

测试继电保护装置必不可少的设备

参考标准：

● 具有设计思想新颖、可靠耐用、接线方便、体积小、重量轻。
● 配有指示灯显示，操作直观、使用简单。

注：关于产品购买、技术维护等服务，欢迎致电! 4000-828-027

产品简介

ZXMN-B模拟断路器装置主要用于电力系统断电保护装置或成套继电保护屏的整组试验，可真实地模拟断路器装置的跳合闸时间。在整组试验时模拟高压断路器的跳闸及合闸，以避免由于重复的整组试验造成断路器反复分合带来的不良影响。

性能特点

本仪器采用全数字电路，时间为数字拨码设置，可实现模拟断路器跳合闸时间设置、三相/分相操作选择、输入信号逻辑控制等功能，从而模拟断路器的跳、合闸动作。

技术指标

1. 供电电源：AC200V±10%

2. 跳合闸操作为电源电压：DC220V、DC110V

3. 跳合闸阻抗选择：440Ω、220Ω、110Ω

4. 合闸时间选择：20-200ms

5. 跳闸时间选择：20-100ms

6. 模拟断路器常闭/常开接点容量为AC220V/5A。

注：了解更多国电中星产品信息请进入产品中心。服务热线：400-0828-027

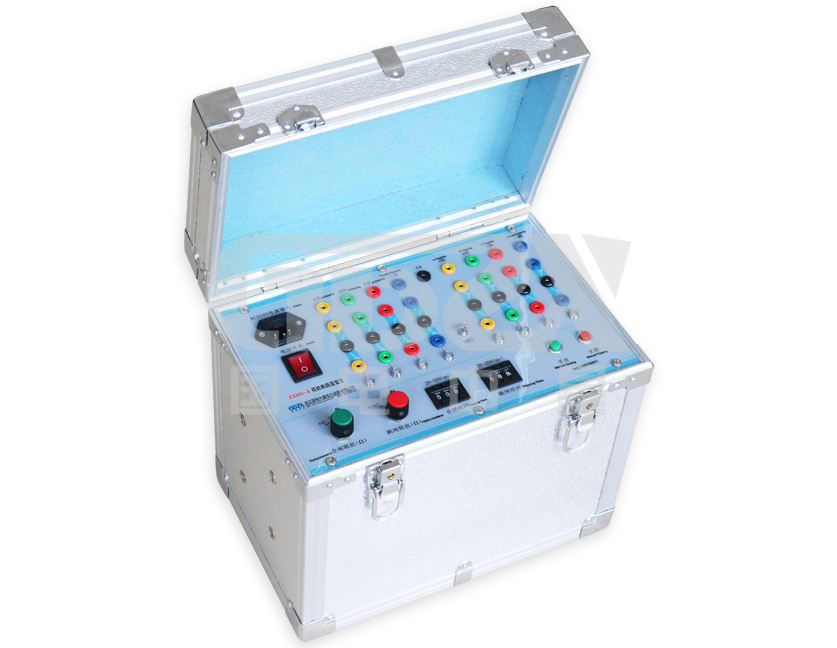

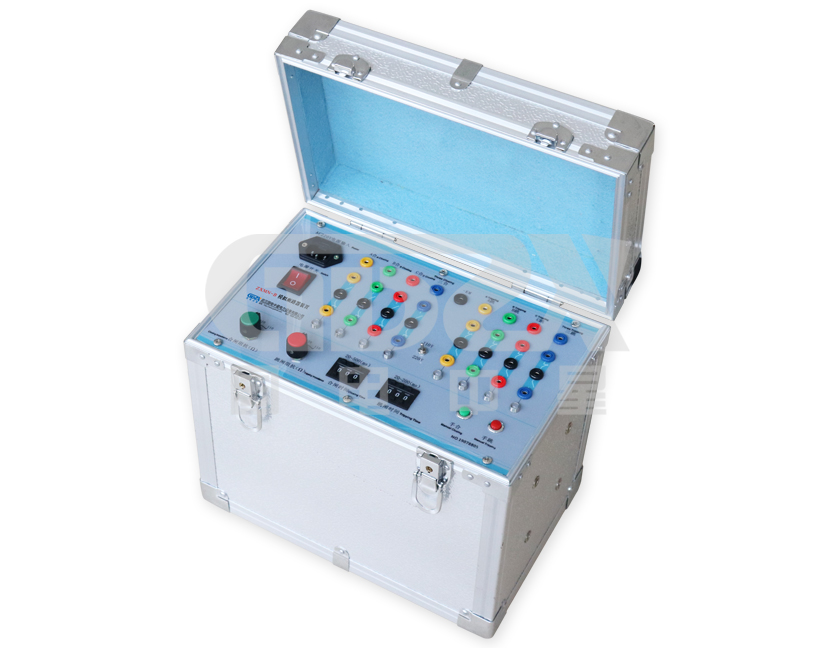

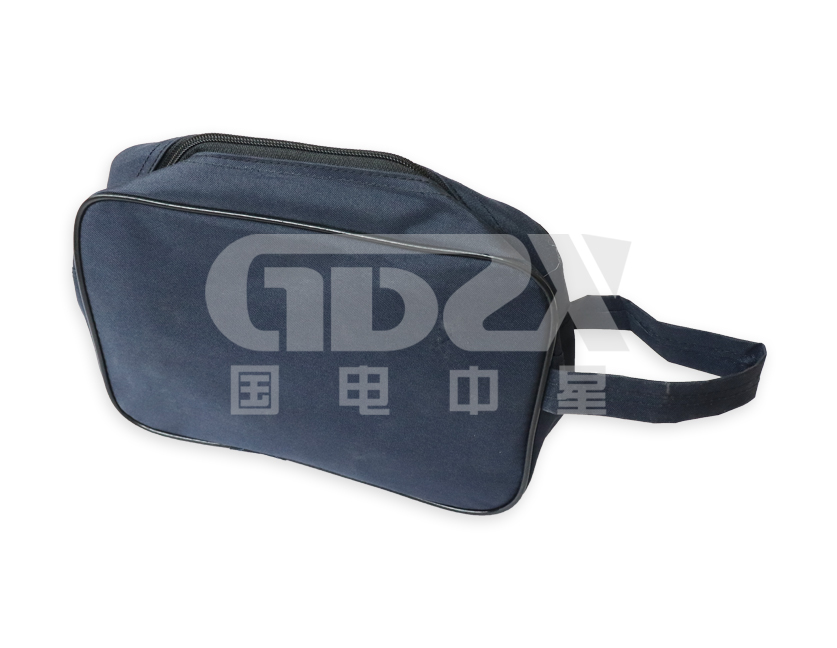

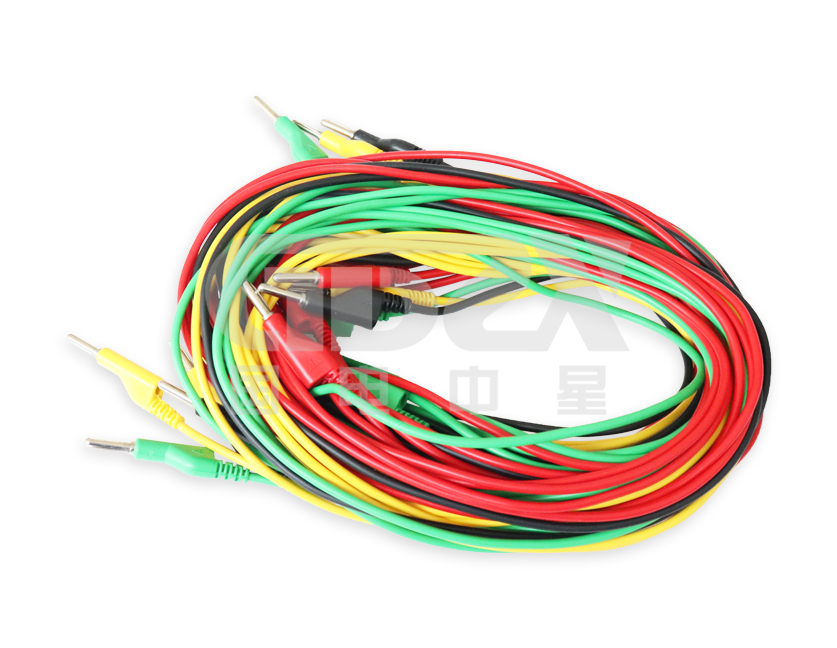

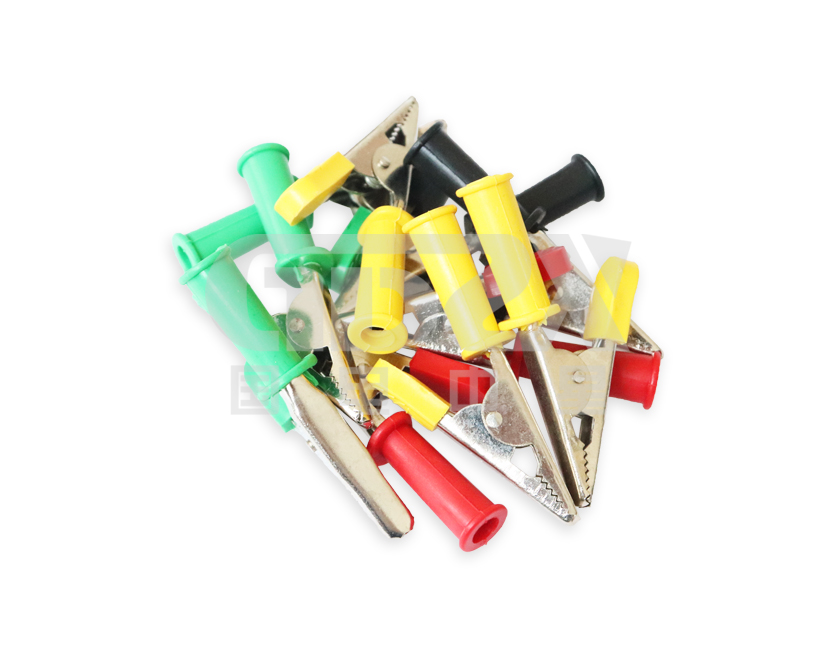

ZXMN-B模拟断路器装置组图

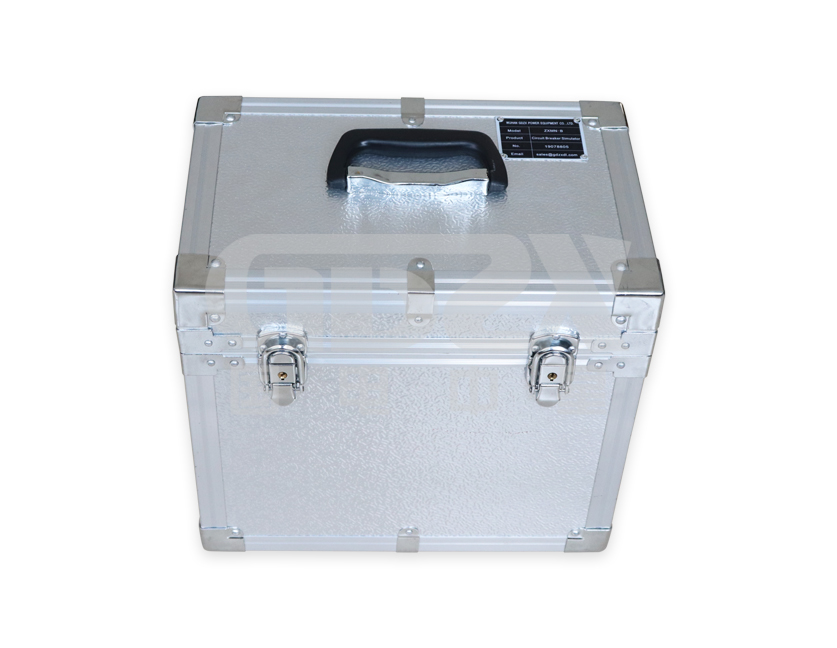

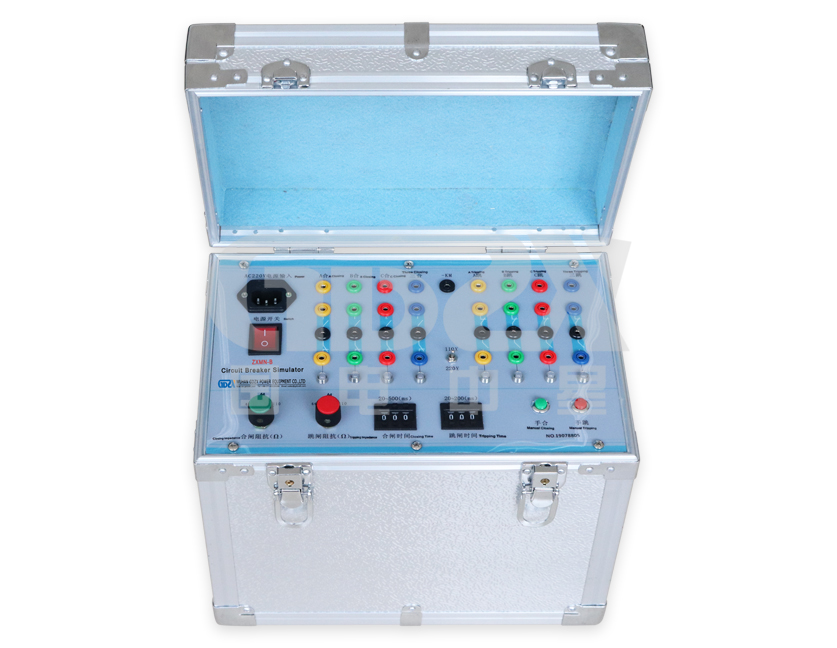

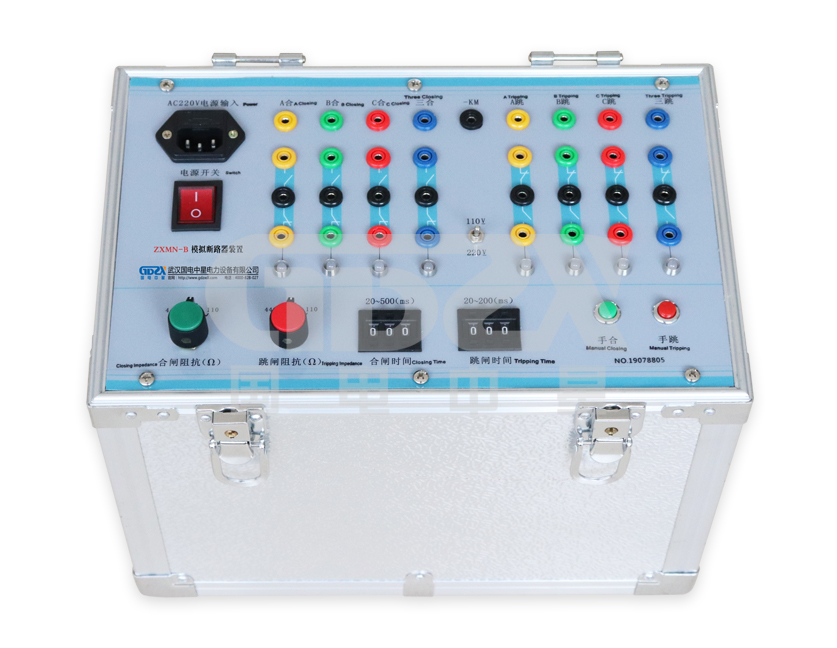

ZXMN-B模拟断路器装置细节图
