操作视频 无功补偿电容器是满足电力系统无功平衡的重要设备。无功补偿成套装置大量投入配电网使得系统有功与无功实时平衡。无功补偿装置应满足自动跟踪、实时补偿的要求，这就不可避免地要频繁投、切无功补偿电容器组。电容器组的投、切操作，就会产生过电流与过电压冲击，引起电容器损坏。为保证设备的可靠性，早期发现电容器缺陷，避免故障扩大，需要定期进行检测。

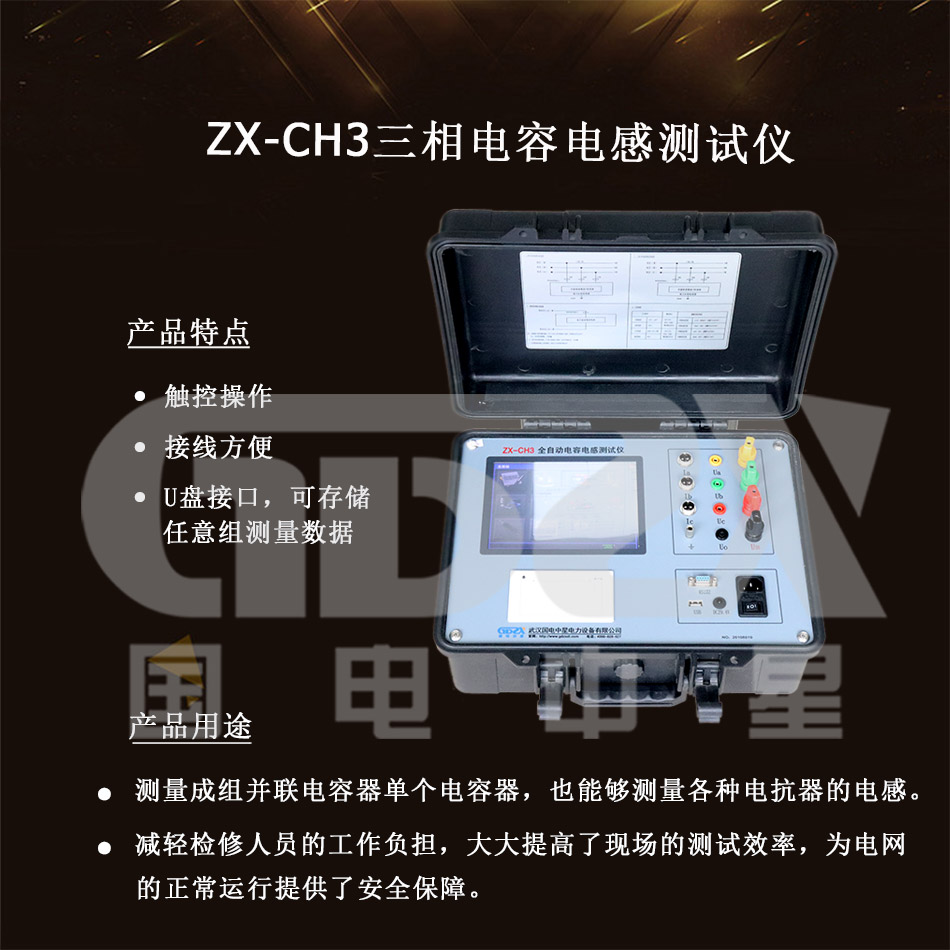

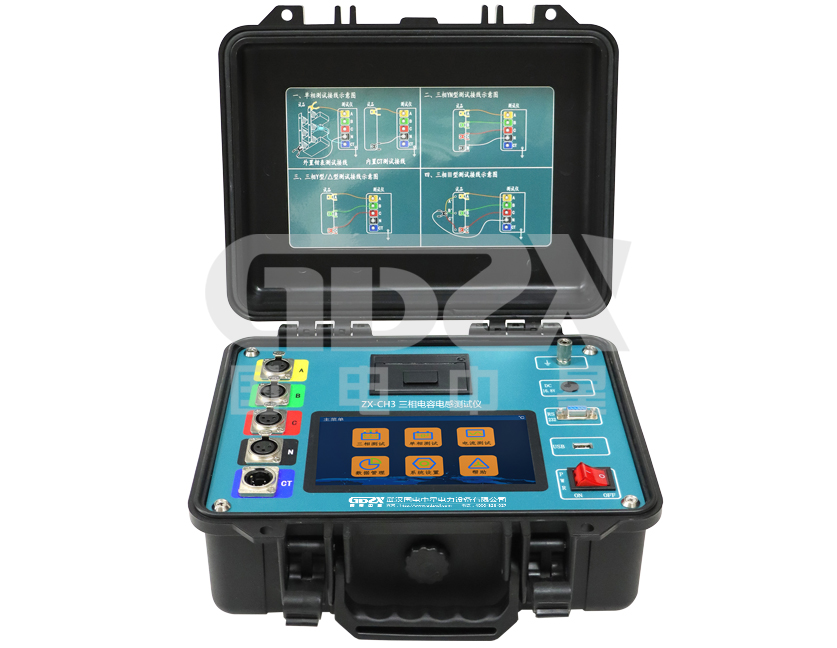

ZX-CH3系列三相电容电感测试仪是专门用于无功补偿系统的电容器和电抗器的测量。仪器采用测量原理与四端测量技术，测量成组并联电容器及各种电抗器。

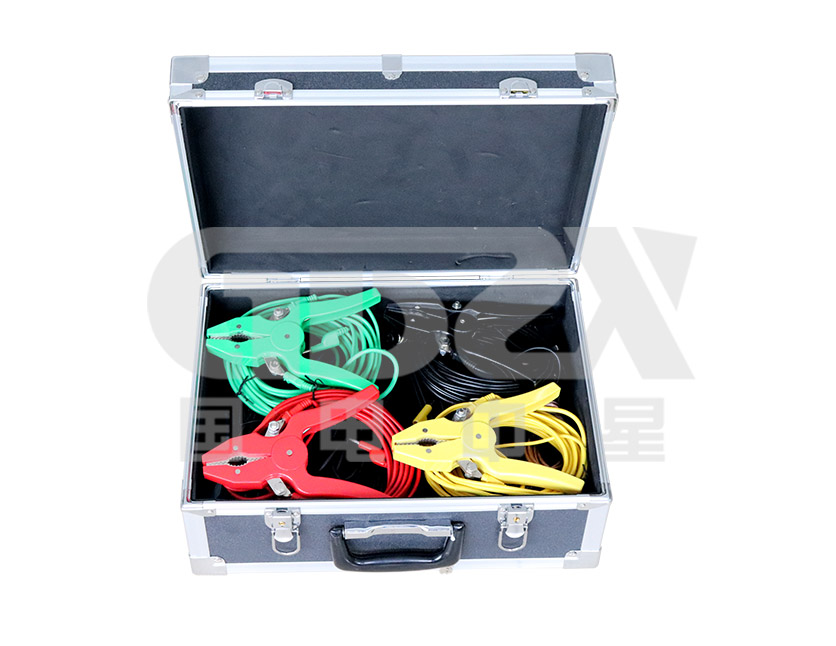

本仪器采用高精度、大开口钳形电流互感器进行电流测量，使用异频抗干扰电源输出，测试精度高、数据稳定，具有较强的抗干扰能力，能在强磁场环境中进行测试而精度不受影响，是一款高性能的专用补偿电容、电感测试仪。
产品别称
三相电容电感测试仪，全自动电容电感测试仪，电容电感测试仪
1. 采用高亮7寸彩色液晶屏，显示清晰，人机界面友好，阳光下可视。
2. 仪器可在不拆线的情况下，一次接线可完成三相电容器组的电容器测量。
3. 仪器同时具有电感、电阻、电流测量功能。
4. 仪器具有完善的过流保护功能。
5. 内置大容量非易失性存储器，可存储512组数据，支持查阅和导出。
6. 内置高精度时钟，实时显示时间。
7. 具有U盘存储功能。
8. 配备内置热敏打印机，用户可以通过打印按键自行打印测量结果，历史测试数据也可用打印机打印。
9. 集成了RS232接口和蓝牙，方便数据上传和操控。
10. 异频电源输出(55Hz)：仪器使用异频电源输出进行测试，大大提高了现场的抗干扰能力，可在高强度磁场中进行测试而精度不受影响；异频电源采用先进的逆变技术，具有软启、软停功能，大大减少对试品的冲击，更好的保护试品；同时电源输出采用先进的PID调节算法进行恒流限压输出，更加强了测量的精度和稳定性，同时输出短路也不会损坏仪器。
电容量程 | 0.1uF～6800uF | 电容精度 | ±（读数1%+0.01uF） |
电感量程 | 100uH～20H | 电感精度 | ±（读数2%+0.01mH） |
电流量程 | 10mA～60A | 电流精度 | ±（读数1%+0.5mA） |
电阻量程 | 50mΩ～20kΩ | 电阻精度 | ±（读数2%+1mΩ） |
1. 测试电压：AC25V±10%，50Hz；AC1.25V±10%，50Hz 25VA。
2. 分 辨 率：4位有效数字。
3. 主机尺寸：405mm×330mm×180mm。
4. 主机重量：8.5kg。
5. 环境温度：－10℃～﹢50℃。
6. 环境湿度：≤85℅RH，不凝露。
7. 工作电源：AC220V ±10%。
电压测量精度 ±0.05%
ZX-CH3系列三相电容电感测试仪选型一览表 | |
型号 | 功能参数 |
ZX-CH3 | 三相/不带电池/配国产钳 |
ZX-CH31 | 三相/带电池/配国产钳 |
