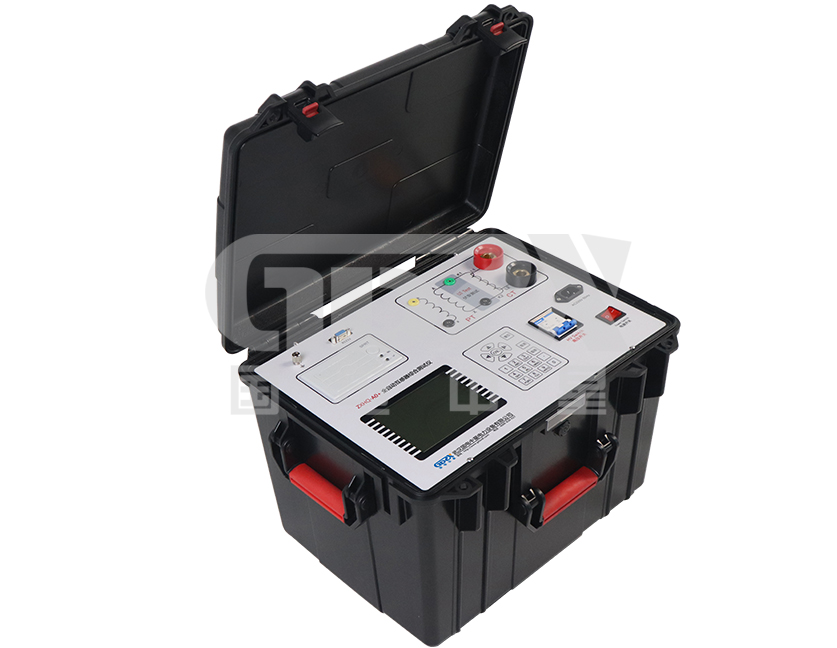

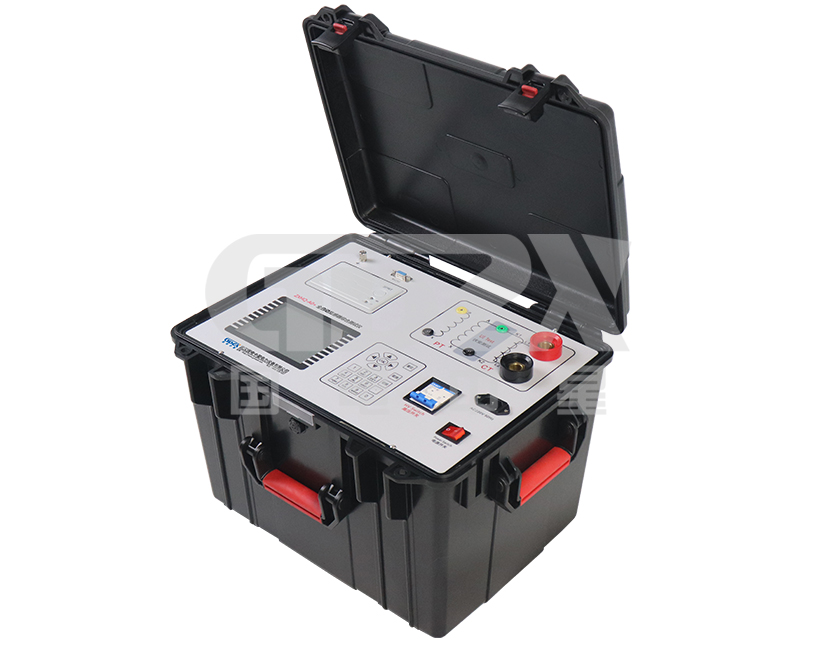

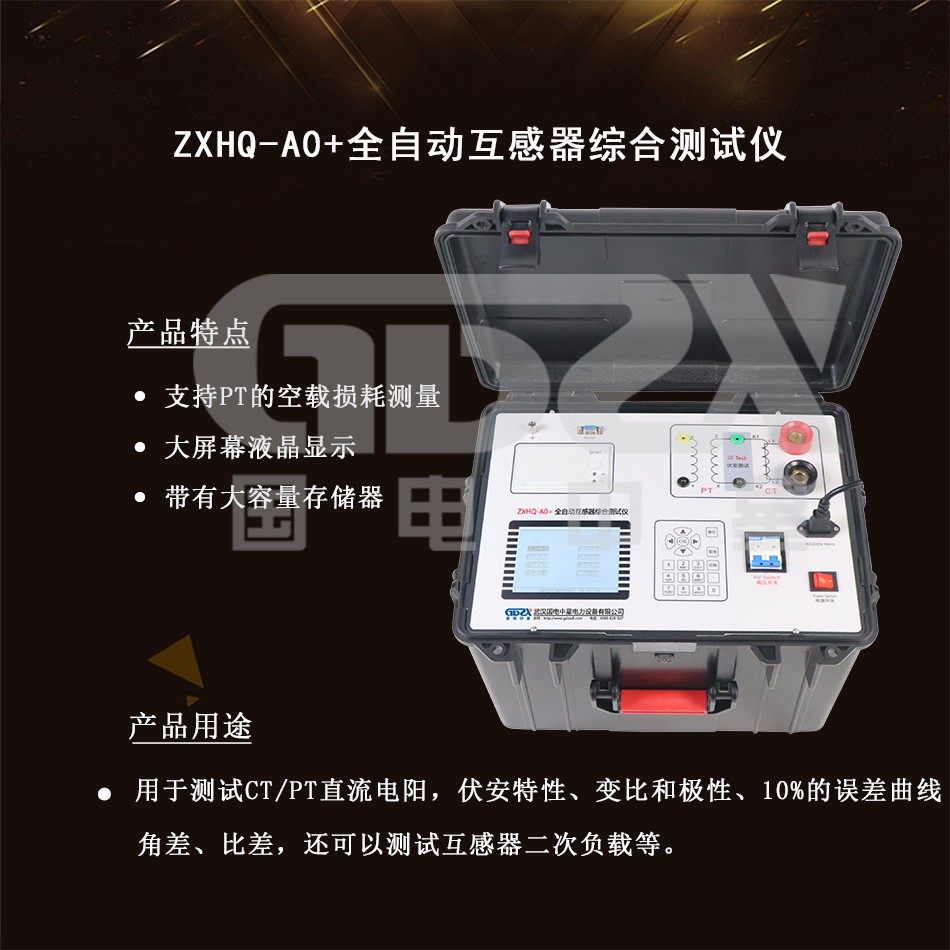

操作视频ZXHQ-A0+全自动互感器综合测试仪仅需设定测试的电压、和电流，装置将自动升压并能自动将伏安特性测试曲线给描出来，省去手动调压、人工记录、描曲线等烦琐劳动。快捷、简单、方便。不仅可测试CT/PT直流电阳，伏安特性、变比和极性、10%的误差曲线、角差、比差，还可以测试互感器二次负载，CT通流测试和PT交流耐压测试，还支持电压法测试，因此可以满足套管CT和GIS内CT的测试。试验单机输出电压0-2500V、电流0-20A，可以满足大部分互感器伏安特性试验。220V单电源输入，避免了使用380V时的危险。
1. 功能全面：不仅可测试励磁特性/伏安特性、变比和极性、10% & 5%的误差曲线、角差、比差，还可以进行互感器二次负载测试、交流耐压测试、通流测试。
2. 使用方便：仅需设定测试的最大电压和最大电流，装置将自动升压并能自动将励磁特性/伏安特性测试曲线描绘出来，自动计算拐点。
3. 支持PT的空载损耗测量，在PT励磁特性测试的过程中，自动计算空载损耗、功率因数。
4. 220V单电源输入，避免了使用380V时的危险。
5. 励磁特性/伏安特性试验时，单机输出电压0-1000V、电流0-10A，可以满足110kV、2A互感器励磁特性/伏安特性试验。

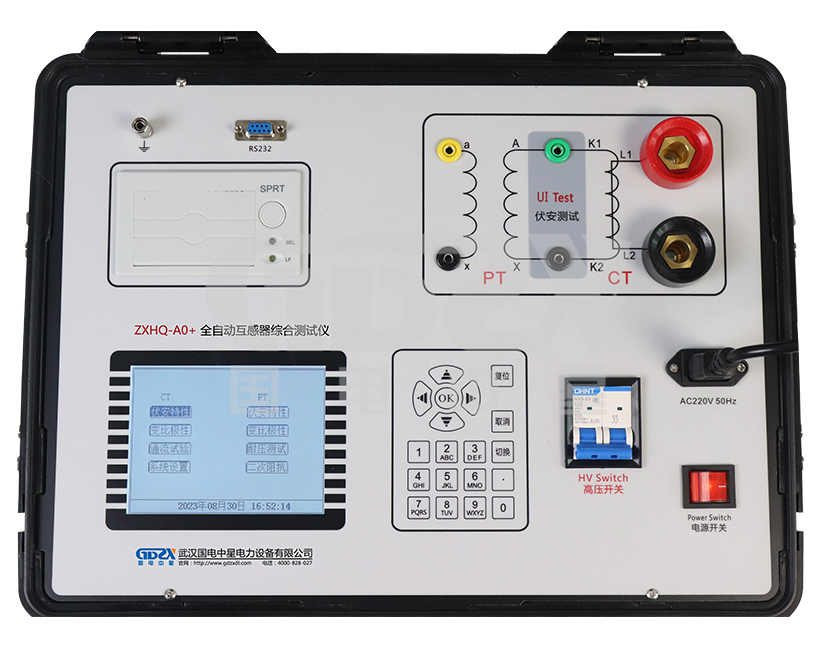

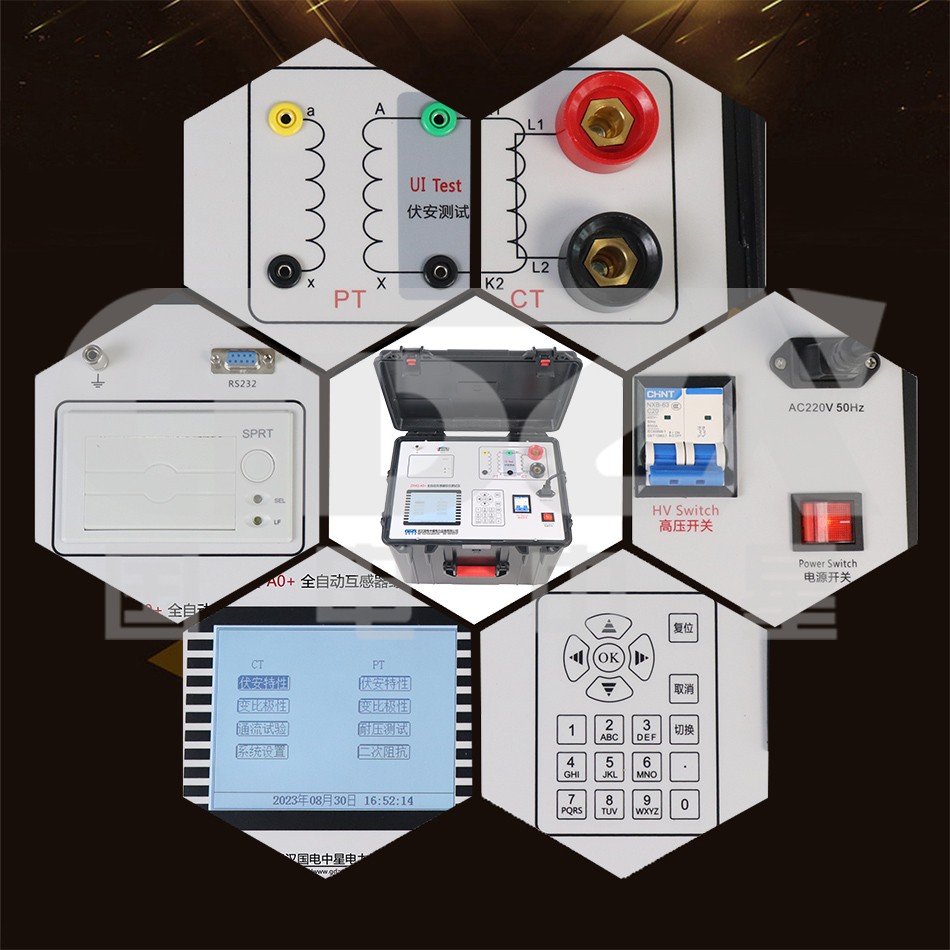

6. 大屏幕液晶显示，测试时直接显示伏安曲线图，直观方便。自带微型打印机，可方便打印测试数据。
7. 采用数字键盘，方便数字输入。
8. 带有大容量存储器，可存储3000组测试数据，掉电不丢失。
升压器输出电流电压 | 1A/1000V 2A/600V 5A/220V 10A/30V | |
电流发生器输出电流 | 0 ~ 800A | |
输出功率 | 3000VA | |
励磁特性测试精度 | ±0.5% | |
空载特性测试精度 | ±0.5% | |
CT变比测量 | 范围 | 1 ~ 12000 |
精度 | ±0.2% | |
PT变比测量 | 范围 | 1 ~ 10000 |
精度 | ±0.2% | |
交流负载测量 | 范围 | 0 ~ 1000VA |
精度 | 0.5%±0.05VA | |
输入电源电压 | AC200V ~ 240V，50Hz | |
工作环境 | 温度：-10οC ~ 50οC， 湿度：≤90% | |
尺寸、重量 | 尺寸425 mm×290 mm×310mm 重量:30kg | |
注：了解更多国电中星产品信息请进入 产品中心 。服务热线：400-0828-027
-
