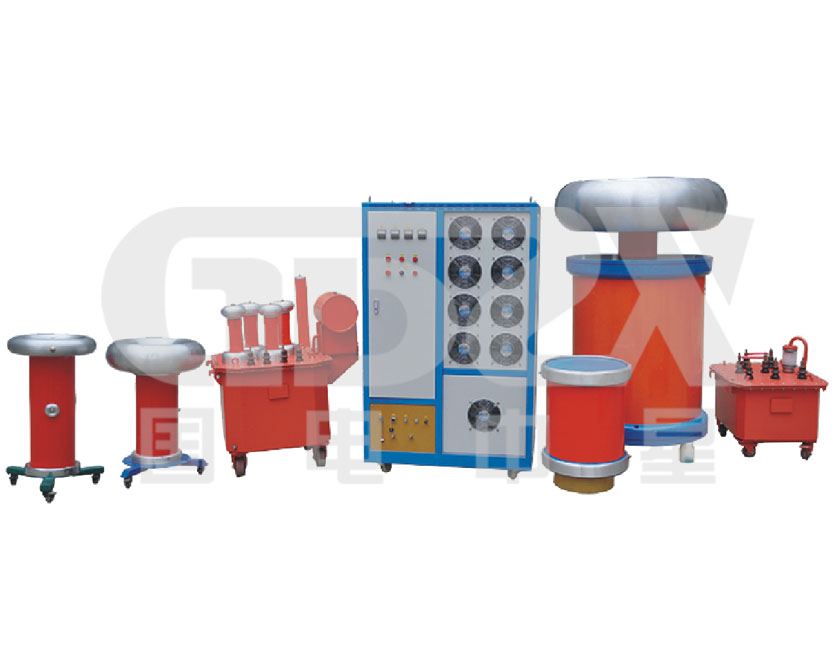

ZXGXZ系列调感式发电机耐压谐振装置要求采用工频电压，目前国标对工频电压的频率定义为45
Hz～65Hz，但是在很多试验场合,要求对发电机进行的是50 Hz ±2
Hz的交流试验，而发电机定子绕组的对地电容量又比较大，国内目前大多数试验单位采用的是谐振变压器对它进行试验，但是谐振变压器本身很重，动辄上吨，现场试验很不方便。我公司针对此现状设计制定了调频调感式发电机交流耐压谐振装置。
产品别称
变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、调感式变频谐振耐压装置、发电机交流耐压谐振升压装置
性能特点
1、由于谐振无功全补偿，电源和设备的功率仅为被试品所需容量的1/10以下（1/ Q>10）；同容量的体积小，重量轻，装置输出容量大而所需配置的电源容量小，价廉，使用操作便捷而安全。
2、串联谐振实际是个电流滤波回路，使通过被试品的电流基本是基波电流，输出电压的波形畸变率小，优于现有所有类型的交流耐压设备。
3、试品闪络或击穿后的短路电流仅为短路前试验电流的1/10以下的（1/Q）能有效防止击穿后扩大对故障点的损伤。
4、闪络后立即自动熄弧，熄弧后恢复谐振状态电压建立的过程较长（秒数）是一个稳态的建立过程，既无电压过冲之虑更无微秒级毫秒级瞬态过程的恢复过电压的危险。
技术指标
| 额度输出电压 | 0～60kV（AC有效值）及以下 |
| 输出频率 | 50Hz |
| 谐振电压波形 | 纯正弦波,波形畸变率≤1% |
| 工作制 | 满功率连续工作时间1min |
| 品质因素 | 10～40 |
| 试验容量 | 3000kVA及其以下 |
| 工作电源 | 380V±15%、工频50Hz |
常规配置及适用范围：
| 适用范围(出口电压20kV及以下电压等级的发电机或电机的交流耐压试验，频率：50Hz±2Hz) | |
| ZXGXZ-100/50 | |
| 控制台 | 10kW/220V |
| 电抗器 | 50kV/1A一台；50kV/1A一台 |
| 激励变压器 | 10kW/5kV |
| 分压器 | 50kV/500pF |
| 适用对象 | 发电机0.07～0.13uF；10kV电缆(300mm2)≤1.0km |
| ZXGXZ-150/50 | |
| 控制台 | 15kW/380V |
| 电抗器 | 50kV/1.5A一台；50kV/1.5A一台 |
| 激励变压器 | 15kW/5kV |
| 分压器 | 50kV/500pF |
| 适用对象 | 发电机0.13～0.2uF；10kV电缆(300mm2)≤1.5km |
| ZXGXZ-225/50 | |
| 控制台 | 25kW/380V |
| 电抗器 | 50kV/1.5A两台；50kV/1.5A一台 |
| 激励变压器 | 25kW/5kV |
| 分压器 | 50kV/500pF |
| 适用对象 | 发电机0.2～0.27uF；10kV电缆(300mm2)≤2.5km |
| ZXGXZ-350/50 | |
| 控制台 | 30kW/380V |
| 电抗器 | 60kV/2A两台；60kV/2A一台 |
| 激励变压器 | 30kW/5kV |
| 分压器 | 50kV/500pF |
| 适用对象 | 发电机0.27～0.33uF |
电力系统常用发电机的电容量参考表：
| 类别 | 发电机 | ||||
| 型号 | 生产厂家 | 额定容量MW | 额定电压kV | 相电容μF | |
| 火力发电机 | T2-12-2 | 12 | 6.3 | 0.1 | |
| TQ-25-2 | 2 | 6.3 | 0.19 | ||
| TBC-30 | 30 | 6.3 | 0.2 | ||
| TB2-30-2 | 30 | 6.3 | 0.2 | ||
| TQN-50-2 | 50 | 10.5 | 0.209 | ||
| TB-50-2 | 50 | 10.5 | 0.26 | ||
| TB-60-2 | 60 | 10.5 | 0.25 | ||
| TQN-100-2 | 100 | 13.8 | 0.234 | ||
| WT23S-083AF3 | 300 | 15 | 0.29 | ||
| TB-320-2 | 320 | 20 | 0.3 | ||
| T264/640 | 600 | 20 | 0.368 | ||
| QF-30-2 | 30 | 6.3 | 0.1 | ||
| QF-60-2 | 60 | 6.3 | 0.234 | ||
| QF-60-2 | 60 | 10.5 | 0.33 | ||
| QFS-125-2 | 上海电机厂 | 125 | 13.8 | 0.08～0.12 | |
| QFSN-200-2 | 哈尔滨电机厂 | 200 | 15.75 | 0.19～0.21 | |
| QFQS-200-2 | 东方电机厂 | 200 | 15.75 | 0.1928～0.21 | |
| QFS-300-2 | 上海电机厂 | 300 | 18 | 0.16～0.2 | |
| QFSN-300-2 | 上海电机厂 | 300 | 18 | 0.18～0.2 | |
| QFSN-600-2 | 600 | 20 | 0.234 | ||
| ATB-2 | 美国GE公司 | 352 | 23 | 0.268 | |
| TBB-200-2 | 前苏联 | 200 | 15.75 | 0.107 | |
| TBB-500-2 | 500 | 20 | 0.25 | ||
| TBB-320-2 | 前苏联 | 320 | 20 | 0.31 | |
| TBB-800-2 | 800 | 24 | 0.25 | ||
| 2-105*234 | 美国西屋公司 | 600 | 20 | 0.2 | |
| 50WT23E-138 | ABB | 600 | 22 | 0.253 | |
| 同步调相机 | TT-15-8 | 15 | 6.6 | 0.108 | |
| TT-30-6 | 30 | 10.5 | 0.2 | ||
注：了解更多国电中星产品信息请进入 产品中心 。服务热线：400-0828-027
