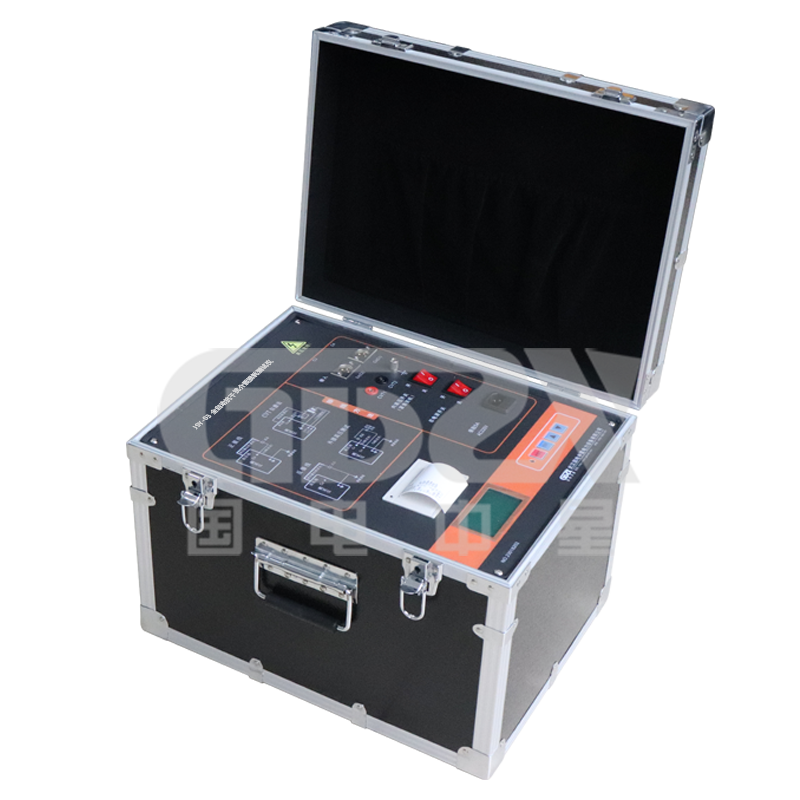

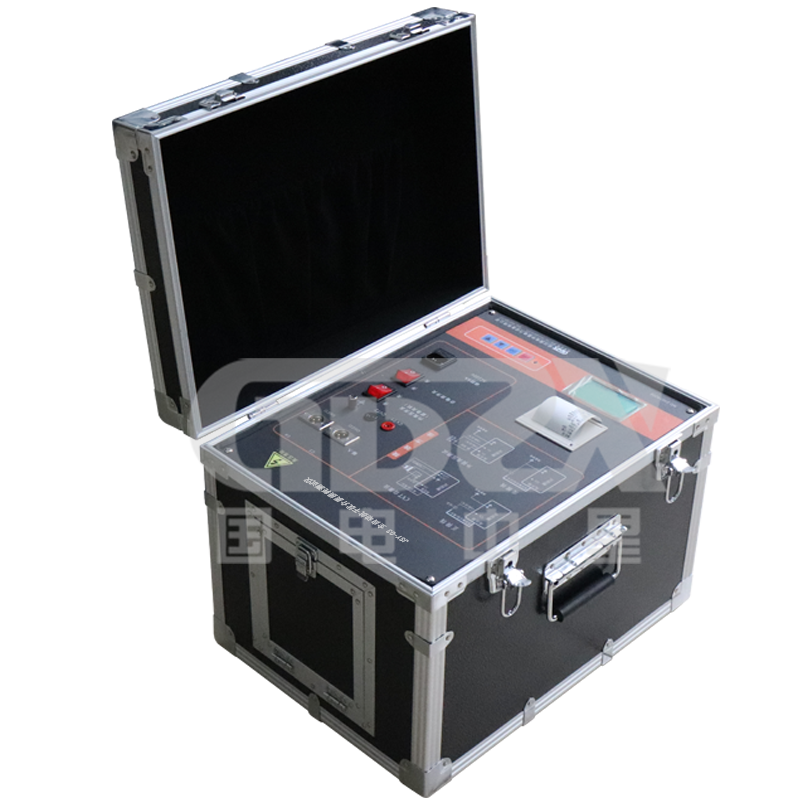

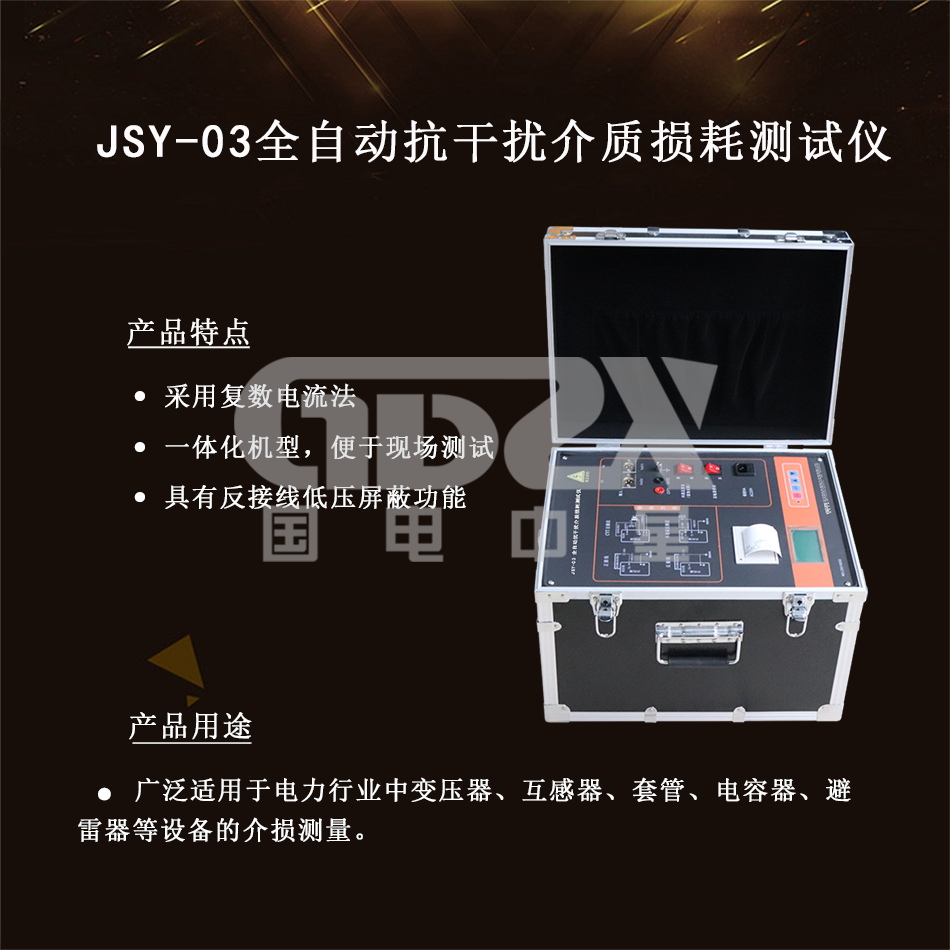

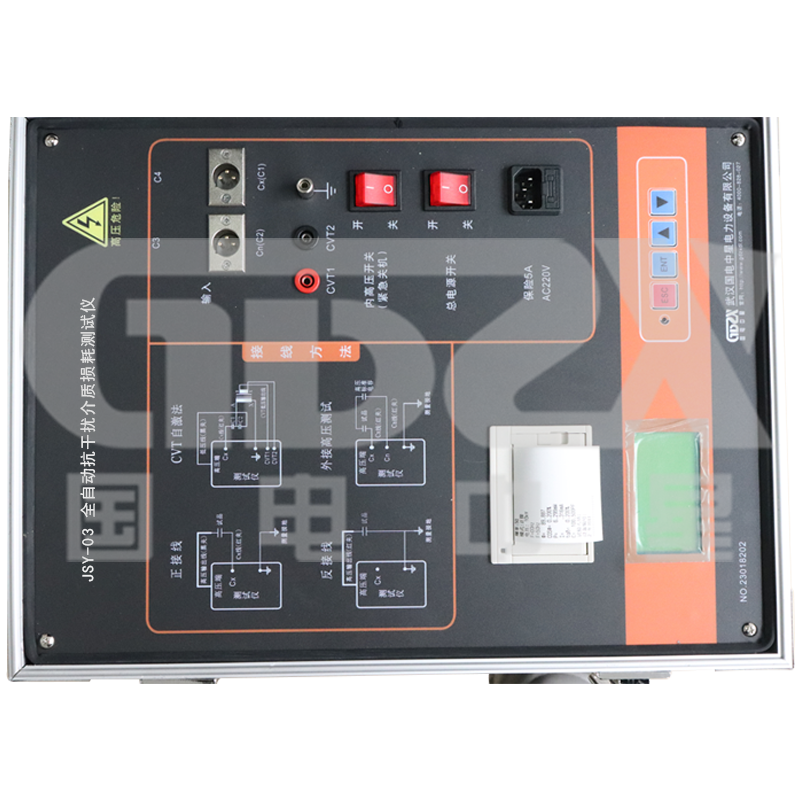

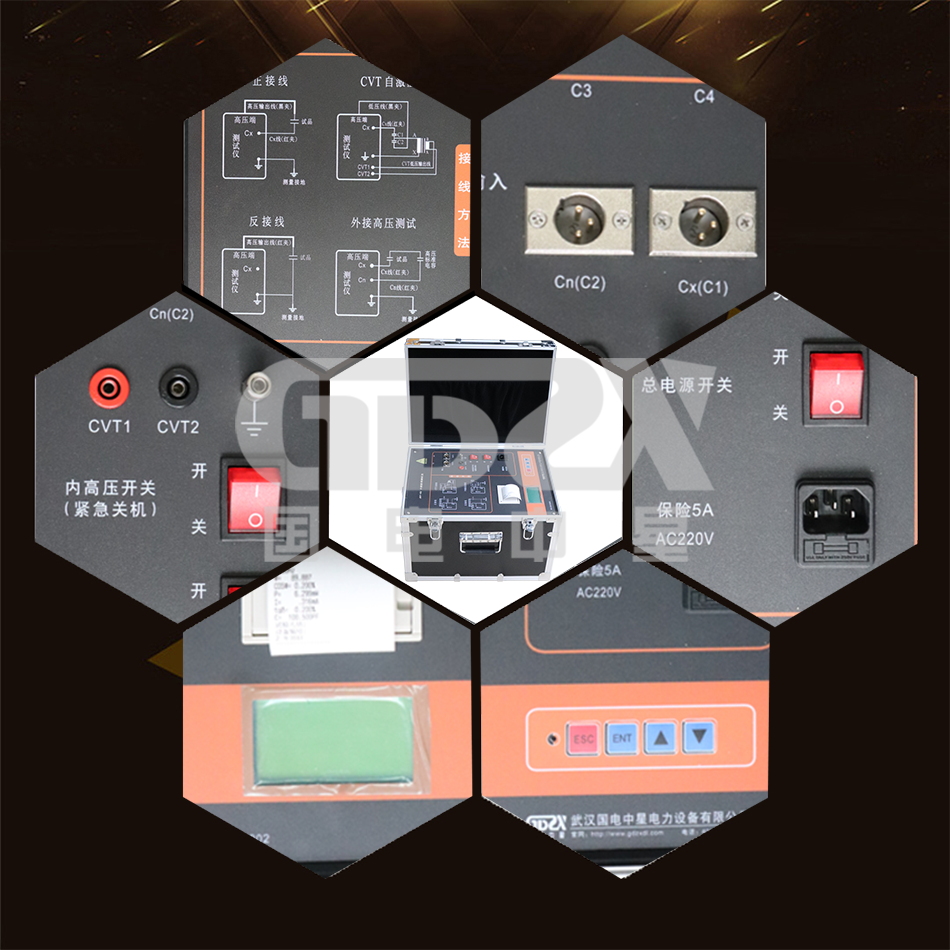

JSY-03介损测试仪突破了传统的电桥测量方式,采用变频电源技术,利用单片机、和现代化电子技术进行自动频率变换、模/数转换和数据运算;达到抗干扰能力强、测试速度快、精度高、全自动数字化、操作简便;电源采用大功率开关电源,输出45Hz和55Hz纯正弦波,自动加压,可提供10千伏的电压;自动滤除50Hz干扰,适用于变电站等电磁干扰大的现场测试。广泛适用于电力行业中变压器、互感器、套管、电容器、避雷器等设备的介损测量。
产品别称
介损测试仪、抗干扰介损测试仪、全自动介损测试仪、异频介损测试仪、异频介质损耗测试仪、抗干扰介质损耗测试仪、全自动介质损耗测试仪、介质损耗测试仪
1. 仪器采用傅立叶变换数字滤波技术,测量电容、介质损耗及其它参数。测试结果精度高,便于实现自动化测量。
2. 仪器采用了变频技术来消除现场50Hz工频干扰,即使在强电磁干扰的环境下也能测得可靠的数据。
3. 使用全触摸超大液晶显示器,操作简单。全触摸液晶显示屏,超大全图形操作界面,每过程都非常清晰明了,操作人员不需要额外的专业培训就能使用。轻轻触摸就能完成整个过程的测量。
4. 存储数据:内部配备有日历芯片和大容量存储器,能将检测结果随时保存,随时可以查看历史记录,并可以打印输出。当前时间和存储时间都能随时显示和打印。
5. 科学数据管理:仪器数据可以通过U盘导出,可在任意一台PC机上通过专用软件,查看和管理数据。
6. 仪器操作简便,测量过程由微处理器控制,只要选择好合适的测量方式,数据的测量就可在微处理器控制下自动完成。
7. 一体化机型,内附标准电容和高压电源,便于现场测试,减少现场接线。
8. 仪器测量准确度高,可满足油介损测量要求,因此只需配备标准油杯,和专用测试线即可实现油介损测量。
9. 具有反接线低压屏蔽功能,在220kV CVT 母线接地情况下,对C11 可进行不拆线10kV反接线介损测量。
10. 能够做交流耐压试验。方便PT,CT二次做交流耐压,400V低压系统做耐压试验。
11. 能够识别外接高压电源频率40Hz~300Hz,允许用工频电源或串连谐振电源做大容量高电压介损试验。
12. 具有CVT测试功能,可实现CVT的自激法测试,可设置高压电压/电流、低压电压/电流4个保护限制,确保人身、设备安全。
13. 测试CVT时候,不仅能够自动测试C1和C2的电容值和介损值,而且能够测试CVT设备的总电容和介损值
14 自带热敏打印机可打印输出,带日历时钟,方便用户出测试报告, 带有U盘输出。
15. 带计算机接口。一台计算机可控制32台仪器,可集成到综合高压试验车上,实现测量、数据处理和报表输出。
16. 接地保护功能,当仪器不接地线或接地不良时,仪器不进入正常程序,不输出高压。过流保护功能,在试品短路或击穿时仪器不受损坏。
触电保护功能,当仪器操作人员不小心触电时候,仪器会立即切断高压,保障试验人员的安全。
1.准 确 度:Cx:±(读数×1%+1pF)
Tgδ:±(读数×1%+0.00040)
2.抗干扰指标:变频抗干扰,在200%干扰下仍能达到上述准确度
3.电容量范围:
1)内施高压:3pF~60000pF/10kV
60pF~1μF/0.5kV
2)外施高压:3pF~1.5μF/10kV 60pF~30μF/0.5kV
4.分 辨
率:0.001pF,4位有效数字
5.tgδ范围:不限,分辨率0.001%,电容、电感、电阻三种试品自动识别。
6.试验电流范围:10μA~1A
7.内施高压:设定电压范围:0.5~10kV
1)输出电流:200mA
2)升降压方式:连续平滑调节
3)试验频率:45、50、55、60、65Hz单频
45/55Hz、55/65Hz、47.5/52.5Hz自动双变频
4)频率精度:±0.01Hz
8.外施高压:正接线时试验电流1A,工频或变频40-70Hz
反接线时试验电流10kV/1A,工频或变频40-70Hz
9.CVT自激法低压输出:输出电压3~50V,输出电流3~30A
10.测量时间:约40s,与测量方式有关
11.输入电源:180V~270VAC,50Hz±1%,市电或发电机供电
12.计算机接口:标准RS232接口
13.打
印 机:炜煌A7热敏微型打印机
14.环境温湿度:-10℃~50℃;<90%
15.尺寸重量:460×360×350mm;28kg
注:了解更多国电中星产品信息请进入 产品中心 。服务热线:400-0828-027
企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
-
