操作视频ZXCJA系列冲击电流发生器主要用以检验电气设备耐受强冲击电流的能力，广泛应用于避雷器和电气及电子设备在运行条件下对振荡波抗扰度试验，也可以用于其它研究性试验顶目。
该系列冲击电流发生器可产生，1/<20μS，4/10μS，8/20μS,10/350μS、18/40μS，10/1000μS标准冲击电流波形，波形的技术指标符合国家标准和IEC标准的规定。其主要包括：冲击电流发生器本体、充电装置、调波电阴、调波电感、控制系统。
产品别称
雷击电流发生器、冲击电流发生器
1.体积小、结构紧凑、调波方便。
2.输出电流大(4/10μS波形达到120kA)。
3.液晶屏显示，内置计算机控制，人机对话，操作简单。
4.采用进口无感大功率，确保浪涌波形一致性。
5.主开关采用电子开关放电模式，输出极性自动切换
6.本装置采用下球气缸推动触发方式，同步性能好，动作可靠。
7.每只主电容器套管上都串有一只大能量的无感吸能电阻，确保主电容器的安全。
8.采用恒流充电计算机测量控制一体化系统，自动化程度高，抗干扰能力强。
六种冲击电流波形发生器的主要参数 | |
额定电压 | 50±kV或±120kV |
2000μS方波冲击电流幅值 | 1.5kA±5% |
1/＜20μS陡波冲击电流值 | 20kA±5% |
4/10μS冲击电流幅值 | 100kA±5% |
8/20μS雷电冲击电流幅值 | 40kA±5% |
30/80μS操作冲击电流幅值 | 2kA±5% |
五种冲击电流波形发生器的主要参数 | |
额定电压 | 50±kV或±120kV |
1/＜20μS陡波冲击电流值 | 20kA±5% |
4/10μS冲击电流幅值 | 100kA±5% |
8/20μS雷电冲击电流幅值 | 40kA±5% |
30/80μS操作冲击电流幅值 | 2kA±5% |
18/40μS冲击电流幅值 | 20kA±5% |

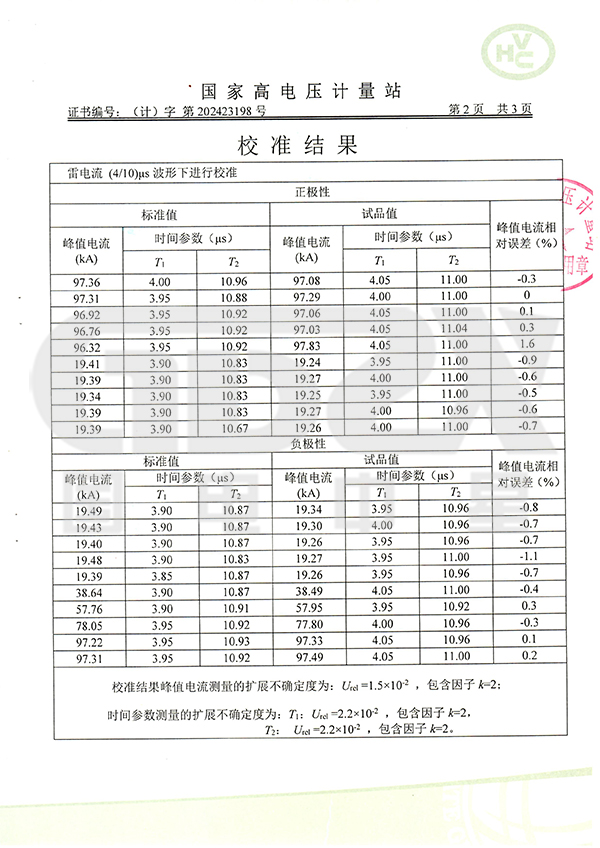

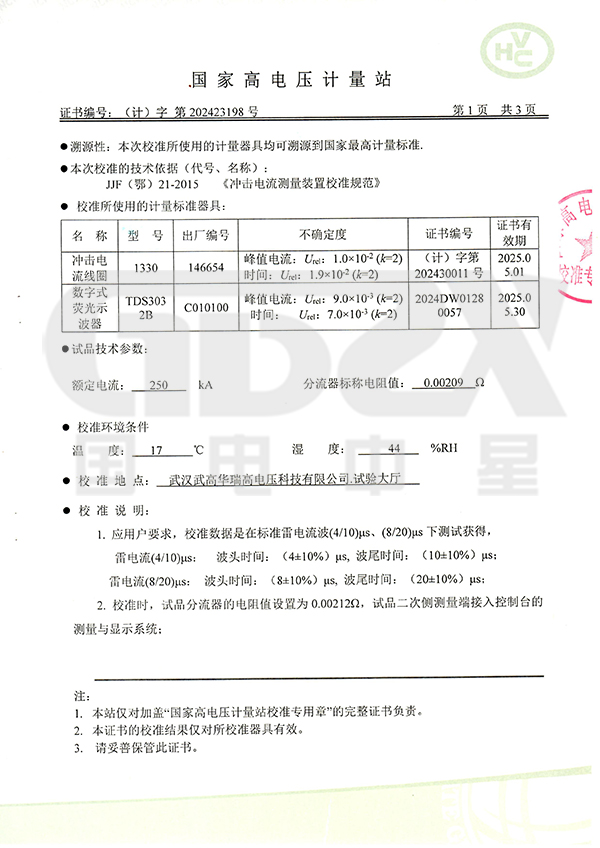

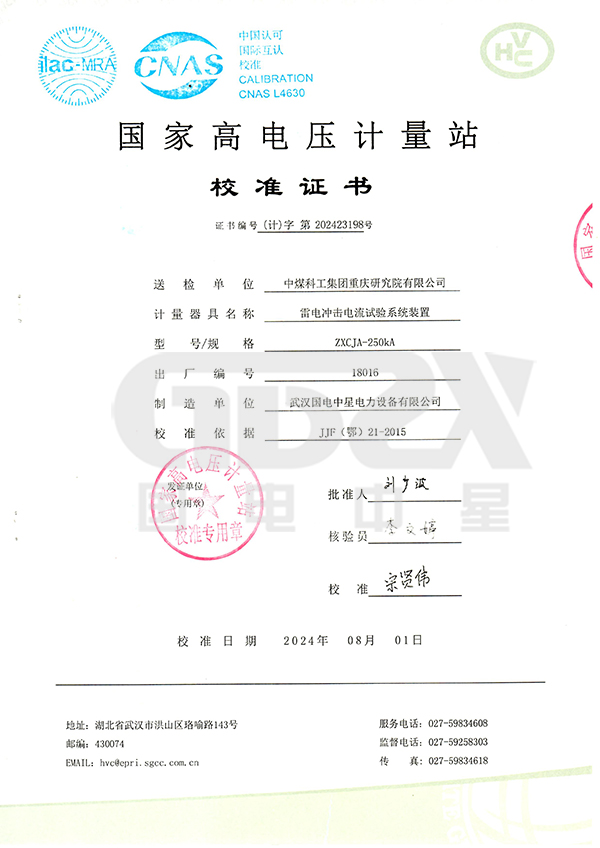

企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系
-
