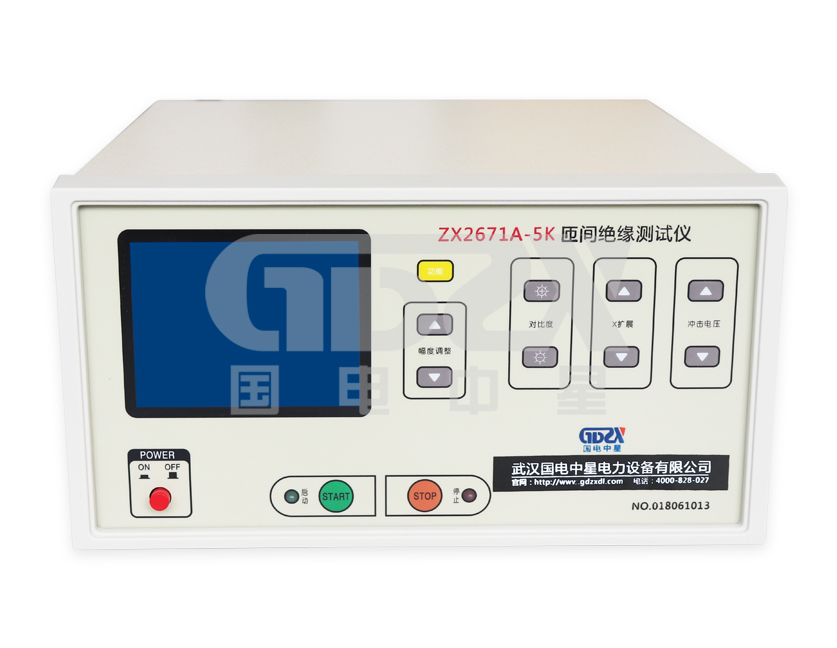

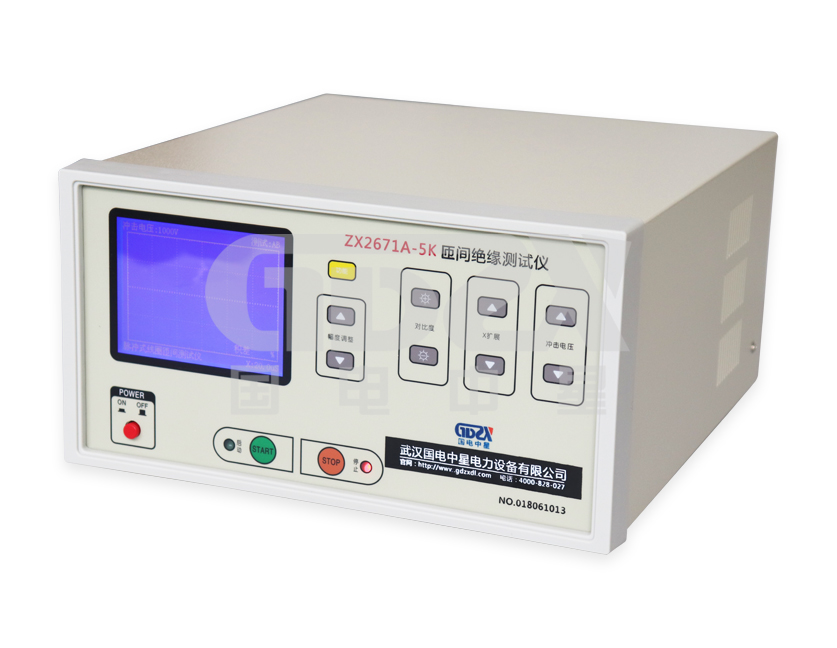

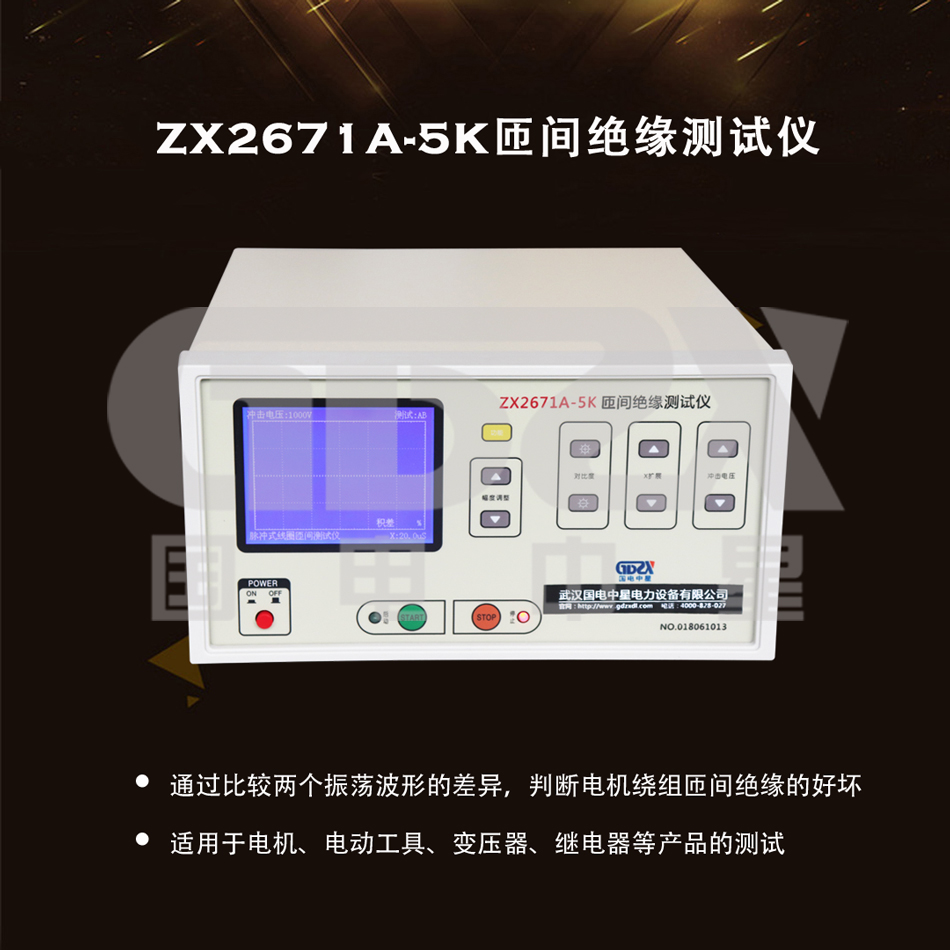

ZX2671A-5K匝间绝缘测试仪采用“冲击波形比较法”，将具有规定峰值和波前时间的冲击电压交替施加于相同设计的被测件与标准件上。通过比较两个振荡波形的差异，从而判断电机绕组匝间绝缘的好坏。对电晕放电、局部短路、接线错误、嵌线错识、线圈平衡、相间短路等各类故障均能直观地判别。

本仪器采用测量技术与线路设计，各项性能和技术指标高于国内同类产品。可广泛用于小型电机、分马力电机、微特电机、电动工具、变压器、继电器等产品的测试。

本仪器操作简单，安全可靠，符合GB 755-87、JB/Z 294-87、JB／Z 346-89标准。

1. 脉冲峰值电压： 500～5000V （100V步进）

2. 脉冲电容：0.01 uF

3. 波前时间：0.5 uS

4. 测试精度：< 5%（1kV～5kV）

5. 液晶显示：分辨率：320×240；5.1英寸；蓝底白字

6. 功    耗：40 W

7. 工作电源：AC220V±10%，50Hz

8. 环境温度：0℃～40℃

9. 相对湿度：≤85%

10. 外形尺寸：380(W)×190(H)×470(D)

11. 重    量：7.2kg

注：了解更多国电中星产品信息请进入 产品中心 。服务热线：400-0828-027
