ZX-TAG-3000网络定相仪

通过基站统一覆盖区域内的定相标准,在定相过程中,手持机只需一次采集,便可确定所采集的线路属于A、B、C三相中的哪一相,解决当前输电/配电线路相色标注混乱的问题。

参考标准:GB13398-92

● 一套基站可以匹配多台手持机同时进行定相工作。

● 基站可选择三种通信运营商(移动、联通、电信)的2G/3G/4G移动网络。

● 手持机和基站均可根据GPS信号强弱自动切换PPS模式和授时模式。

● 手持机在无移动网络信号时,可先将相位值数据储存,再到有网络信号的地方与基站完成数据交换,进而完成定相工作。

注: 关于产品购买、技术维护等服务,欢迎致电! 4000-828-027
0
产品简介

ZX-TAG-3000 互联网型高压远程核相系统(以下简称“系统”)由互联网定相基站(简称“基站”)与互联网定相手持机(简称“手持机”)两部分组成。

该系统通过基站统一覆盖区域内的定相标准,在定相过程中,手持机只需一次采集,便可确定所采集的线路属于A、B、C三相中的哪一相,解决当前输电/配电线路相色标注混乱的问题。

基站安装在220V/380V电源处,采集其相位信号,并校准到指定的10kV线路,将该线路的A、B、C三相定义为基准相位信号。基站通过移动互联网将基准相位值发送给手持机,手持机将自己测得的相位值与基准相位值对比,可快速准确地辨别对应的相别。

产品别称

网络核相仪,定相仪,基站版核相仪,基站核相系统,网络定相仪,远程核相仪,核相仪等

性能特点
技术指标

1、相位差准确度:误差≤5°。

2、频率准确度:±0.1Hz。

3、基站供电电源电压及频率:AC100V~420V,50Hz。

4、卫星PPS时钟误差:≤50ns。

5、发射器适用电压范围:5V~220kV。

6、发射器和手持机的传输视距:约100米

7、手持机电池容量:2600mAh。

8、发射器电池容量:350mAh。

9、高压测量时泄漏电流:<10uA。

10、基站工作时功耗:<0.5W

11、发射器功耗:<0.1W

12、手持机功耗:<0.3W。

13、储存环境:-40℃- +55℃ 湿度≤95%RH。

14、重量:单台手持整机约5.5kg,基站整机约2kg。

15、手持机整机尺寸:长89cm*宽26cm*高11cm。

16、基站整机尺寸:长50cm*宽26cm*高11cm。

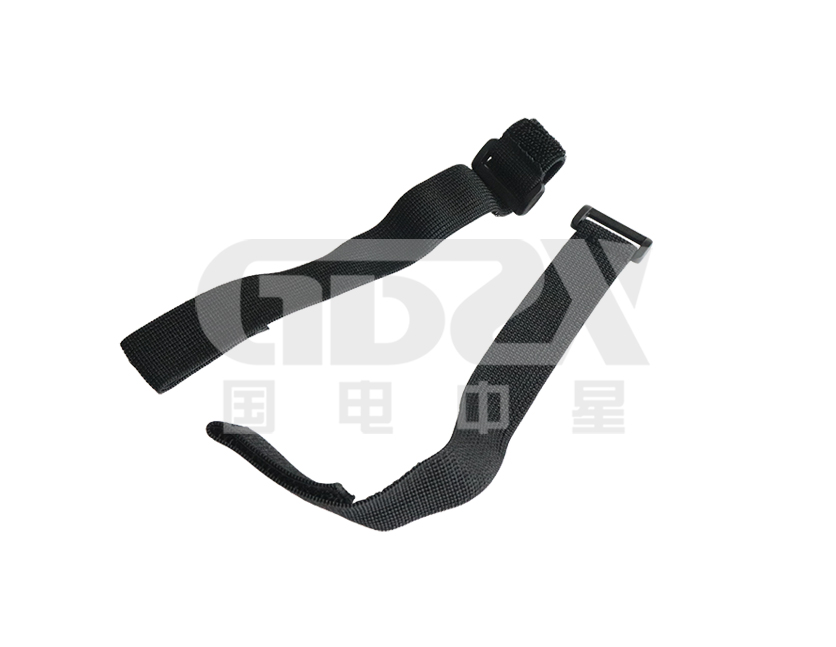

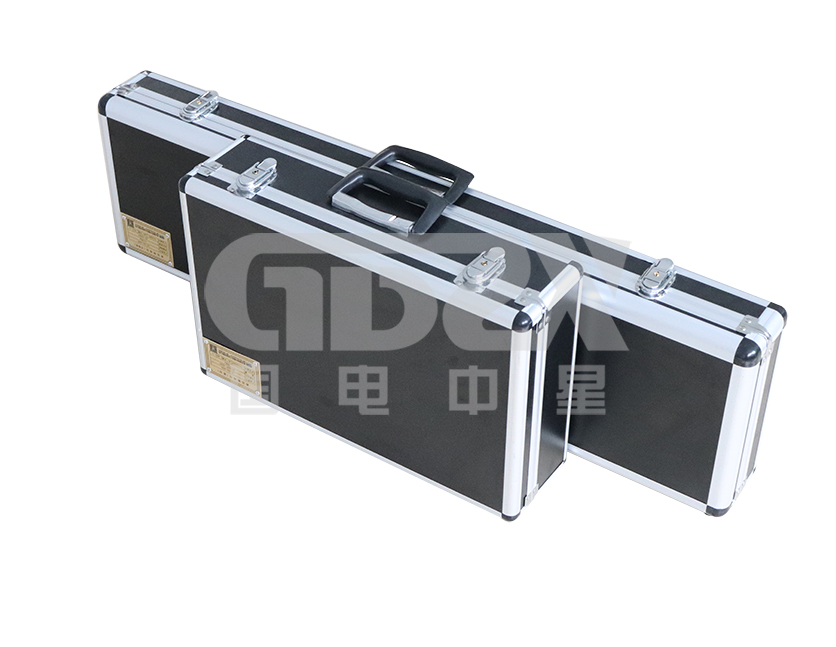

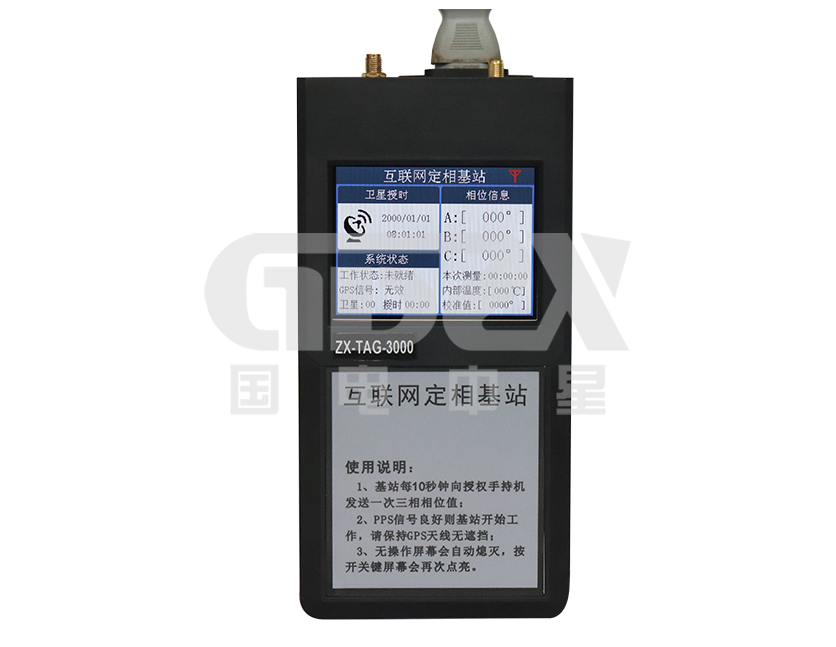

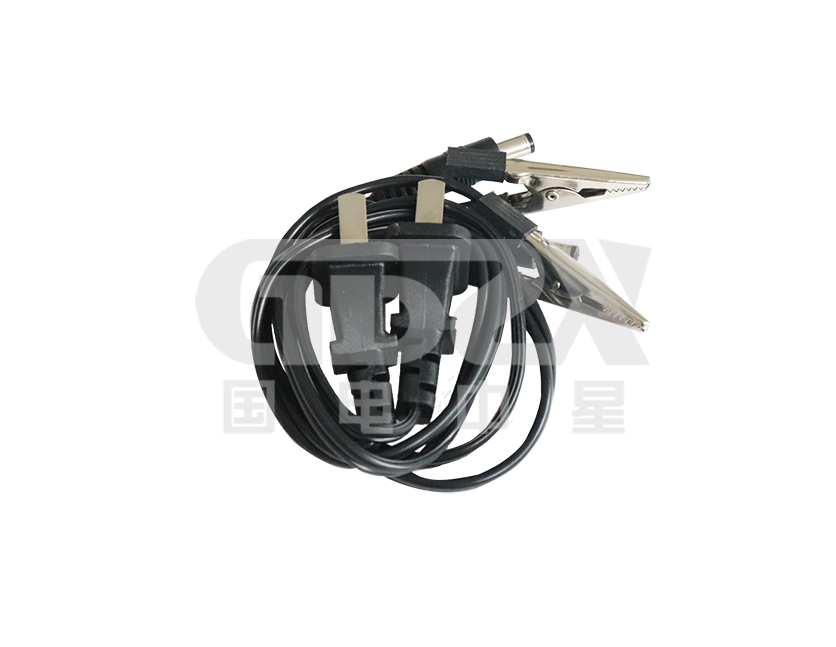

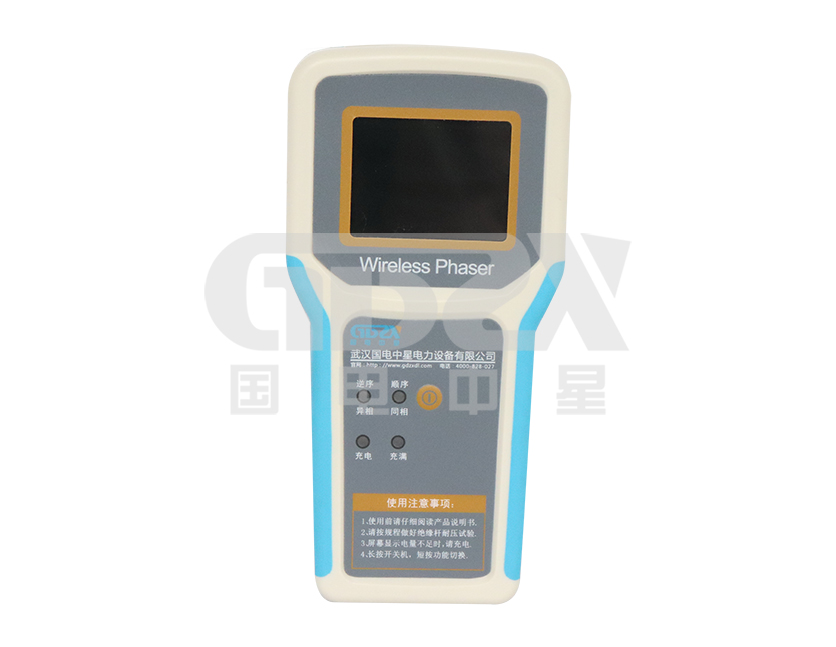

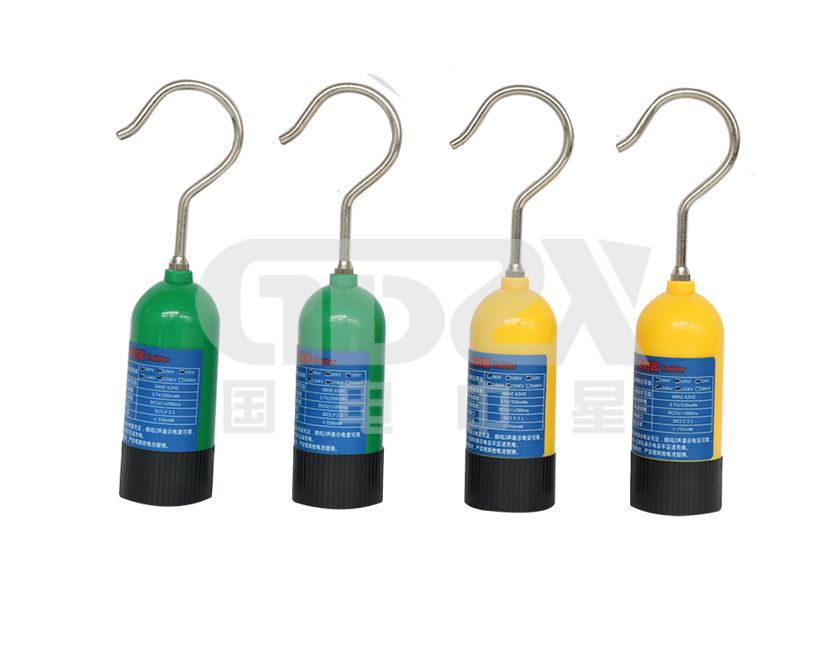

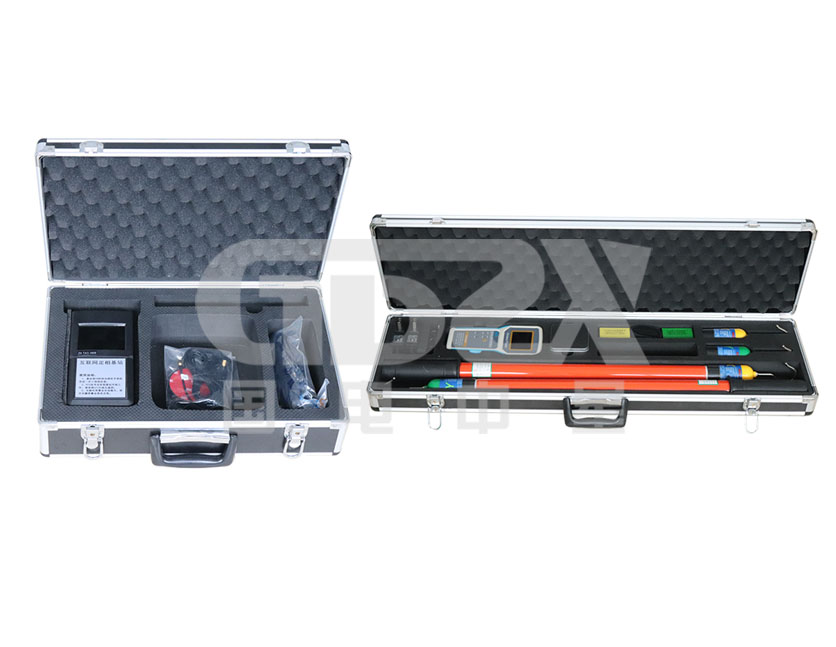

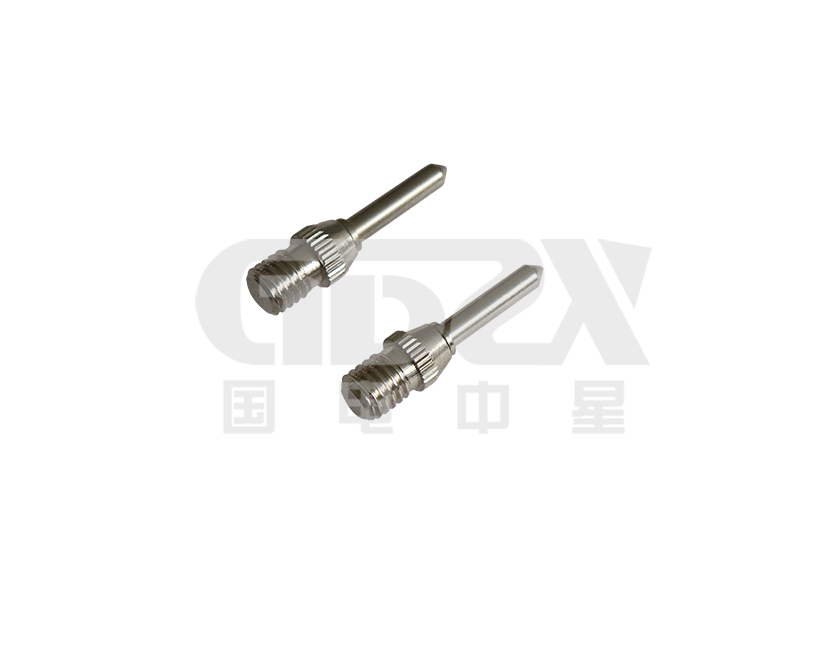

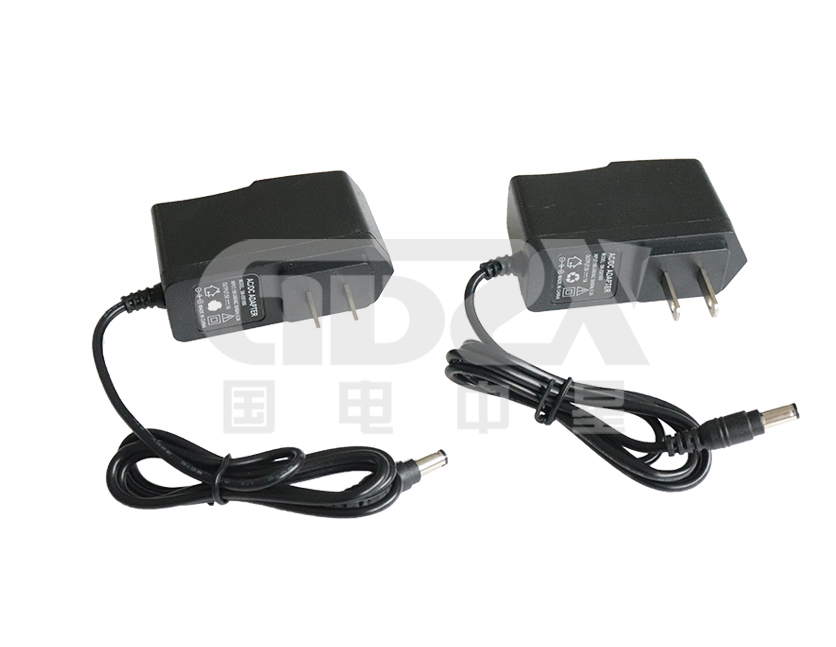

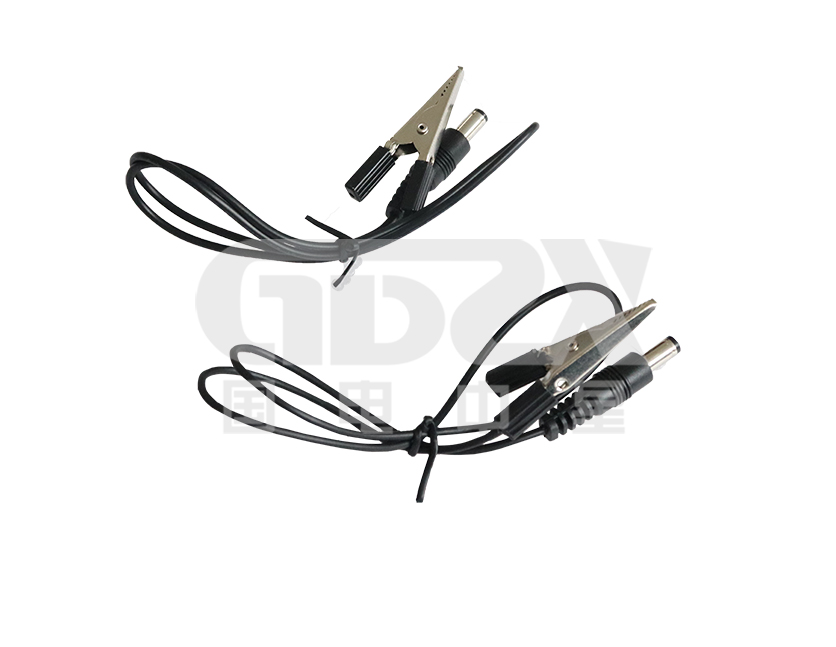

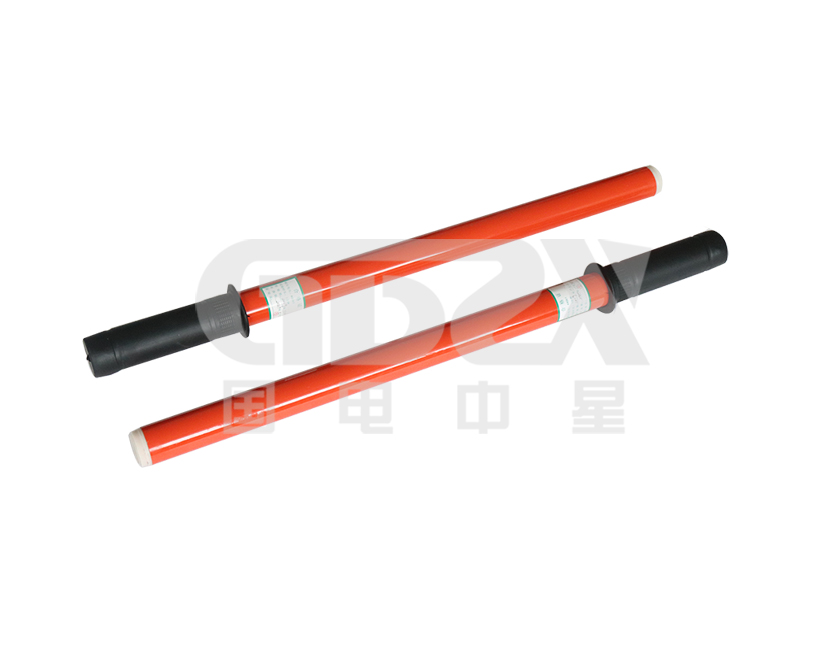

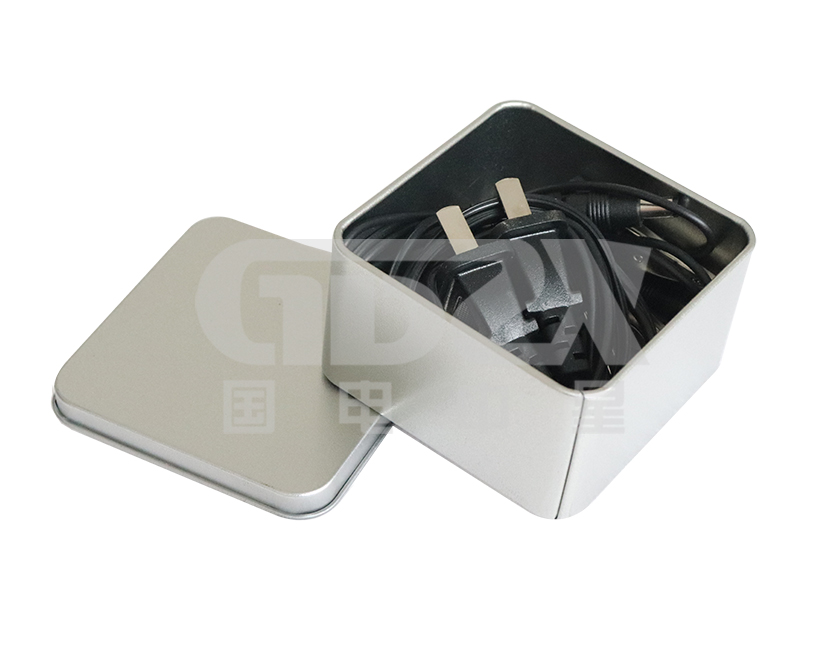

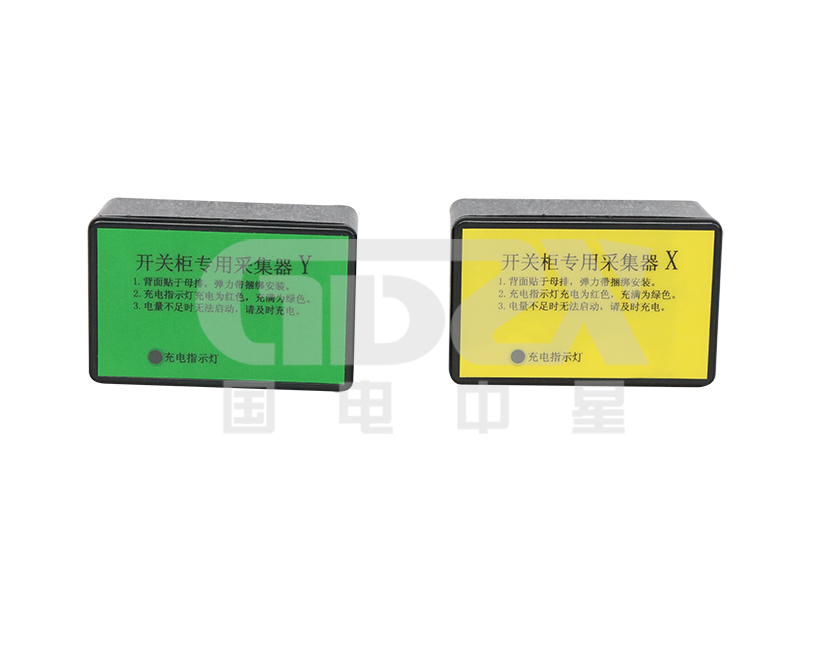

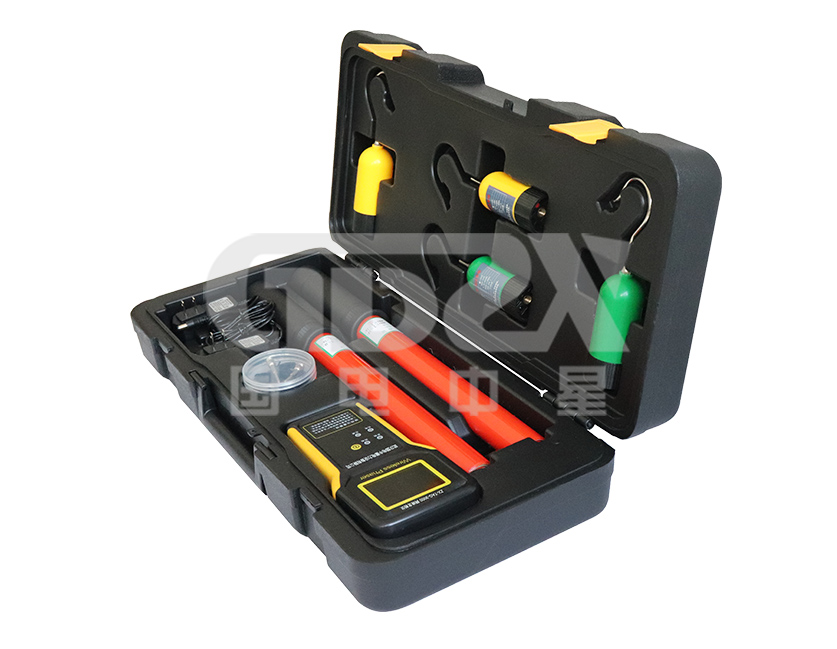

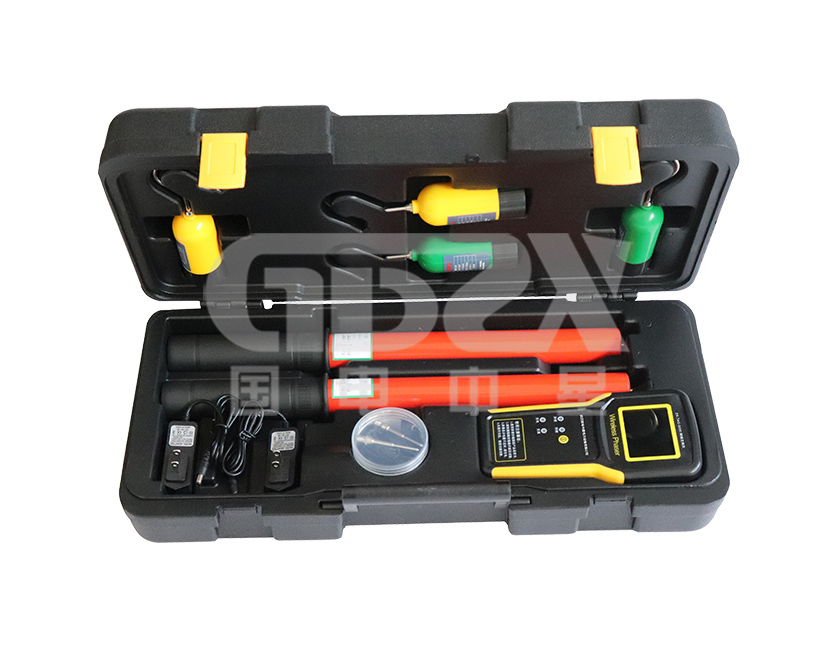

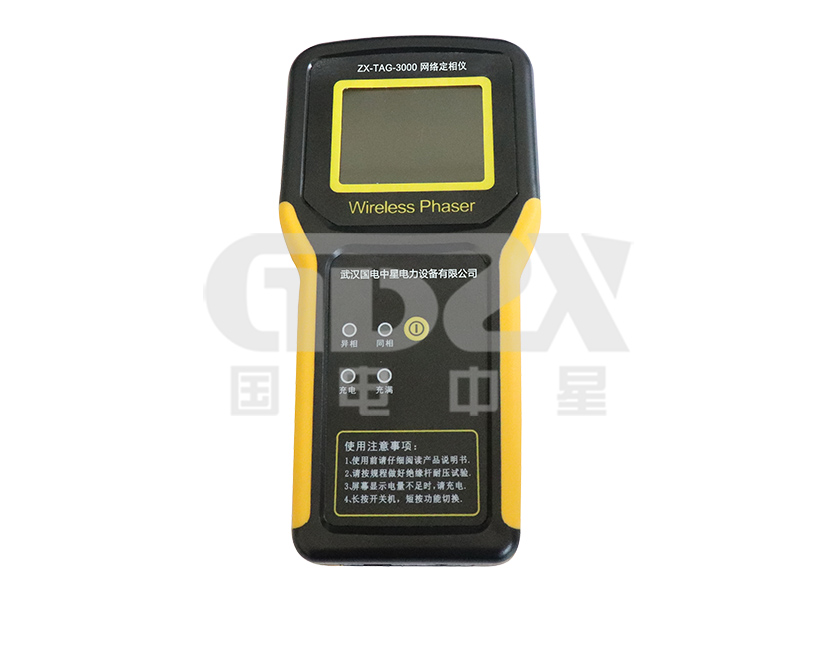

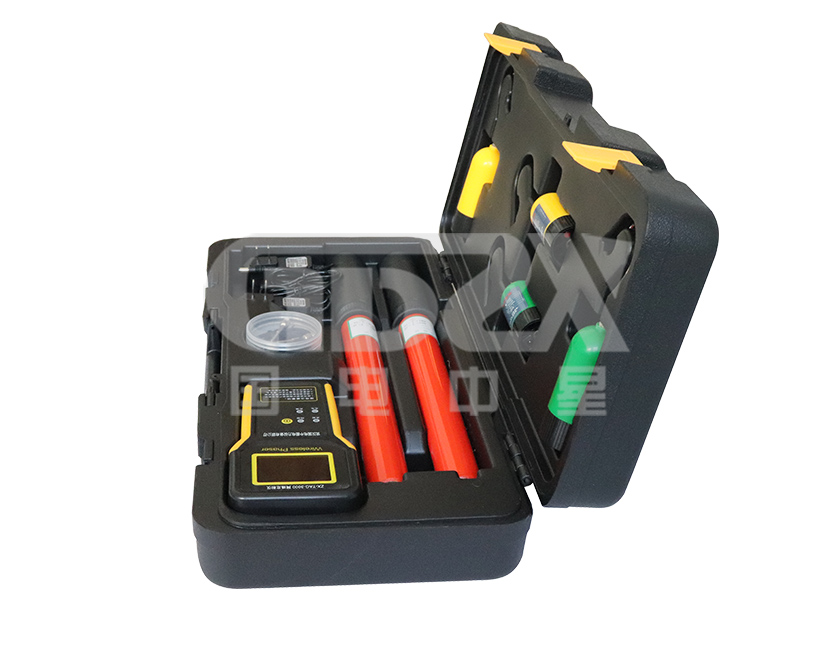

ZX-TAG-3000核相器细节图

注:了解更多国电中星产品信息请进入 产品中心 。服务热线:400-0828-027
