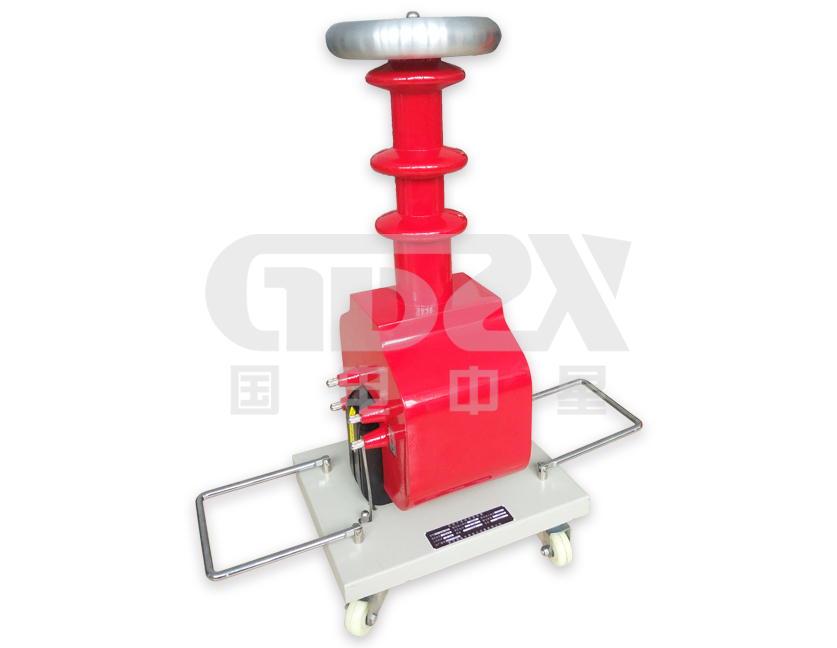

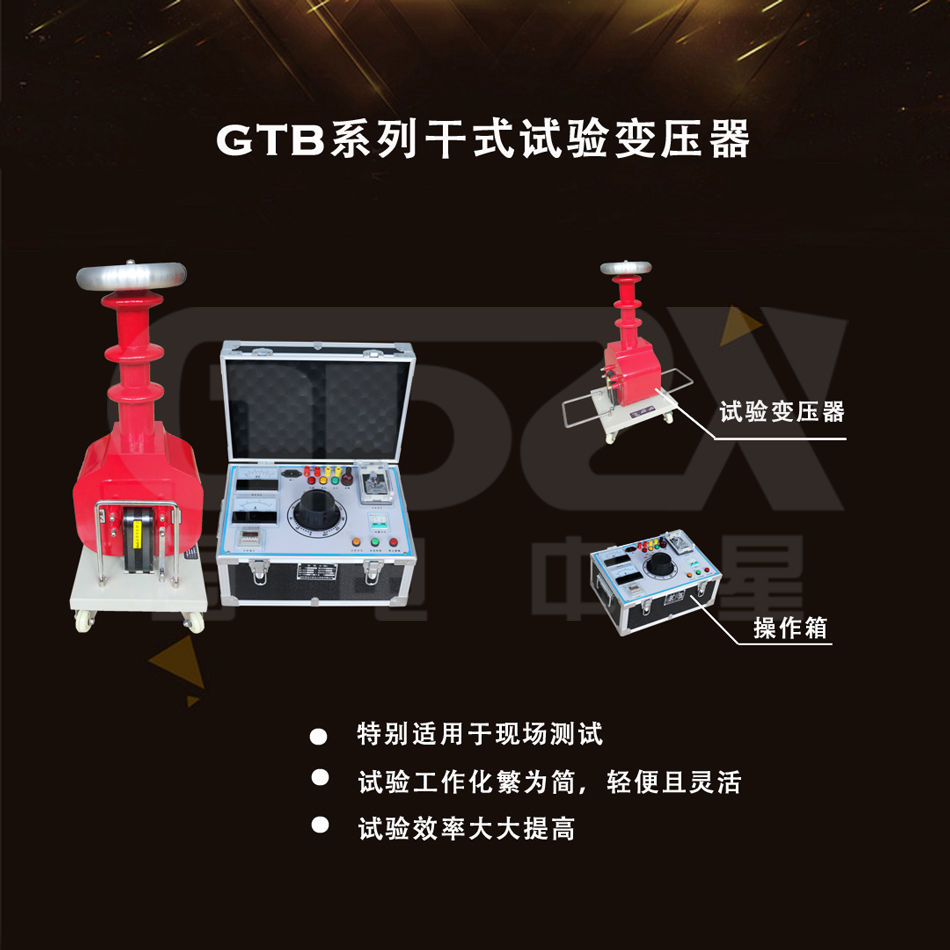

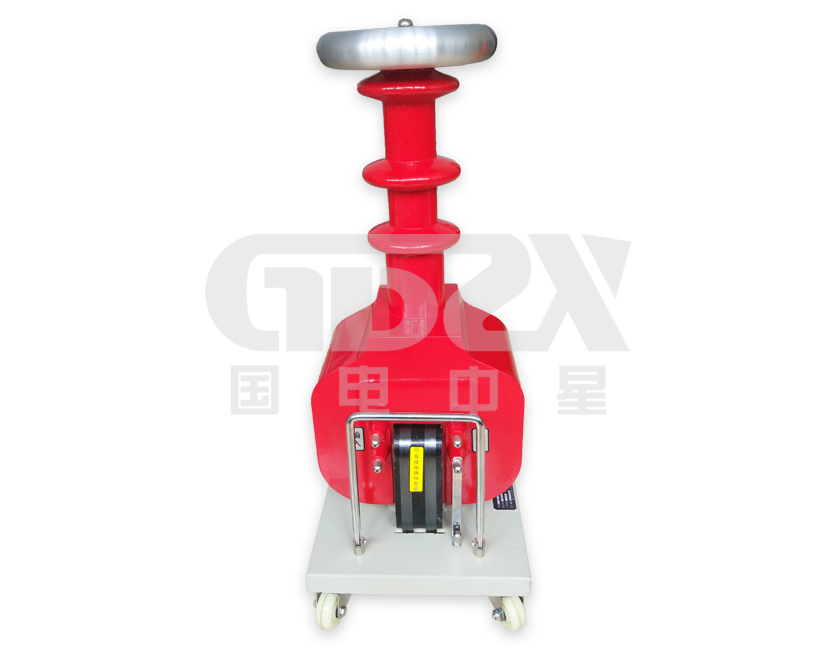

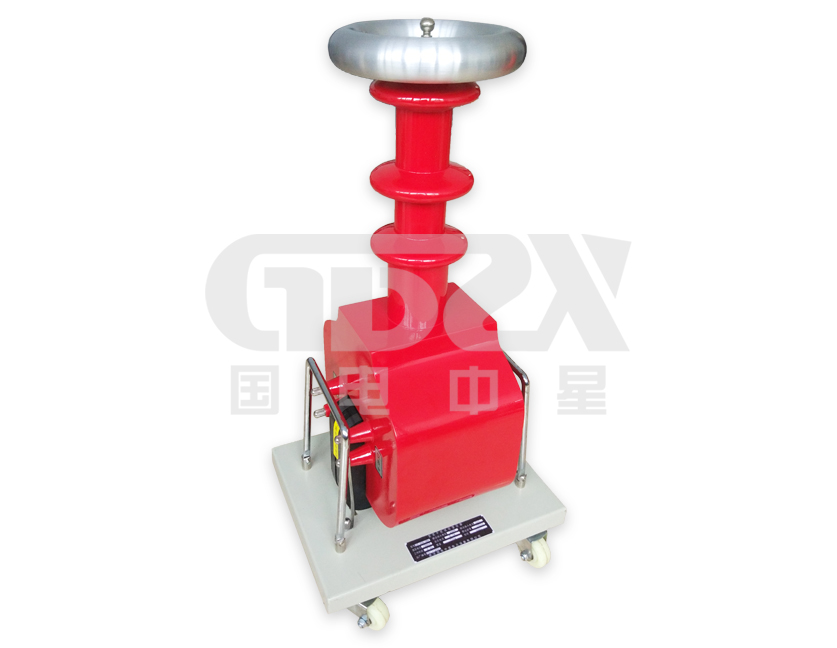

操作视频国电中星生产的GTB系列干式试验变压器，采用线圈绕组环氧真空浇注及 CD 型铁芯 的新工艺，和同类产品油浸式变压器相比，明显地降低重量，减少体积，在质 量上提高了绝缘强度和抗湿程度，并有效地削弱了漏磁而大大加强了变压器承 受试验短路电流的冲击能力。
本系列产品具有重量轻，体积小，造型美观，性能稳定，使用携带方便等 特点，特别适用于现场操作使用，是国内更新换代的新型交直流两用高压试验 变压器。
本系列产器适用于电力系统及各电力用户现场检测各种电气设备的绝
缘性能试验、电器产品的直流高压小电流的各种电压系统或装置中的高压电源。
产品别称
高压试验变压器、电力高压试验变压器、超轻型高压试验变压器、串级式高压试验变压器、交直流高压发生器、高压升压器、高压耐压机、高压耐压仪
1、本干式试验变压器体积小、重量轻、结构紧凑、无渗油。

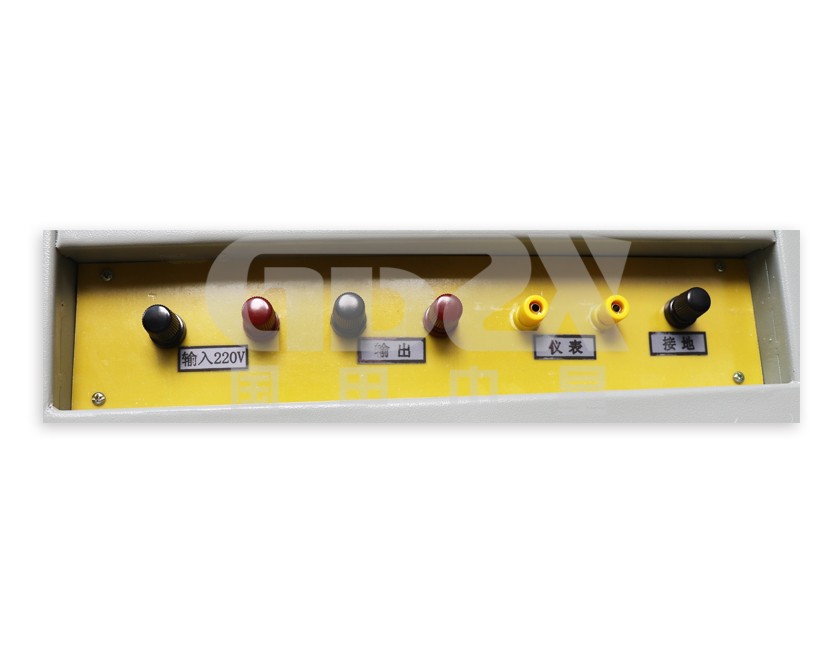

2、接线简单直观，使用方便。
3、绝缘可靠性好，外形美观。

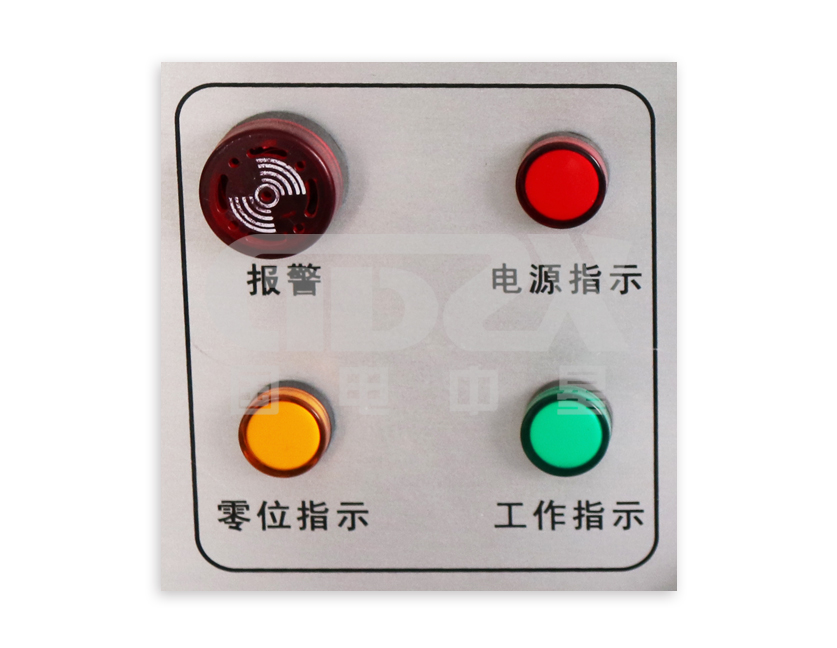

4、干式试验变压器有过电压保护功能。
1. 输出电压波形：正弦波
2. 输出波形畸变率：≤1％
3. 空载损耗：0.2%～0.35%
4. 感应耐压水平：1.1额定电压/1min
5. 单台试验变压器的短路阻抗为：4.5%~12%（±10%）
6. 电压可调精度为：±1%
7. 电压不稳定度：＜1%
8. 过电压保护功能。
9. 表面温升：＜55℃
10. 额定容量下，允许连续运行时间0.5小时（需长时间运行的变压器，可定制）
11. 间续运行时间：
10kVA以下，每间隔2小时，允许连续运行0.5小时
15kVA以下，每间隔4小时，允许连续运行0.5小时
12. 一半额定电压及一半额定电流下，运行连续运行4小时
| 规格型号 | 容量 (kVA) | 输入电压(V) | 输出电压(kV) | 输出电流 (mA) | 输出直流高压(kV) | 最大外型尺寸 (mm) | 重量 (kg) |
| GTB-1.5/50 | 1.5 | 200 (400) | 50 | 30 | 70 | 250×180×370 | 13 |
| GTB-3/50 | 3 | 60 | 330×270×550 | 30 | |||
| GTB-5/50 | 5 | 100 | 400×330×670 | 47 | |||
| GTB-6/50 | 6 | 120 | 400×330×670 | 47 | |||
| GTB-10/50 | 10 | 200 | 430×370×750 | 68 | |||
| GTB-20/10 | 20 | 200 (100) | 10 | 2000 | / | 470×370×750 | 83 |
| GTB-20/50 | 20 | 200 (400) | 50 | 400 | 70 | 470×370×750 | 85 |
| GTB-30/50 | 30 | 600 | 520×410×780 | 120 | |||
| GTB-5/100 | 5 | 100 | 50 | 140 | 430×370×1100 | 66 | |
| GTB-10/100 | 10 | 100 | 470×370×1100 | 77 | |||
| GTB-20/100 | 20 | 200 | 520×410×1050 | 120 | |||
| GTB-30/100 | 30 | 300 | 600×140×1050 | 160 | |||
| GTB-50/100 | 50 | 500 | 650×460×1010 | 230 |
注：了解更多国电中星产品信息请进入 产品中心 。服务热线：400-0828-027
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
-
