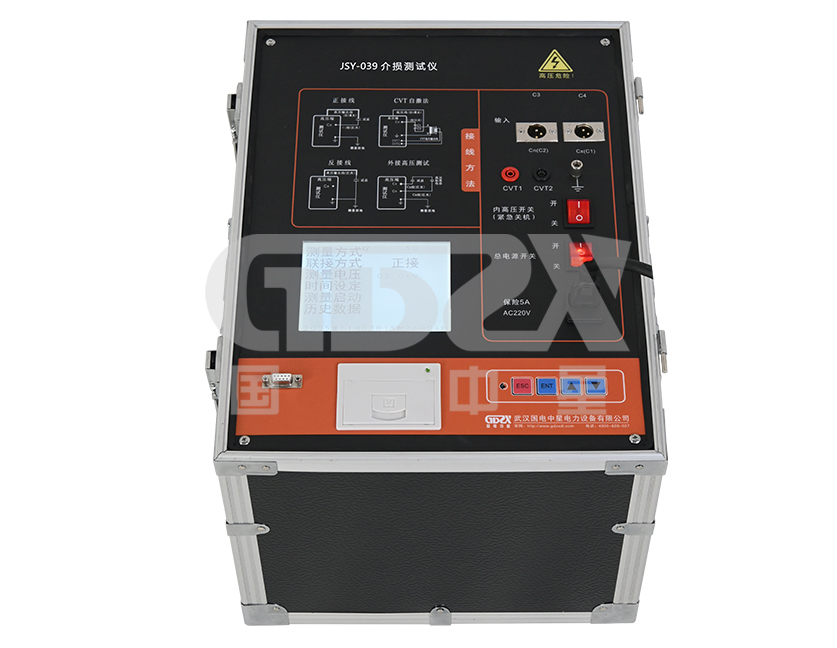

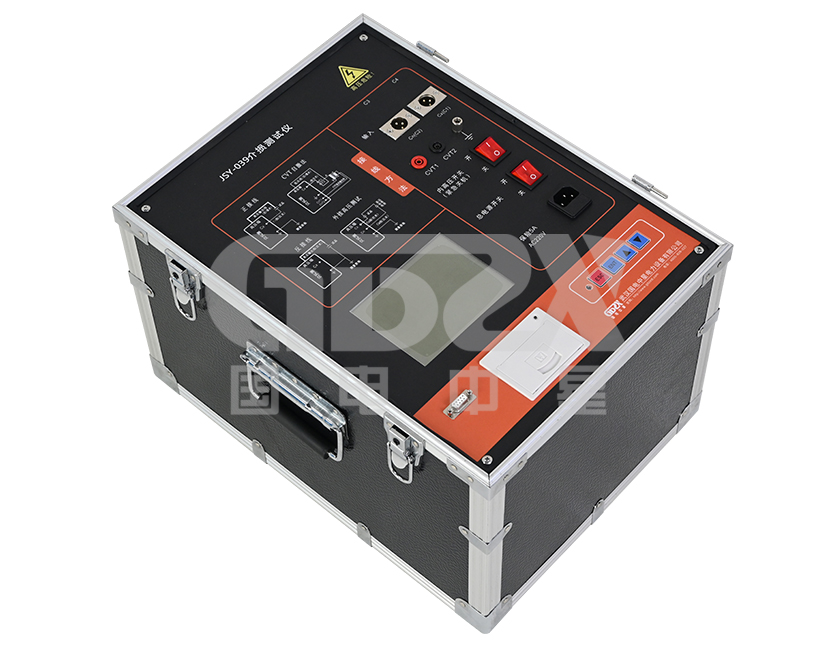

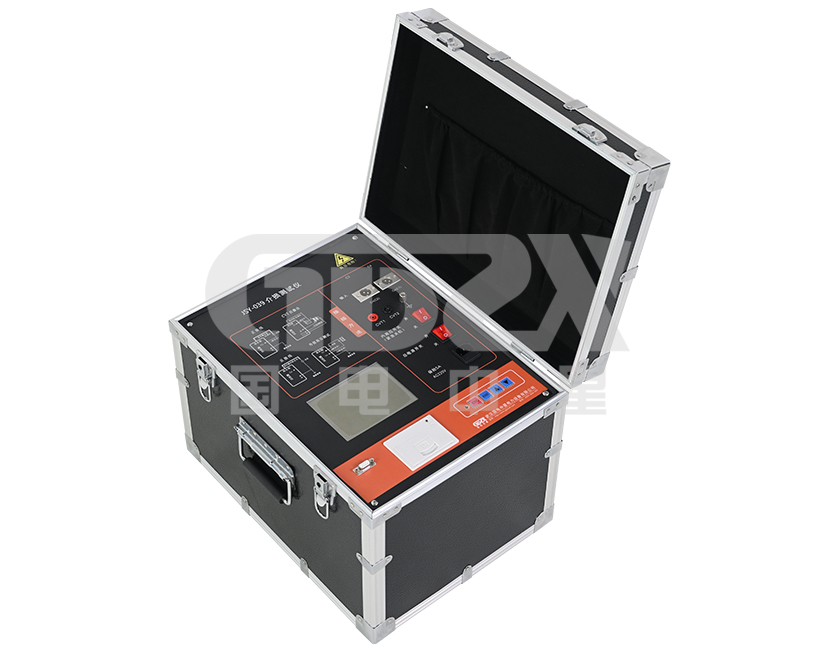

JSY-039介质损耗测试仪是发电厂、变电站等现场全自动测量各种高压电力设备介损正切值及电容量的高精度仪器。由于采用了变频技术能保证在强电场干扰下准确测量。仪器采用中文菜单操作，微机自动完成全过程的测量。

仪器同样适用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量；对绝缘油的损耗测试、更具有方便、简单、准确等优点。

仪器可用正、反接线方法测量不接地或直接地的高压电器设备，同时可以测量电容式电压互感器的tgδ及主电容C1、C2电容量。

仪器内部装备了高压升压变压器，并采取了过零合闸、防雷击等安全保护措施。试验过程中输出0.1KV～10kV不同等级的高压，操作简单、安全。

本仪器设有以下保护功能：

Ø 高压短路保护

Ø CVT过压保护

Ø 仪器接地不好保护

1. 高压输出：0.1 ～10kV，200mA，每一档增加100V，容量：2000VA

2. 准 确 度：tgδ: ±(读数*1%+0.04%)；Cx: ±(读数*0.5%+1pF)

3. 分 辨 率：tgδ：0.001％   Cx：0.001pF

4. 测量范围：0.001% ＜  tgδ  ＜ 100%

1) 内施高压：3pF～60000pF/10kV  60pF～1µF/0.5kV

2) 外施高压：3pF～1.5µF/10kV  60pF～30µF/0.5kV

3) 外施高压：

正接线时最大试验电流5A/30~300Hz

反接线时最大试验电流10KV/5A/30~300Hz

5. 试验电流范围：10µA~5A

6. 具有CVT变比测量功能，可测量CVT变比、极性和相位误差。

1) CVT自激法低压输出：输出电压3~50V,输出电流3~30A

2) CVT变比测量：变比测量精度：±读数×1%；变比测量范围：10～99999

3) 相位测量精度：±0.1°；相位测量范围：0～359.9°

7. 电    源： AC 220V士10％   50Hz/60Hz士1%

8. 测量方式：

1) 单频：45Hz、50Hz、55Hz、60Hz、65Hz

2) 异频：45/55Hz、55/65Hz、47.5/52.5Hz 自动双变频

3) 频率精度：土0.01Hz

9. 谐波适应：≤3％

10. 使用条件：-15℃－50℃；相对湿度＜80%

11. 外型尺寸：460×345×345mm

12. 重    量：35 kg
